Проверка исправности регулятора напряжения

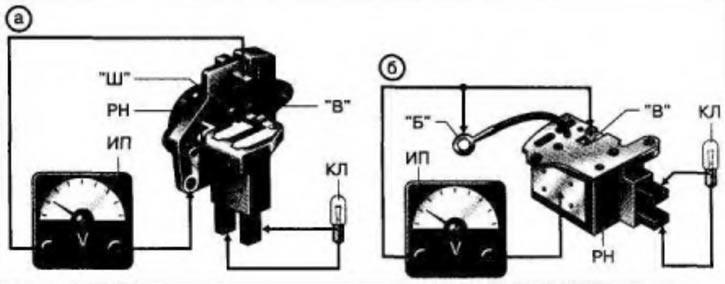

Исправность регулятора напряжения можно проверить, собрав одну из схем, показанных на рис. 2.23. Источник питания ИП должен обеспечивать изменение напряжения до 15 В. После подключения регулятора к ИП установите напряжение питания 12 В — лампа при этом должна гореть. Увеличьте напряжение до погасания лампы. Затем плавно уменьшайте напряжение питания и в момент загорания лампы зафиксируйте по вольтметру напряжение источника питания. Оно должно быть в пределах 13,8...14,5 В. Если лампа при изменении напряжения не загорается, то в регуляторе есть внутренний обрыв, а если она не гаснет — пробой. Регулятор нужно заменить и тогда, когда напряжение, измеренное при загорании лампы, меньше 13,4 В или больше 14,7 В.
