Самодельный стабилизатор напряжения

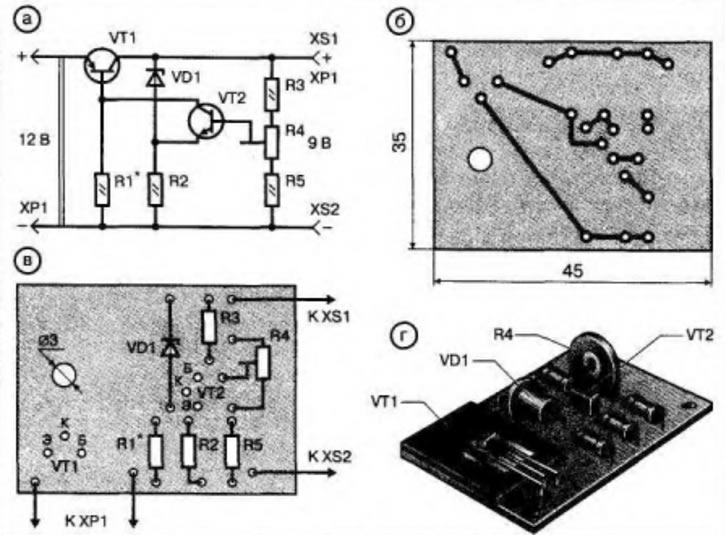

Большинство отечественных переносных радиоприемников и магнитофонов имеют напряжение питания 9 В. Непосредственно к бортовой сети автомобиля подключать их нельзя. Преодолеть эту трудность можно с помощью стабилизатора напряжения (рис. 7.7). Стабилизатор дает на выходе напряжение 9 В и рассчитан на максимальный ток нагрузки 300 мА (больший ток можно обеспечить подбором резистора R21). Выходное напряжение стабилизатора регулируется подстроечным резистором R4 типа СПЗ-27а или СПЗ-16, а появление необходимого выходного напряжения при подключении к бортовой сети автомобиля обеспечивается резистором R1. Тип всех постоянных резисторов - МЛТ-0,125 или МЛТ-0,25.



Элементы стабилизатора можно разместить на печатной плате. Транзистор VT1 установите на радиаторе из дюралюминия толщиной 2...3 мм и размером 15x20 мм. В качестве разъема ХР1 используйте переходник, включаемый в гнездо прикуривателя.
