Принцип действия бесконтактной системы зажигания

На автомобилях «Ока» установлена бесконтактная система зажигания, применение которой повышает топливную экономичность, уменьшает нагарообразование и токсичность отработанных газов, а также облегчает запуск двигателя зимой. Кроме того, бесконтактные системы зажигания обладают повышенной надежностью и стабильностью в работе, значительно реже требуют технического обслуживания, т. к. вследствие отсутствия подвижных контактов прерывателя отпадает необходимость в периодической их очистке и регулировке зазора между ними. Бесконтактная система зажигания автомобилей «Ока» содержит датчик, коммутатор, катушку зажигания, свечи зажигания со свечными наконечниками и выключатель зажигания.

При работе двигателя датчик Д (рис. 3.1) вырабатывает импульсы напряжения, пропорциональные частоте вращения коленчатого вала. Эти импульсы усиливаются, преобразуются и поступают на управляющую цепь выходного транзистора коммутатора К. Транзистор поочередно открывается и закрывается, тем самым размыкая и замыкая цепь первичной обмотки катушки зажигания КЗ (датчик Д и коммутатор К выполняют функции контактов прерывателя, применяемых в контактных системах зажигания). В момент закрытия выходного транзистора коммутатора ток первичной цепи исчезает, а вместе с ним исчезает и созданное им магнитное поле. При исчезновении магнитного поля во вторичной обмотке катушки зажигания индуцируется электродвижущая сила, которая будет тем больше, чем больше скорость исчезновения тока первичной цепи. Электродвижущая сила вторичной обмотки с помощью высоковольтных проводов подводится к электродам свечей Св. При этом электродвижущая сила вторичной обмотки создает между электродами свечей вторичное напряжение. Когда вторичное напряжение достигнет значения, достаточного для пробоя воздушного промежутка, между электродами свечей возникают искры. В цилиндре, в котором происходит сжатие, искра зажигает горючую смесь.

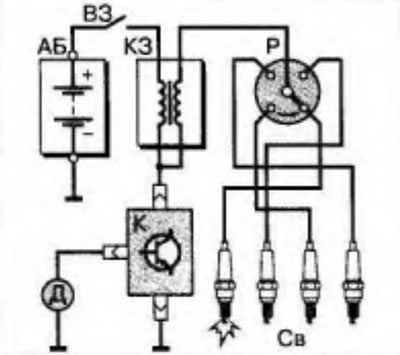

Рис. 3.1. Принципиальная схема бесконтактной системы зажигания: АБ - аккумуляторная батарея; ВЗ - выключатель зажигания; Д - датчик; К - коммутатор; КЗ - катушка зажигания; Р - распределитель; Св - свечи зажигания

Перечень приборов бесконтактной системы зажигания

Перечень приборов бесконтактной системы зажигания приведен в табл. 3.1.

Таблица 3. 1 . Перечень приборов бесконтактной системы зажигания

Наименование элемента	Тип элемента
Катушка зажигания	29.3705(3012.3705)
Датчик	5520.3706
Коммутатор	3620.3734 (76.3734, К563.3734, НТМ52, RT1903, PZE4020)
Свечи зажигания	А17ДВР (FE65PR, FE65CPR)
Свечные наконечники	31.3707.200
Выключатель зажигания	2108.3704 (KZ813)
