Панель приборов и ее принадлежности

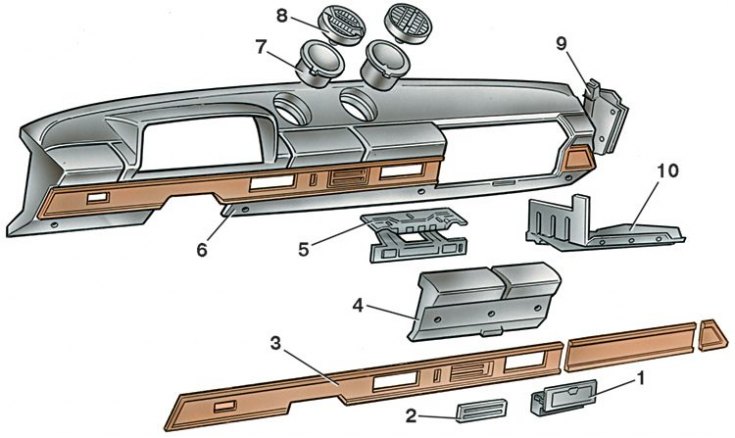

1 – пепельница; 2 – облицовочная рамка рычагов управления отопителем; 3 – облицовка панелей; 4 – крышка вещевого ящика; 5 – петля вещевого ящика; 6 – панель приборов; 7 – труба дефлектора; 8 – дефлектор; 9 – боковина вещевого ящика; 10 – корпус вещевого ящика
К кузову панель крепится в восьми точках: сверху гайками; снизу винтами.
Снятие панели приборов

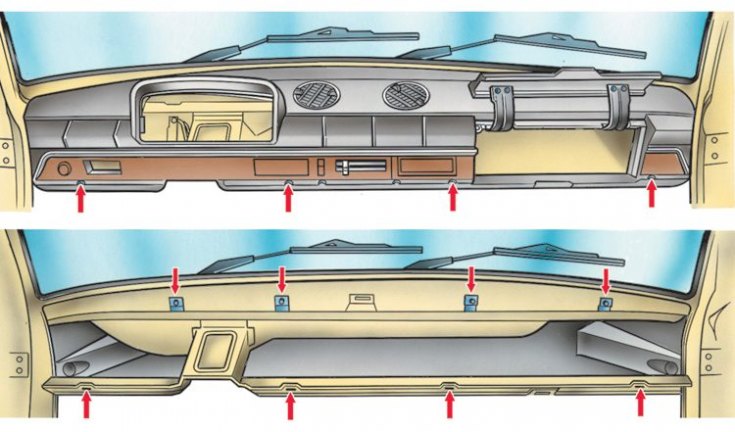

Стрелками показаны точки крепления к поперечинам передка.
1. Отсоедините провод «масса» от аккумуляторной батареи.
2. Выверните винты крепления и снимите облицовочный кожух вала рулевого управления, накладки стоек ветрового стекла.
3. Снимите комбинацию приборов (см. подраздел 11.6.1), трехклавишный переключатель и переключатель отопителя салона.
4. Отсоединяя провода от лампы освещения вещевого ящика, отверните винты крепления боковины вещевого ящика к панели приборов.
5. Выверните четыре винта нижнего крепления панели приборов к поперечине передка. Через проемы вещевого ящика и комбинации приборов отверните четыре гайки верхнего крепления панели к передку.
6. Снимите ручки с рычагов управления, для чего в месте соединения ручки с рычагом отогните плоским тонким инструментом у верхней ручки нижнюю часть, а у нижней – верхнюю.
7. Снимите панель приборов.
8. Установка панели приборов проводится в обратном порядке.
