Привод управления отопителем

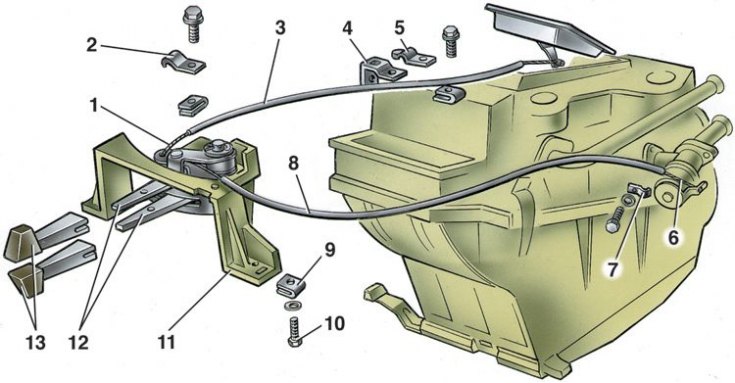

1 – тяга управления крышкой воздухопритока; 2, 5, 7 – прижимные скобы; 3, 8 – оболочки тяг; 4 – кронштейн крепления оболочки тяги; 6 – тяга управления краном отопителя; 9 – пружинная гайка правая крепления кронштейна рычагов управления; 10 – винт крепления кронштейна; 11 – кронштейн рычагов управления; 12 – рычаги управления; 13 – рукоятки рычагов
Снятие
1. Переведите до отказа вправо рычаг управления краном отопителя и слейте жидкость из системы охлаждения двигателя.
2. Отсоедините провод «масса» от аккумуляторной батареи.
3. Ослабьте стяжные хомуты и отсоедините от патрубков отопителя резиновые шланги для подвода и отвода жидкости, а затем снимите резиновый уплотнитель трубок.
4. Ослабьте болт скобы 7 (см. рис. Привод управления отопителем), закрепляющий гибкую тягу 6 на кране, и снимите тягу с крана.
5. Отведите и снимите четыре пружинных скобы и, отсоединив провода, снимите кожух вентилятора с кожуха радиатора отопителя.
6. Снимите комбинацию приборов и через проем для нее в панели приборов ослабьте винт скобы 2, которым крепится гибкая тяга 1 управления крышкой люка воздухопритока, и снимите тягу с рычажка.
7. Отверните гайки крепления кожуха радиатора и снимите его.
При отворачивании одной из гаек крепления кожуха радиатора отсоединяется провод «массы» электродвигателя вентилятора, который расположен в левой части кожуха радиатора.
Установка
Установку отопителя выполняйте в обратном порядке. После установки отопителя и соединения всех шлангов с двигателем, заправьте жидкостью систему охлаждения двигателя.
