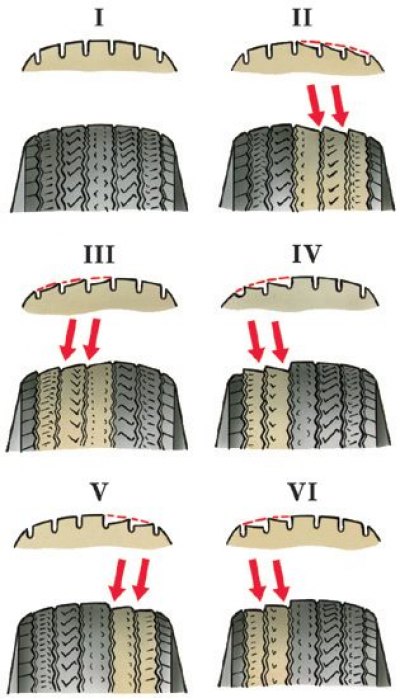

Виды износа шин при неправильной регулировке развала и схождения колес
I – нормальный износ протектора; II – увеличено схождение передних колес (правое колесо, вид сзади); III – отрицательное схождение передних колес (правое колесо, вид сзади); IV – отрицательный угол развала передних колес (правое колесо, вид сзади); V – отрицательный угол развала передних колес (левое колесо, вид сзади); VI – отрицательный угол развала задних колес вследствие прогиба балки заднего моста (правое колесо, вид сзади)

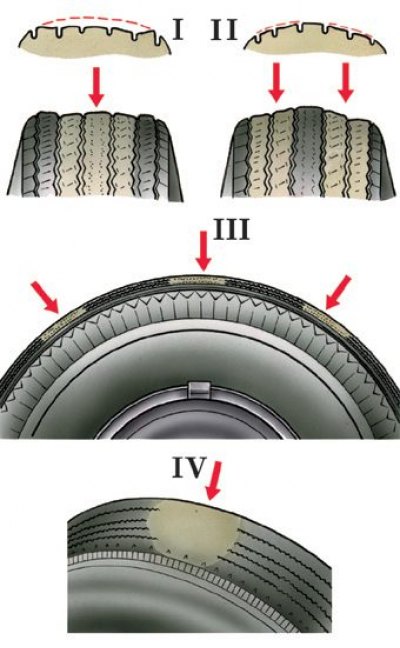

Виды износа шин при ненормальном давлении воздуха в шинах, большом дисбалансе колес или интенсивном торможении
I – повышенное давление воздуха в шине; II – пониженное давление в шине; III – дисбаланс колеса превышает допустимые пределы; IV – интенсивное торможение, сопровождающееся «юзом» колес
Причина | Метод устранения |
Шум и стук в подвеске при движении автомобиля | |
Неисправны амортизаторы | Замените или отремонтируйте амортизаторы |
Ослабли болты, крепящие штангу стабилизатора поперечной устойчивости | Подтяните болты и гайки крепления штанги; при износе резиновых подушек замените их |
Износ резинометаллических шарниров рычагов | Замените шарниры |
Ослабло крепление амортизаторов или износились резиновые втулки проушин амортизаторов | Затяните болты и гайки крепления, замените втулки в проушине амортизатора |
Износ шаровых шарниров рычагов | Замените шаровые шарниры |
Повышенный зазор в подшипниках колес | Отрегулируйте зазор или замените подшипники |
Большой дисбаланс колес | Отбалансируйте колеса |
Деформация обода или диска колеса | Замените диск в сборе с ободом |
Осадка или поломка пружины | Замените пружину |
Износ резиновых втулок штанг задней подвески | Замените втулки |
Стук от «пробоя» подвески вследствие разрушения буферов сжатия | Замените поврежденные буфера |
Частые «пробои» задней подвески из-за перегрузки задней оси | Не допускайте перегрузки автомобиля |
Не поддаются регулировке углы установки передних колес | |
Деформация оси нижнего рычага | Замените ось |
Деформация поперечины подвески в зоне передних болтов крепления осей нижних рычагов | Отремонтируйте или замените поперечину |
Износ резинометаллических шарниров | Замените шарниры |
Деформация поворотного кулака, рычагов подвески или элементов передка кузова | Замените деформированные детали, выправьте элементы передка кузова |
Увод автомобиля от прямолинейного движения | |
Разное давление воздуха в шинах | Установите нормальное давление в шинах |
Нарушение углов установки передних колес | Отрегулируйте углы установки колес |
Неправильный зазор в подшипниках ступиц передних колес | Отрегулируйте зазор |
Деформированы поворотный кулак или рычаги подвески | Замените деформированные детали |
Неодинаковая упругость пружин подвески | Замените пружину, потерявшую упругость |
Неполное растормаживание тормозного механизма колеса | Устраните неисправность |
Значительная разница в износе шин | Замените изношенные шины |
Повышенный дисбаланс передних колес | Отбалансируйте колеса |
Смещение заднего моста из-за деформации штанг задней подвески | Выправьте или замените штанги |
Самовозбуждающееся угловое колебание передних колес | |
Давление воздуха в шинах не соответствует норме | Установите нормальное давление в шинах |
Увеличенный зазор в подшипниках ступиц колес | Отрегулируйте зазор |
Не работают амортизаторы | Замените или отремонтируйте амортизаторы |
Ослабли гайки крепления пальцев шаровых шарниров | Проверьте надежность крепления пальцев шаровых шарниров |
Нарушение углов установки передних колес | Отрегулируйте углы установки колес |
Износ резинометаллических шарниров осей рычагов | Замените шарниры |
Большой дисбаланс колес | Проверьте и отбалансируйте колеса |
Износ шаровых шарниров | Замените шарниры |
Частые пробои подвески | |
Осадка пружин подвески | Замените пружины новыми |
Не работают амортизаторы | Замените или отремонтируйте амортизаторы |
Увеличенный зазор в шаровых шарнирах | |
Износ трущихся поверхностей деталей шарового шарнира в результате загрязнения, вызванного негерметичностью защитного чехла или его повреждением | Замените шаровой шарнир и защитный чехол |
Повышенный износ протектора шин | |
Езда на высокой скорости по неровной дороге | Выбирайте скорость в зависимости от состояния дороги. |
Слишком резкие разгоны автомобиля с пробуксовкой колес | Избегайте резких разгонов |
Частое пользование тормозами с блокировкой колес | Умело пользуйтесь тормозами |
Нарушены углы установки колес | Отрегулируйте углы |
Повышенный зазор в подшипниках ступиц колес | Отрегулируйте зазор |
Перегрузка автомобиля | Не превышайте допустимых нагрузок, указанных в инструкции по эксплуатации |
Не выполнялась рекомендуемая схема перестановки колес | Переставляйте колеса согласно инструкции по эксплуатации |
Визг шин на виражах | |
Ненормальное давление в шинах | Доведите давление до нормы |
Неправильная установка углов передних колес | Установите углы |
Деформированы поворотный кулак, рычаги подвески, поперечина или элементы передка кузова | Замените деформированные детали, выправьте элементы передка кузова |
Неравномерный износ протектора шин | |
Повышенная скорость на поворотах | Снижайте скорость |
Большие износы шарниров и втулок подвески | Отремонтируйте подвеску |
Дисбаланс колес (появление пятен, равномерно расположенных по окружности, на крайних дорожках, а при длительной езде с неотбалансированным колесом и на центральной дорожке) (см. рис. Виды износа шин при ненормальном давлении воздуха в шинах, большом дисбалансе колес или интенсивном торможении, позиция III) | Отбалансируйте колеса |
Неравномерное торможение колес | Отрегулируйте тормозную систему |
Не работают амортизаторы | Замените или отремонтируйте амортизаторы |
Нарушен угол развала колес (износ внутренних дорожек протектора) (см. рис. Виды износа шин при неправильной регулировке развала и схождения колес, позиции IV–V) | Отрегулируйте угол развала колес |
Пониженное давление воздуха в шинах (большой износ по краям протектора) (см. рис. Виды износа шин при ненормальном давлении воздуха в шинах, большом дисбалансе колес или интенсивном торможении, позиция II) | Установите нормальное давление |
Повышенное давление воздуха в шинах (большой износ в средней части протектора) (см. рис. Виды износа шин при ненормальном давлении воздуха в шинах, большом дисбалансе колес или интенсивном торможении, позиция I) | Установите нормальное давление |
Занижено схождение передних колес (износ внутренних дорожек протектора) (см. рис. Виды износа шин при неправильной регулировке развала и схождения колес, позиция III) | Отрегулируйте схождение колес |
Увеличено схождение передних колес (износ наружных дорожек протектора) (см. рис. Виды износа шин при неправильной регулировке развала и схождения колес, позиция II) | Отрегулируйте схождение колес |
Биение колеса | |
Нарушение балансировки колес: | |
неравномерный износ протектора по окружности; | отбалансируйте колеса или замените |
смещение балансировочных грузиков и шин при монтаже | отбалансируйте колеса |
деформация обода | выправьте обод или замените новым; отбалансируйте колеса |
повреждение шин | замените шину и отбалансируйте колесо |
Увеличенный зазор в подшипниках ступиц колес | Отрегулируйте зазор |
Подтекание жидкости из амортизатора | |
Износ или разрушение сальника штока | Замените сальник |
Попадание на уплотнительные кромки сальника посторонних механических частиц | Промойте детали амортизатора, замените или профильтруйте жидкость |
Усадка или повреждение уплотнительного кольца резервуара | Замените кольцо |
Забоины, риски, задиры на штоке; полный износ хромового покрытия | Замените изношенный или поврежденный шток и сальник |
Ослабление гайки резервуара | Подтяните гайку |
Повреждение резервуара в зоне уплотнительного кольца | Замените или отремонтируйте резервуар |
Чрезмерное количество жидкости в амортизаторе | Обеспечьте требуемое количество жидкости |
Недостаточное сопротивление амортизатора при ходе отдачи | |
Негерметичность клапана отдачи или перепускного кла-пана | Замените поврежденные детали клапанов или устраните их неисправности |
Поломка или залегание в канавке поршневого кольца | Замените кольцо или устраните его залегание в канавке |
Недостаточное количество жидкости из-за утечки | Замените поврежденные детали и залейте жидкость |
Задиры на поршне или цилиндре | Замените поврежденные детали, замените жидкость |
Износ отверстия направляющей втулки | Замените направляющую втулку |
Жидкость загрязнена механическими примесями | Промойте все детали, замените жидкость |
Осадка пружины клапана отдачи | Замените пружину |
Недостаточное сопротивление амортизатора при ходе отдачи | |
Негерметичность клапана сжатия | Замените поврежденные детали или устраните их неисправности |
Недостаточное количество жидкости из-за утечки | Замените поврежденные детали и залейте жидкость |
Износ направляющей втулки и штока | Замените изношенные детали новыми |
Жидкость загрязнена механическими примесями | Промойте все детали, замените жидкость |
Износ или разрушение дисков клапана сжатия | Замените диски |
Стуки и скрипы амортизаторов | |
Износ резиновых втулок в проушинах | Замените втулки |
Деформация кожуха в результате ударов | Замените или отремонтируйте кожух |
Недостаточное количество жидкости из-за утечки | Замените поврежденные детали, залейте жидкость |
Ослабление гаек резервуара, поршня | Подтяните гайки |
Заедание поршня из-за деформации цилиндра, резервуара или штока | Замените или выправьте детали |
Ослабление гаек крепления амортизаторов | Подтяните гайки |
Поломка деталей амортизаторов | Замените поврежденные детали новыми |
