Устройство термостата (ВАЗ-2105)

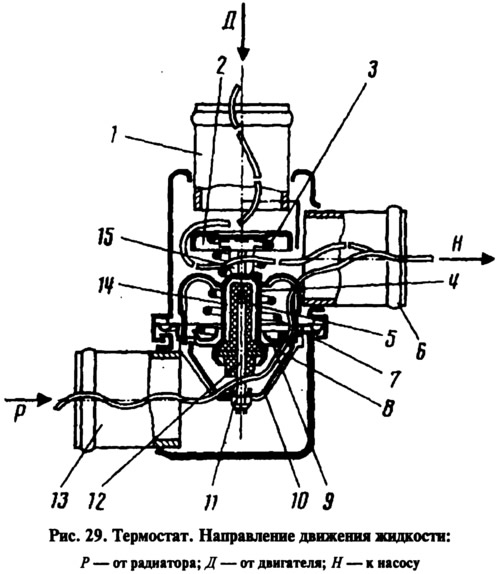

На все описываемые двигатели устанавливается термостат двигателя 2101. Термостат состоит из корпуса и крышки, которые завальцованы вместе с седлом 8 основного клапана 9 (рис. 29), поджимаемого пружиной 7. Термостат имеет три патрубка: входной 13 входа охлажденной жидкости из радиатора, входной 1 входа горячей жидкости из рубашки охлаждения двигателя и выходной 6 подачи жидкости в насос. Основной клапан 9 напрессован на стакан 4, в котором завальцована резиновая вставка 5. В резиновой вставке находится стальной полированный поршень 12, установленный в гайке 11 неподвижного держателя 10. Между стенками стакана и резиновой вставкой имеется твердый термочувствительный наполнитель 14. На основном клапане закреплены две стойки 15, на которых установлен перепускной клапан 2, поджимаемый пружиной 3.
