Скрытые полости, обрабатываемые противокоррозионными составами
| Наименование полости | Места впрыска состава | Направление впрыска | Дополнительные указания |
| Нижняя поперечина передка | Сверху в моторном отсеке | Вправо и влево | Откройте капот |
| Передние лонжероны | Сбоку в моторном отсеке | Вперед и назад | Откройте капот |
| Верхняя поперечина передка | Сверху | Вправо и влево | То же |
| Кожухи фар | Спереди (с наружной стороны) | По всей поверхности | Снимате блок-фары |
| Карманы капота | В передние отверстия | На внутреннюю поверхность передней части | Откройте капот |
| Стойки брызговиков | Сбоку в моторном отсеке | По внутренней поверхности | Откройте капот |
| Передние стойки дверей | Сбоку со стороны салона | Вниз | Снимите обивку |
| Соединители боковины и щитка передка | Отверстие из салона | Вперед и назад | |
| Внутренние и наружные пороги дверей | Под молдинги и с торца порога сзади | Вперед и назад | Снимите молдинги и заглушки |
| Полости под передними крыльями | Используется проем щитка под крылом | По всей внутренней поверхности | Снимите щиток крыла |
| Передние лоджероны пола | Снизу кузова | Вперед и назад | Вывесите автомобиль |
| Усилители передних лонжеронов пола | То же | Вправо и влево | То же |
| Средняя поперечина пола | То же | Вправо и влево | То же |
| Задние лонжероны пола | То же | Вперед и назад | То же |
| Кронштейны домкратов | То же | По внутренней поверхности | То же |
| Кронштейны буферов передней подвески | За передними колесами | По внутренней поверхности | |
| Поперечина передней подвески | Снизу кузова | Вправо и влево | Вывесите автомобиль |
| Задняя поперечина пола | Из салона под задним сиденьем | Вправо и влево | Снимите заднее сиденье |
| Центральные стойки | Из салона | Вниз | Снимите обивку стойки |
| Задние стойки дверей | Сзади стойки | Вниз | Снимите обивку |
| Карманы дверей | Используются проемы под обивкой двери | По внутренней поверхности низа двери | Снимите обивку |
| Между задними крыльями и арками задних колес | Используются проемы в багажном отделении | По всей поверхности | Откройте багажник |
| Лонжероны пола задка | В багажнике | Вперед и назад | Откройте багажник |
| Поперечина пола задка | То же | Вправо и влево | Снимите обивку |
| Верхняя поперечина задка | Над задними фонарями | Вправо и влево | Снимите задние фонари |
| Нижняя поперечина задка | В багажнике | То же | Откройте багажник |
| Углубления под топливный бак и запасное колесо | То же | По всей поверхности пола топбака и запасного колеса | Снимите топливный бак и запасное колесо |

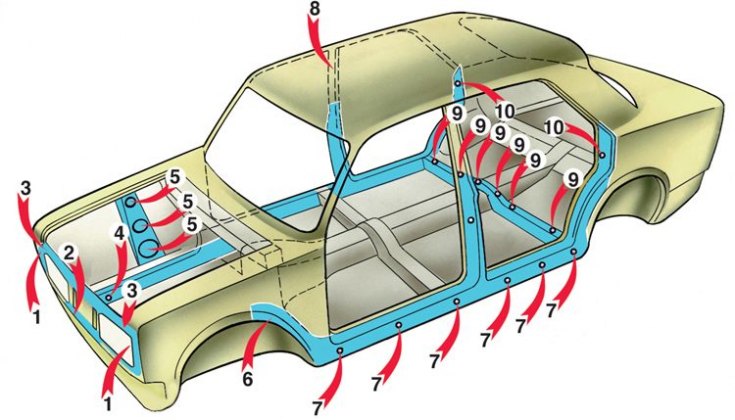

Скрытые полости кузова (вид слева)
1 – кожухи фар; 2 – нижняя поперечина передка; 3 – верхняя поперечина передка; 4 – передние лонжероны; 5 – правая стойка брызговика; 6 – полость под передним левым крылом; 7 – внутренние и наружные пороги дверей; 8 – центральные стойки; 9 – задняя поперечина пола; 10 – задние стойки
Скрытые полости кузова (вид справа)
1 – нижняя поперечина задка; 2 – лонжероны пола задка; 3 – полости между крыльями и арками задних колес; 4 – поперечина пола задка; 5 – карманы дверей; 6 – передние стойки; 7 – соединители боковин и щитка передка; 8 – карманы капота
Ввиду применения сложного технологического оборудования и необходимости высококачественного выполнения работ обработку скрытых полостей рекомендуется выполнять только на станциях технического обслуживания автомобилей.
1. Установите автомобиль на подъемник, снимите детали и обивку, препятствующие доступу в скрытые полости.
2. Промойте водой температурой 40–50°C через технологические и дренажные отверстия скрытые полости (см. табл. Скрытые полости, обрабатываемые противокоррозионными составами), низ кузова, арки колес до вытекания чистой воды. При этом опускные стекла должны быть закрыты.
3. Удалите попавшую в салон и багажник влагу, продуйте сжатым воздухом все скрытые полости и места нанесения противокоррозионных составов.
4. Перегоните автомобиль в камеру для нанесения противокоррозионного состава и поставьте на подъемник. Нанесите распылением противокоррозионный состав в места, указанные на рис. Скрытые полости кузова (вид слева) и рис. Скрытые полости кузова (вид справа).
5. Опустите автомобиль с подъемника, очистите от загрязнения лицевые поверхности кузова ветошью, смоченной в уайт-спирите.
