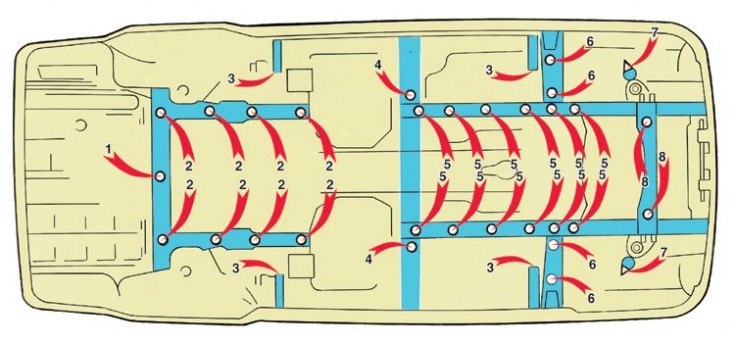

Скрытые полости кузова (вид снизу)
1 – поперечина пола задка; 2 – задние лонжероны; 3 – кронштейны домкрата; 4 – средняя поперечина пола; 5 – передние лонжероны пола; 6 – усилители лонжеронов; 7 – кронштейны буфера передней подвески; 8 – поперечина передней подвески
Скрытые полости кузова (вид справа)
1 – нижняя поперечина задка; 2 – лонжероны пола багажника; 3 – между крыльями и арками задних колес; 4 – поперечина пола багажника; 5 – передние стойки; 6 – соединители боковин и щитка передка; 7 – карманы дверей; 8 – карманы капота

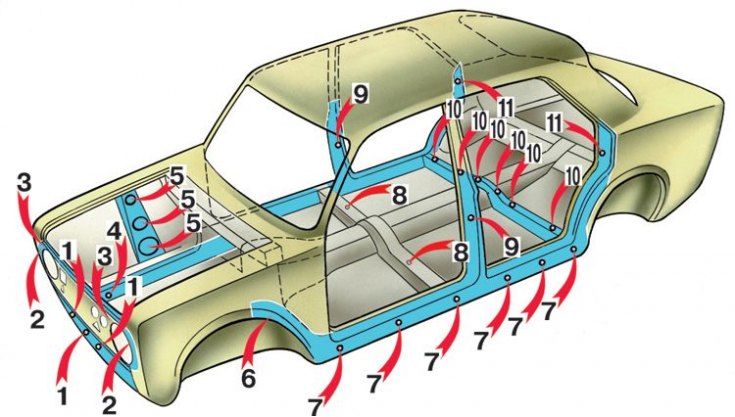

Скрытые полости кузова (вид слева)
1 – нижняя поперечина передка; 2 – кожухи фар; 3 – верхняя поперечина передка; 4 – передние лонжероны; 5 – стойка брызговика; 6 – полость под передним левым крылом; 7 – внутренние и наружные пороги дверей; 8 – средние поперечины пола; 9 – центральные стойки; 10 – задняя поперечина пола; 11 – задние стойки
Ввиду применения сложного технологического оборудования и необходимости высококачественного выполнения работ, обработку открытых полостей рекомендуется выполнять только на станциях технического обслуживания автомобилей.
Первоисточник находится на ресурсе: www.VazBook.ru
Скрытые полости, обрабатываемые антикоррозионными составами
| № № | Наименование полости | Через какие отверстия | Направление впрыска состава | Дополнительные указания |
| 1 | Верхняя поперечина передка | Через два отверстия спереди снизу | В сторону поперечины | Снять облицовку радиатора |
| 2 | Нижняя поперечина передка | Через отверстие для пусковой рукоятки | Вправо и влево | – |
| 3 | Кожухи фар | Спереди | По всей поверхности | Снять фары |
| 4 | Передние лонжероны | Через отверстия с моторного отсека | Вперед и взад | Открыть капот |
| 5 | Стойки брызговиков | Через отверстия с моторного отсека | Вверх и вниз | Открыть капот |
| 6 | Кронштейн буферов передней подвески | В отверстие в кронштейне | На внутреннюю поверхность | Поднять автомобиль |
| 7 | Поперечина передней подвески | Через отверстия снизу | Вправо и влево | Поднять автомобиль |
| 8 | Под передними крыльями | Через отверстие, закрываемое заглушкой | Во все стороны | Снять резиновые заглушки |
| 9 | Карманы капота | Через передние отверстия внутренней панели капота | Во все стороны | Открыть капот |
| 10 | Внутренние и наружные пороги дверей | Через овальные отверстия порогов у передних стоек и через отверстия с торцев порогов под арками задних колес | Во все стороны | Снять облицовки порогов у передних дверей и заглушки под арками |
| 11 | Передние стойки | Через отверстия из салона | Вниз | Снять обивку |
Защита от коррозии скрытых полостей
1. Установите автомобиль на подъемник, снимите детали и обивку, препятствующие доступу в скрытые полости.
2. Промойте водой 40–50°C через технологические и дренажные отверстия скрытые полости указанные в таблице, низ кузова, арки колес до вытекания чистой воды. При этом поворотные стекла должны быть закрыты, опускные – подняты.
3. Удалите попавшую в салон и багажник влагу, продуйте сжатым воздухом все скрытые полости и другие места нанесения антикоррозионных составов.
4. Перегоните автомобиль в камеру для нанесения антикоррозионного состава и поставьте на подъемник. Нанесите распылением антикоррозионный состав в места, указанные на рисунках (см. рис. Скрытые полости кузова (вид снизу), Скрытые полости кузова (вид справа) и рис. Скрытые полости кузова (вид слева)).
5. Опустите автомобиль с подъемника, очистите от загрязнения лицевые поверхности кузова ветошью, смоченной в уайт-спирите.
