Порядок выполнения
Проверьте состояние и работоспособность агрегатов, узлов, систем и приборов:
1. Состояние лакокрасочного покрытия и защитного покрытия арок колес. Обнаруженные повреждения устраните.
2. Наличие инструмента и комплектность автомобиля.
3. Нет ли течи масел и жидкостей из агрегатов автомобиля, а также их уровни в соответствии с требованиями за-вода-изготовителя:
- охлаждающей жидкости (см. подразделы 2.8 и 3.2);
- тормозной жидкости (см. подразделы 2.11 и 3.4);
- масла в картере двигателя (см. подразделы 2.9 и 3.1);
- масла в картере коробки передач (см. подразделы 2.10 и 3.1);
- жидкости в бачках омывателей стекол (см. подраздел 2.12).
4. Состояние и крепление колес, защитных чехлов ШРУСов, рулевого механизма, шарниров рулевых тяг и подвески (передней и задней), пыльников шаровых пальцев и тяги переключения передач (см. подразделы 2.7, 3.22, 3.23 и 3.24).
5. Уровень и плотность электролита в аккумуляторной батарее. При необходимости выполните ее обслуживание (см. подраздел 3.38).
6. Отрегулируйте (при необходимости):
- момент зажигания (см. подраздел 3.19);
- зазоры в газораспределительном механизме (обратитесь к специалистам);
- пусковое устройство карбюратора (обратитесь к специалистам);
- систему холостого хода карбюратора с контролем СО и СН (на специализированных постах или станциях технического обслуживания);
- давление воздуха в шинах (см. подраздел 2.7);
- направление световых пучков фар (см. подраздел 3.39);
- натяжение ремня привода генератора (см. подраздел 3.13).
7. Крепление высоковольтных проводов на выводах приборов системы зажигания (см. подраздел 3.18).
8. Действие рабочей и стояночной тормозных систем, а также свободный ход педали тормоза (см. подразделы 3.26, 3.29 и 3.37).
9. Нет ли посторонних стуков при работе двигателя, коробки передач, сцепления и приводов колес.
10. Работу (при необходимости отрегулируйте):
- стеклоподъемников, замков дверей и капота;
- генератора, контрольно-измерительных приборов, приборов освещения, световой и звуковой сигнализации, системы зажигания;
- замков ремней безопасности, регулирующих устройств сидений;
- стеклоочистителей и омывателей стекол (см. подраздел 2.20).
11. Состояние и натяжение зубчатого ремня привода газораспределительного механизма (см. подраздел 3.16).
12. Ход педали сцепления (для регулировки обратитесь к специалистам).
13. Углы установки передних колес (на станциях технического обслуживания).
Проверьте и при необходимости подтяните крепление следующих узлов и агрегатов (моменты затяжки резьбовых соединений указаны в приложении 1):

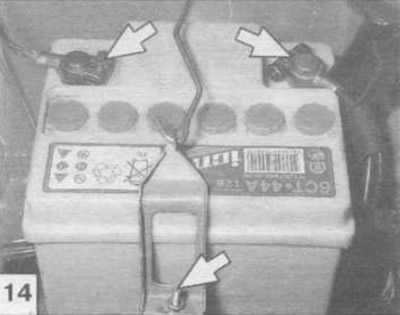

...аккумуляторной батареи к кузову и наконечников проводов на ее клеммах (ключи «на 10» и «на 13»)...
![](https://www.vazbook.ru/img/vaz_1111/0171.jpg)

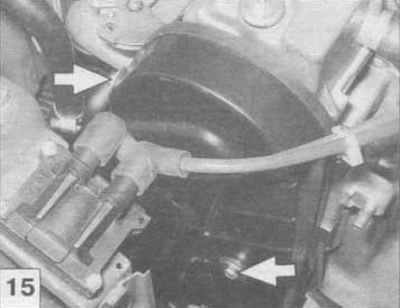

...кожуха ремня механизма газораспределения (ключ «на 10»)...
![](https://www.vazbook.ru/img/vaz_1111/0172.jpg)

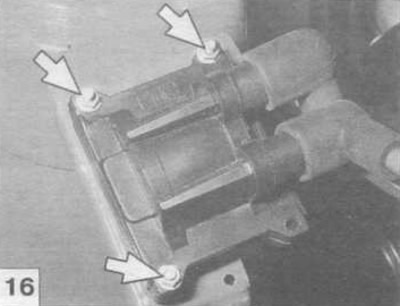

...катушки зажигания к кронштейну кузова (ключ «на 7»)...
![](https://www.vazbook.ru/img/vaz_1111/0173.jpg)

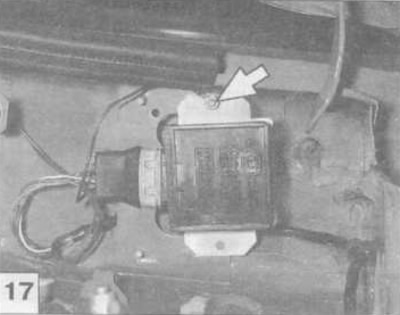

...коммутатора системы зажигания (ключ «на 10»)...
![](https://www.vazbook.ru/img/vaz_1111/0174.jpg)

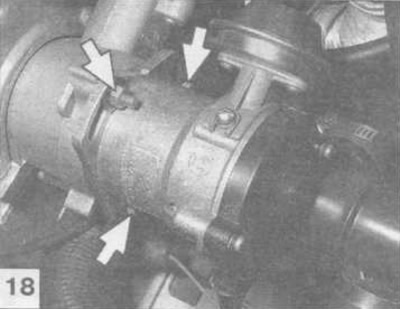

...датчика момента искрообразования (ключ «на 10»)...
![](https://www.vazbook.ru/img/vaz_1111/0175.jpg)

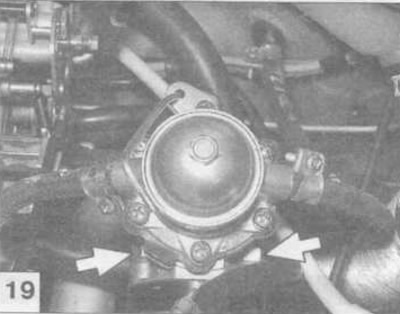

...топливного насоса (ключ «на 10»; корпус воздушного фильтра снят для наглядности)...
![](https://www.vazbook.ru/img/vaz_1111/0176.jpg)

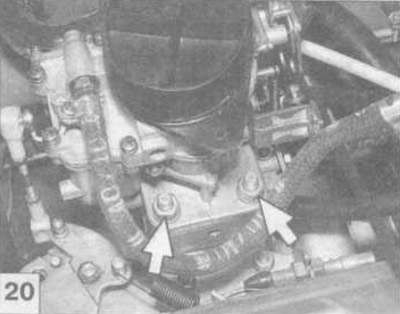

...карбюратора к впускному коллектору (корпус воздушного фильтра снят для наглядности). Две гайки находятся с другой стороны карбюратора (ключ «на 13»)...
![](https://www.vazbook.ru/img/vaz_1111/0177.jpg)

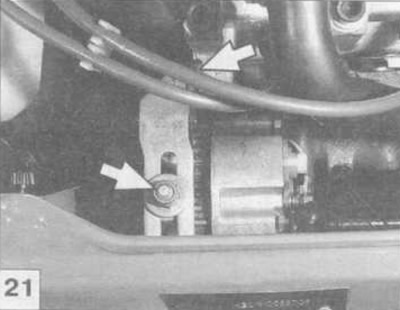

...генератора и его кронштейна (ключи «на 13», «на 17» и «на 19»)...
![](https://www.vazbook.ru/img/vaz_1111/0178.jpg)

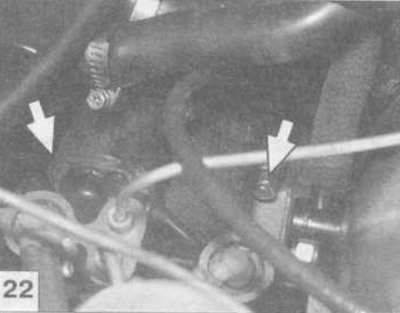

...стартера (ключ «на 17»)...
![](https://www.vazbook.ru/img/vaz_1111/0179.jpg)

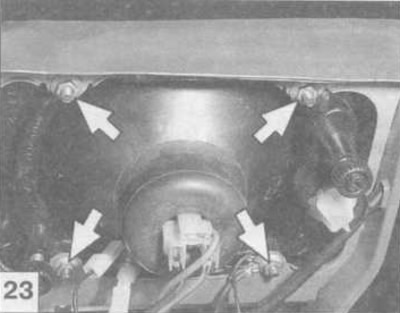

...фар к передней панели кузова (ключ «на 10»)...
![](https://www.vazbook.ru/img/vaz_1111/0180.jpg)

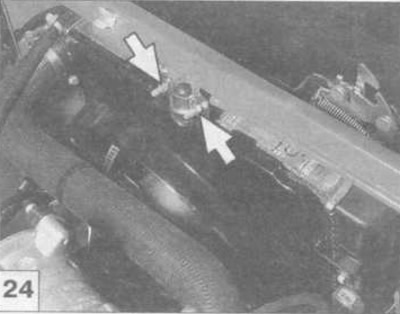

...радиатора (ключ «на 8»)...
![](https://www.vazbook.ru/img/vaz_1111/0181.jpg)

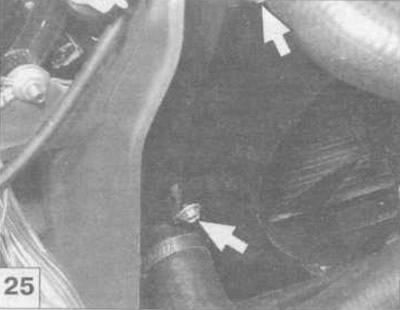

...кожуха вентилятора системы охлаждения (три болта и одна гайка; ключ «на 8»)...
![](https://www.vazbook.ru/img/vaz_1111/0182.jpg)

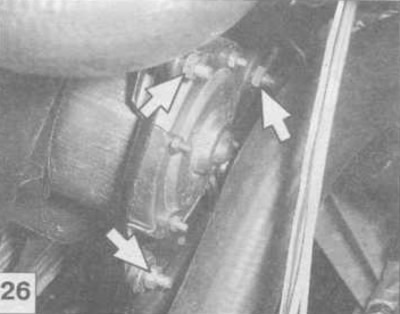

...электродвигателя вентилятора системы охлаждения к кожуху вентилятора (ключ «на 10»)...
![](https://www.vazbook.ru/img/vaz_1111/0183.jpg)

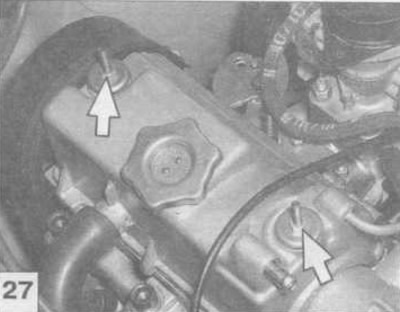

...крышки головки блока цилиндров (ключ «на 10»)...
![](https://www.vazbook.ru/img/vaz_1111/0184.jpg)

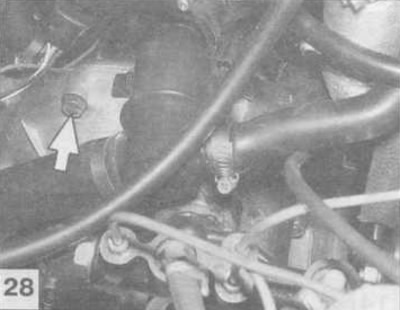

...картера сцепления к двигателю (четыре болта: два сверху из моторного отсека и два снизу; ключ «на 17»)...
![](https://www.vazbook.ru/img/vaz_1111/0185.jpg)

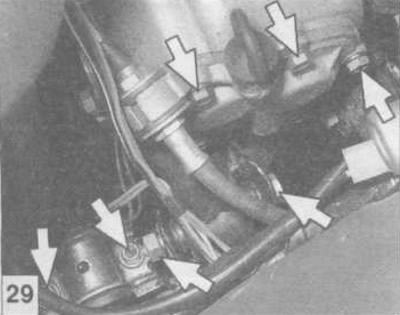

...опоры силового агрегата и задней крышки коробки передач (ключи «на 13» и «на 17»)...
![](https://www.vazbook.ru/img/vaz_1111/0186.jpg)

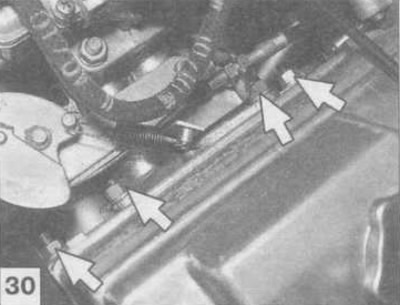

...впускной трубы и приемной трубы глушителя (ключ «на 13»)...
![](https://www.vazbook.ru/img/vaz_1111/0187.jpg)

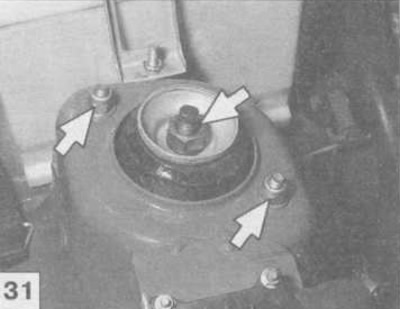

...стойки передней подвески к кузову и штока амортизатора к ее верхней опоре (ключи «на 13» и «на 19»)...
![](https://www.vazbook.ru/img/vaz_1111/0188.jpg)

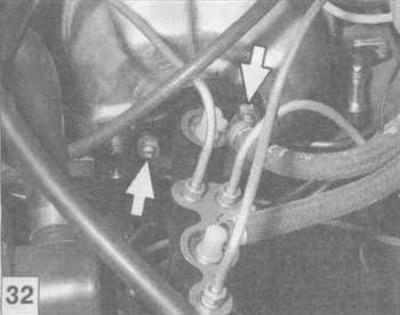

...главного цилиндра гидропривода тормозов (ключ «на 13»)...
![](https://www.vazbook.ru/img/vaz_1111/0189.jpg)

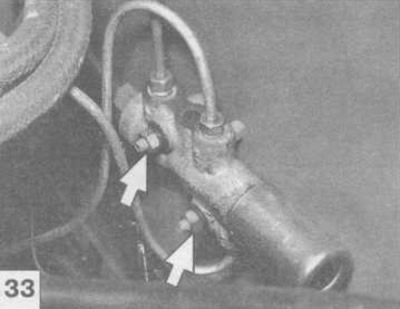

...регулятора давления гидропривода тормозов (ключ «на 13»)...
![](https://www.vazbook.ru/img/vaz_1111/0190.jpg)

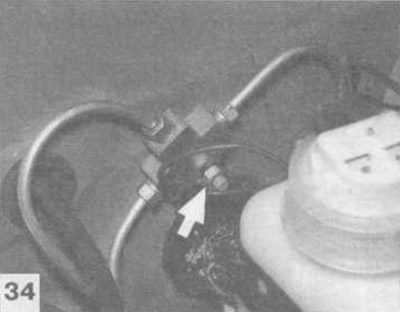

...соединительного тройника тормозных трубок к шпильке кузова (ключ «на 10»)...
![](https://www.vazbook.ru/img/vaz_1111/0191.jpg)

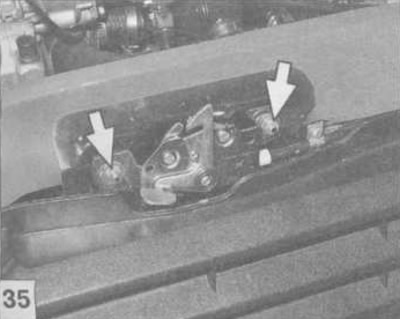

...замка капота (ключ «на 10»)...
![](https://www.vazbook.ru/img/vaz_1111/0192.jpg)

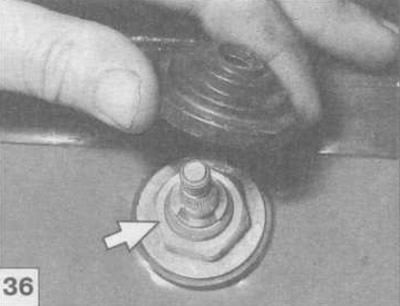

...моторедуктора стеклоочистителя ветрового стекла, предварительно сняв поводок щетки и защитный колпачок (ключи «на 12» и «на 24»)...
![](https://www.vazbook.ru/img/vaz_1111/0193.jpg)

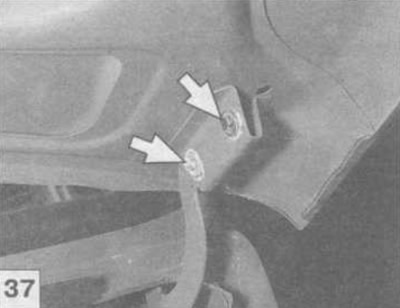

...капота к петлям (ключ «на 10»)...
![](https://www.vazbook.ru/img/vaz_1111/0194.jpg)

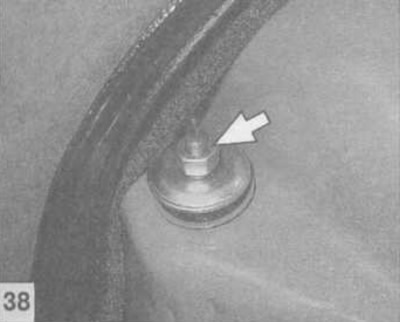

...задних амортизаторов, предварительно сняв защитный чехол со штока (ключ «на 17»)...
![](https://www.vazbook.ru/img/vaz_1111/0195.jpg)

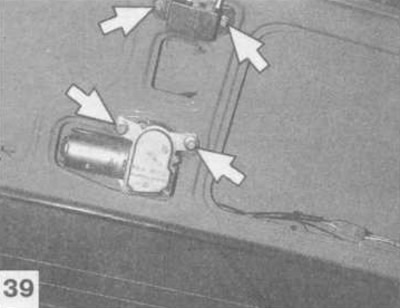

...замка задней двери и моторедуктора стеклоочистителя стекла задней двери (ключ «на 10»)...
![](https://www.vazbook.ru/img/vaz_1111/0196.jpg)
...петель боковых дверей и их ограничителей (ключи «на 10» и «на 13»)...
![](https://www.vazbook.ru/img/vaz_1111/0197.jpg)

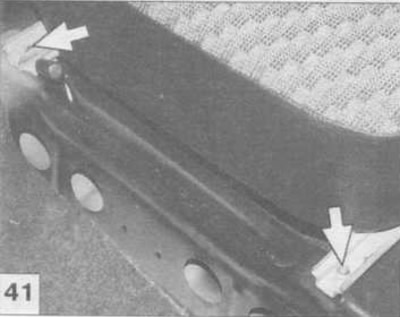

...передних сидений (два болта не показаны; ключи «на 8» и «на 13»)...
![](https://www.vazbook.ru/img/vaz_1111/0198.jpg)

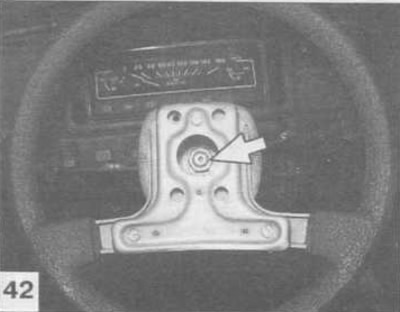

...рулевого колеса (головка сменная «на 24», удлинитель, вороток)...
![](https://www.vazbook.ru/img/vaz_1111/0199.jpg)

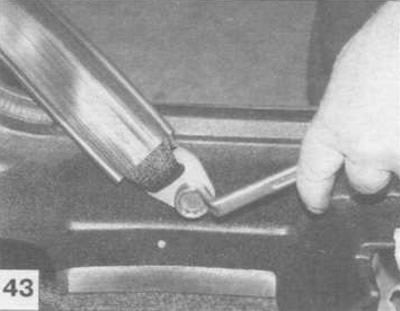

...верхних и нижних креплений ремней безопасности, а также их замков (ключ «на 17»)...
![](https://www.vazbook.ru/img/vaz_1111/0200.jpg)

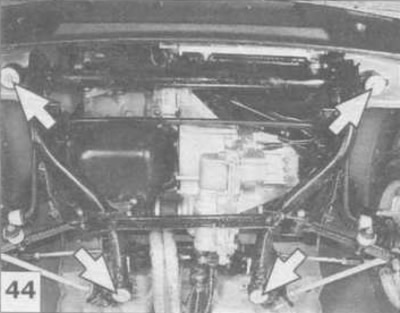

...подрамника (ключ «на 19»)...
![](https://www.vazbook.ru/img/vaz_1111/0201.jpg)

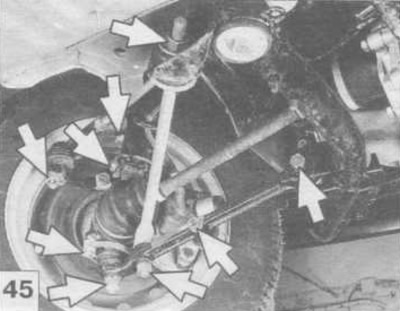

...растяжек, рычагов передней подвески, стоек амортизаторов, стоек стабилизаторов, пальцев рулевых тяг и шаровых опор (ключи «на 17», «на 19» и «на 22»)...
![](https://www.vazbook.ru/img/vaz_1111/0202.jpg)

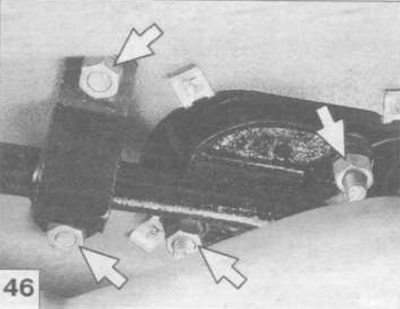

...механизма управления коробкой передач («ключ «на 13»)...
![](https://www.vazbook.ru/img/vaz_1111/0203.jpg)

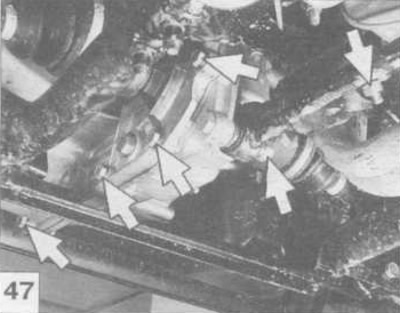

...картеров коробки передач, тяги переключения передач и реактивной тяги механизма управления коробкой передач (ключ «на 13»)...
![](https://www.vazbook.ru/img/vaz_1111/0204.jpg)

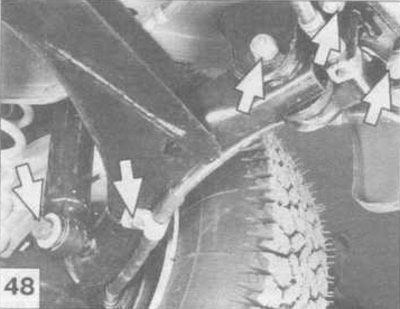

...балки задней подвески, кронштейна крепления балки к кузову, заднего амортизатора, оболочки тяги стояночного тормоза (ключи «на 10», «на 17» и «на 19»)...
![](https://www.vazbook.ru/img/vaz_1111/0205.jpg)

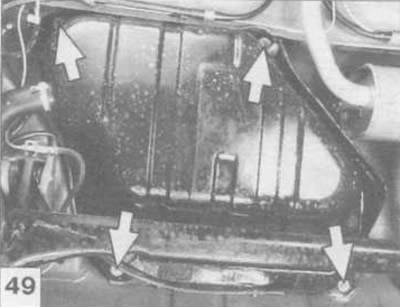

...топливного бака к кузову (ключ «на 13»)...
![](https://www.vazbook.ru/img/vaz_1111/0206.jpg)

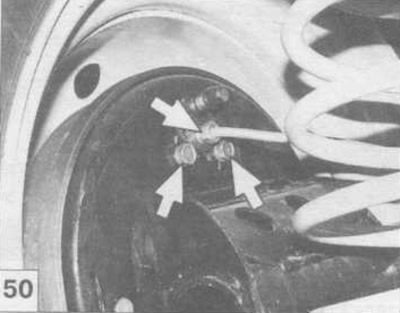

...колесного тормозного цилиндра и гайки тормозной трубки (ключ «на 10»).
![](https://www.vazbook.ru/img/vaz_1111/0207.jpg)
