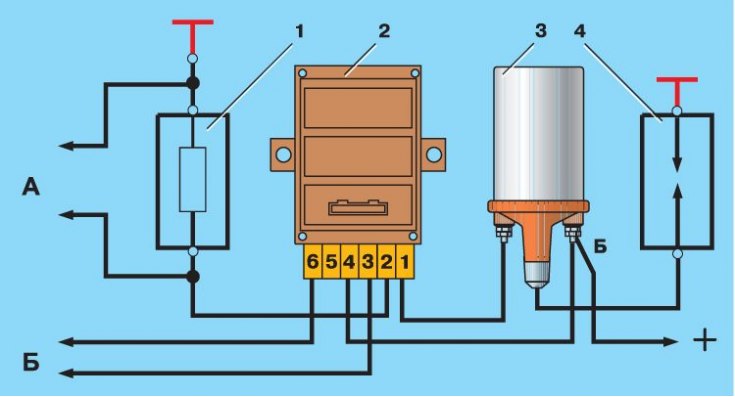

Схема для проверки коммутатора
1 – резистор 0,01 Ом±1%, не менее 20 Вт; 2 – коммутатор; 3 – катушка зажигания; 4 – разрядник; А – к осциллографу; Б – к генератору прямоугольных импульсов

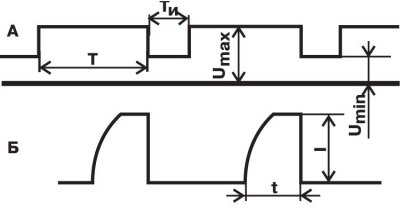

Форма импульсов на экране осциллографа
А – импульсы напряжения (U) генератора;
Б – импульсы тока (I) коммутатора;
t – время накопления тока;
Т – период импульса;
Ти – длительность импульса
В бесконтактной системе зажигания может быть установлен коммутатор типа 3620.3734 или RT1903, или PZE4022. Он преобразует управляющие импульсы бесконтактного датчика в импульсы тока в первичной обмотке катушки зажигания.
Коммутатор проверяется с помощью осциллографа и генератора прямоугольных импульсов по схеме на рис. Схема для проверки коммутатора. Выходное сопротивление генератора должно быть 100–500 Ом. Осциллограф желательно применять двухканальный: 1-й канал – для импульсов генератора, а 2-й – для импульсов коммутатора.
На клеммы "3" и "6" коммутатора подаются прямоугольные импульсы, имитирующие импульсы датчика. Частота импульсов от 3,33 до 233 Гц, а скважность (отношение периода к длительности импульса Т/Ти), равна 3. Максимальное напряжение Umax – 10 В, а минимальное Umin – не более 0,4 В (см. осциллограмму А на рис. Форма импульсов на экране осциллографа). У исправного коммутатора форма импульсов тока должна соответствовать осциллограмме Б (см. рис. Форма импульсов на экране осциллографа).
Для коммутатора 3620.3734 при напряжении питания (13,5±0,5) В величина тока (I) должна быть 7,5–8,5 А. Время накопления тока (t) не нормируется.
Для коммутатора RТ1903 при том же напряжении питания и частоте сила тока составляет 7–8 А, а время накопления 5,5–11,5 мс.
Для коммутатора PZE4022 при напряжении питания (14±0,3) В и частоте 25 Гц величина силы тока составляет 7–9 А, а время накопления тока не нормируется.
Если форма импульсов коммутатора искажена, то могут быть перебои с искрообразованием или оно может происходить с запаздыванием. Двигатель будет перегреваться и не развивать номинальной мощности.
Внимание! Нельзя отсоединять от коммутатора штепсельный разъем при включенном зажигании, так как при этом на отдельных участках схемы коммутатора может возникнуть напряжение до 400 В и он будет поврежден.
Внимание! Не допускается прокладывать провода низкого напряжения в одном жгуте с проводами высокого напряжения.
Внимание! Не допускается отсоединять провода от клемм аккумуляторной батареи при работающем двигателе, так как это может привести к повреждению коммутатора.
