Для наглядности часть операций показана на снятом с двигателя генераторе или со снятыми деталями двигателя.

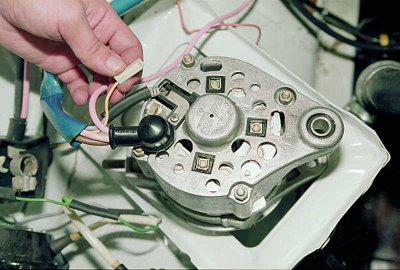

Отсоединяем штекер от вывода «67» генератора (см. Замена щеток генератора).
Отсоединяем штекер от вывода «нулевого» провода.

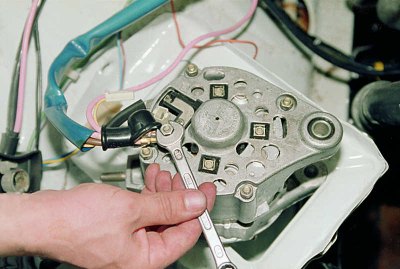

Сдвинув изоляционный чехол, ключом «на 10» отворачиваем гайку крепления проводов на выводе «30» генератора и отсоединяем провода.
Снимаем ремень привода со шкива генератора (см. Замена ремня привода генератора).

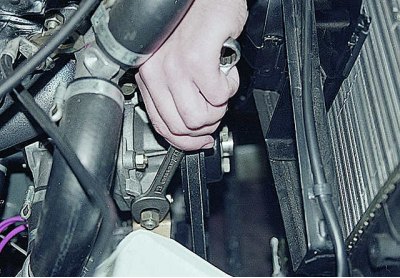

Ключом «на 17» отворачиваем две гайки и снимаем регулировочную планку.
Отвернув гайку нижнего крепления генератора (см. Замена ремня привода генератора),...

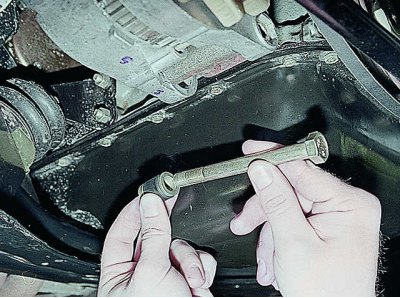

...вынимаем болт и втулку. Генератор при этом будет держаться на кронштейне.
Смотрите оригинал на интернет-ресурсе VAZbook

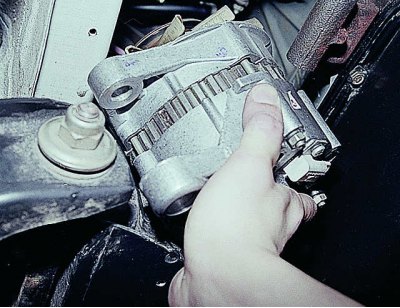

Снимаем генератор с автомобиля, опустив его между кронштейном и балкой переднего моста.
Устанавливаем генератор на автомобиль в порядке, обратном снятию. После установки регулируем натяжение ремня привода (см. Замена ремня привода генератора).
