Стартер 35.3708 в сборе
1 – крышка со стороны привода; 2 – стопорное кольцо; 3 – ограничительное кольцо; 4 – шестерня привода; 5 – обгонная муфта; 6 – поводковое кольцо; 7 – резиновая заглушка; 8 – рычаг привода; 9 – якорь реле; 10 – удерживающая обмотка тягового реле; 11 – втягивающая обмотка тягового реле; 12 – стяжной болт реле; 13 – контактная пластина; 14 – крышка реле; 15 – контактные болты; 16 – коллектор; 17 – щетка; 18 – втулка вала якоря; 19 – крышка со стороны коллектора; 20 – кожух; 21 – шунтовая катушка обмотки статора; 22 – корпус; 23 – винт крепления полюса статора; 24 – якорь; 25 – обмотка якоря; 26 – промежуточное кольцо.

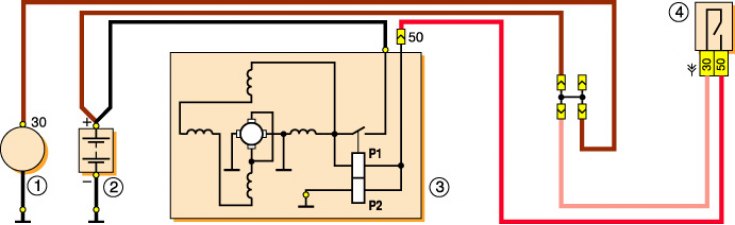

Схема соединений стартера
1 – генератор; 2 – аккумуляторная батарея; 3 – стартер; 4 – выключатель зажигания; Р1 – втягивающая обмотка тягового реле; Р2 – удерживающая обмотка тягового реле.
Стартер – четырехполюсный четырехщеточный электродвигатель постоянного тока со смешанным возбуждением, с устройством для соединения и разъединения шестерни привода стартера с зубчатым венцом маховика. Стартер включается электромагнитным тяговым реле с дистанционным управлением.
Стартер прикреплен тремя болтами к картеру сцепления с правой стороны двигателя. От разогретой приемной трубы выпускной системы его защищает теплоизоляционный щиток.
Техническая характеристика стартера 35.3708* (СТ–221)
| Номинальное напряжение, В | 12 |
| Номинальная мощность, кВт | 1,3 |
| Потребляемый ток при максимальной мощности, не более, А | 290 (260**) |
| Потребляемый ток в заторможенном состоянии, не более, А | 550 (500**) |
| Потребляемый ток в режиме холостого хода, не более, А | 60 (35**) |
* С торцевым коллектором.
** Для стартера СТ–221.
Корпус и крышки стартера стянуты двумя болтами. В передней и задней крышках установлены бронзографитовые подшипники (втулки), в которых вращается вал якоря.
Крутящий момент от вала якоря передается на маховик коленчатого вала двигателя через привод стартера.
Тяговое реле служит для ввода шестерни привода в зацепление с зубчатым венцом маховика и включения питания электродвигателя стартера. При повороте ключа зажигания в положение «стартер» напряжение подается на обе обмотки тягового реле (втягивающую и удерживающую). После замыкания контактов тягового реле втягивающая обмотка отключается.
На валу привода установлена роликовая муфта свободного хода (обгонная муфта) с приводной шестерней. Она передает крутящий момент только в одном направлении – от стартера к двигателю, разобщая их после пуска двигателя. Это необходимо для защиты стартера от повреждения из-за чрезмерной частоты вращения.
Исправность привода определяем внешним осмотром после разборки стартера. Статор, ротор и тяговое реле проверяем на короткое замыкание и обрыв обмоток. Неисправный элемент заменяем в сборе. Внешним осмотром проверяем состояние коллектора и щеток – износившиеся щетки заменяем, замасленный коллектор протираем уайт-спиритом, растворителем или бензином.
