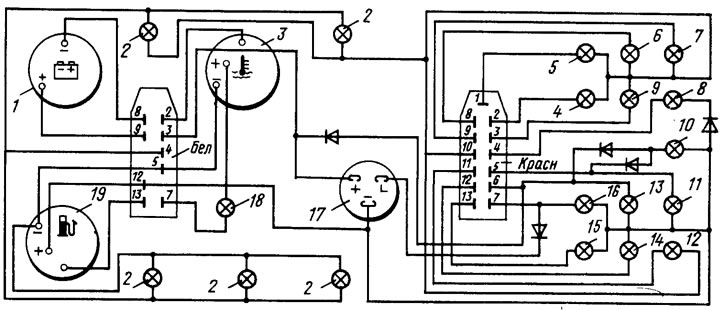

Рис. 154. Схема соединений комбинации приборов (вид сзади): 1 - вольтметр; 2 - лампы освещения приборов; 3 - указатель температуры охлаждающей жидкости; 4 - контрольная лампа обогрева заднего стекла; 5 - контрольная лампа дальнего света фар; 6 - контрольная лампа заднего противотуманного света; 7 - контрольная лампа габаритного света; 8 - контрольная лампа указателей поворота; 9 - резервная контрольная лампа; 10 - контрольная лампа «STOP»; 11 - контрольная лампа давления масла; 12 - контрольная лампа аварийной сигнализации; 13 - контрольная лампа уровня тормозной жидкости; 14 - контрольная лампа воздушной заслонки карбюратора; 15 - контрольная лампа разряда аккумуляторной батареи; 16 - контрольная лампа стояночного тормоза; 17 - гнездо для реле-прерывателя контрольной лампы стояночного тормоза; 18 - контрольная лампа резерва топлива; 19 - указатель уровня топлива
Возможные неисправности приборов, их причины и способы устранения приведены в табл. 27.
