Особенности устройства контрольных приборов (ВАЗ-1111)

Все контрольные приборы автомобиля объединены в комбинацию приборов. Она включает в себя: спидометр со счетчиком пройденного пути, указатель температуры охлаждающей жидкости. указатель уровня топлива с контрольной лампой резерва и шесть контрольных ламп. Схема включения приборов показана на рис. 166. Комбинация приборов закреплена в гнезде панели приборов двумя пружинными защелками. Соединения комбинации приборов выполнены печатным монтажом на плате из фольгированного гетинакса. Плата закреплена на задней стороне корпуса. Схема соединений комбинации приборов показана на рис. 167.

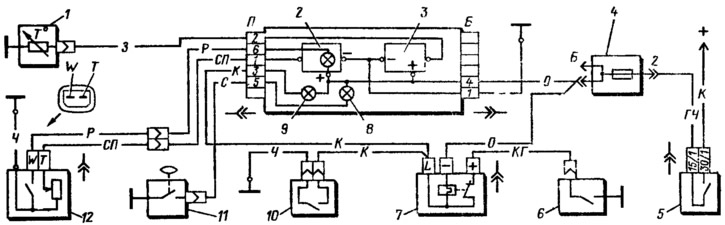

Рис. 166. Схема включения контрольных приборов: 1 — датчик указателя температуры охлаждающей жидкости; 2 — указатель уровни топлива с контрольной лампой резерва; 3 — указатель температуры охлаждающей жидкости; 4 — блок предохранителей; 5 — выключатель зажигания; 6 — выключатель контрольной лампы стояночной тормозной системы; 7 — реле-прерыватель контрольной лампы стояночной тормозной системы; 8 — контрольная лампа давления масла; 9 — контрольная лампа уровня тормозной жидкости к стояночной тормозной системы; 10 — датчик уровня тормозной жидкости; 11 — датчик контрольной лампы давления масла; 12 — датчик указателя уровня и резерва топлива.

Рис. 167. Схема соединений комбинации приборов (вид с обратной стороны): 1 — контрольная лампа дальнего света фар; 2 — указатель температуры охлаждающей жидкости; 3 — контрольная лампа габаритного света; 4 — контрольная лампа указателей повороте; 5 — лампа освещения комбинации приборов; 6 — контрольная лампа разряда аккумуляторной батареи; 7 — контрольная лампа давления масла; 8 — указатель уровня и резерва топлива; 9 — контрольная лампа стояночной тормозной системы и уровня тормозной жидкости.

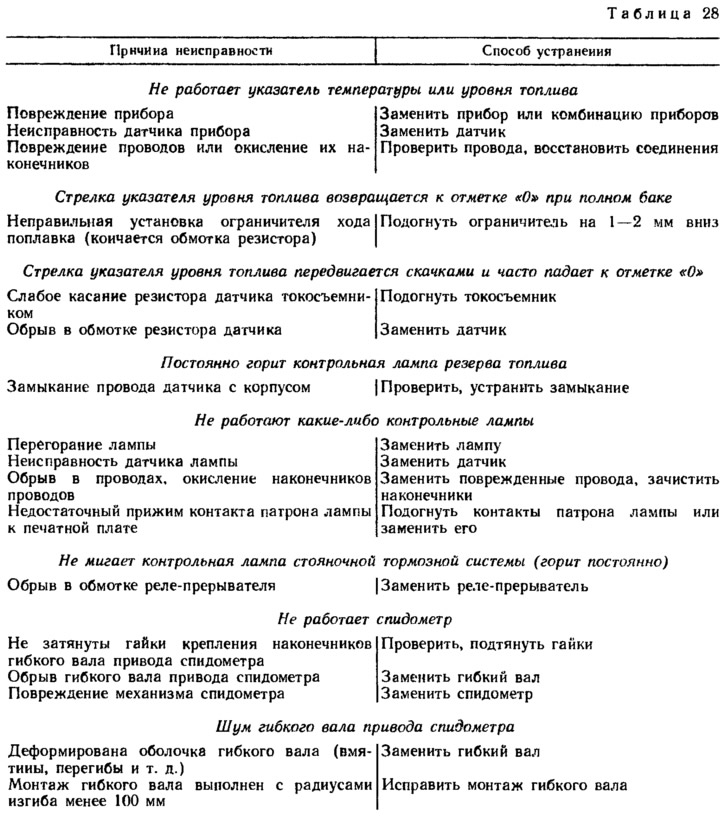

Возможные неисправности приборов, их причины и методы устранения приведены в табл. 28.
