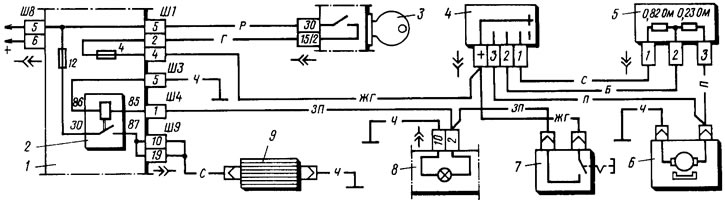

Рис. 152. Схема включения электродвигателя отопителя и элемента обогрева заднего стекла: 1 - монтажный блок (фрагмент); 2 - реле включения обогрева заднего стекла; 3 - выключатель зажигания (фрагмент); 4 - переключатель электродвигателя отопителя; 5 дополнительный резистор; 6 - электродвигатель отопителя; 7 - выключатель обогрева заднего стекла; 8 - комбинация приборов с контрольной лампой обогрева заднего стекла (фрагмент); 9 - элемент обогрева заднего стекла
Неисправный электродвигатель рекомендуется заменять новым. Единствен но возможный ремонт — зачистка коллектора. Для этого нет необходимости снимать электродвигатель с автомобиля. Достаточно снять защитный колпак, а затем крышку с щеткодержателем отвернув два винта крепления.
Краткая техническая характеристика электродвигателя:
- Частота вращения вала при нагрузке ротором (или моментом 0,022 кгс·м) при напряжении 12 В и температуре (25±10)°C, об/мин — 4100±200
- Потребляемая сила тока при указанной нагрузке и частоте вращения, А, не более — 14

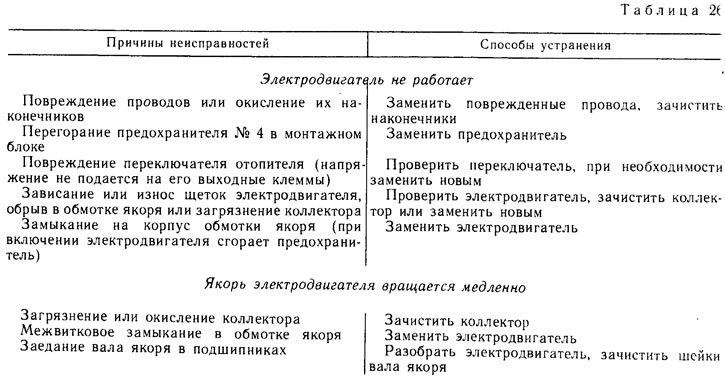

Возможные неисправности электродвигателя вентилятора отопителя, их причины и способы устранения приведены в табл. 26.
