Регулировка натяжения ремня привода генератора (ВАЗ-2108)

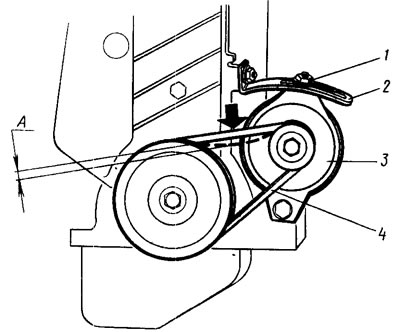

Нормальный прогиб А (рис. 51) ремня должен быть в пределах 8—10 мм при усилии 10 кгс. Для регулировки натяжения ремня 4 отпускают гайку 1 крепления генератора 3 к натяжной планке 2. Смещают генератор в сторону от двигателя (для увеличения натяжения) или к двигателю (для уменьшения натяжения) и затягивают гайку /. Поворачивают коленчатый вал на два оборота по часовой стрелке и проверяют натяжение ремня.



Не следует допускать чрезмерного натяжения ремня, чтобы не вызвать повышения нагрузок на подшипники генератора.
