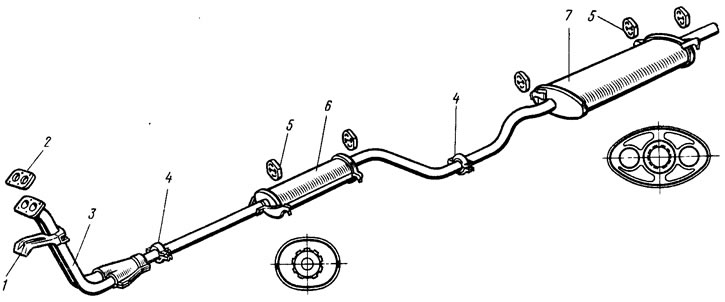

Рис. 20. Система выпуска отработавших газов
Для снятия дополнительного глушителя 6 рассоединяют передний и задний хомуты 4. Вынимают уплотнительные кольца и снимают глушитель с подвесок.
При необходимости снятия приемной трубы 3 снимают передний хомут 4, отвертывают гайки крепления к кронштейну 1 и к выпускному коллектору двигателя, снимают приемную трубу и уплотнительную металлоасбестовую прокладку 2.
Установку глушителей и приемной трубы выполняют в обратном порядке. Гайки крепления приемной трубы к выпускному коллектору и уплотнительная прокладка 2 используются 1 раз и после каждого снятия должны заменяться новыми.
