Ослабив контргайку 5 (рис. 6-4) и регулировочную гайку 6, снимите оттяжную пружину 9 (рис. 6-24), затем полностью отверните контргайку и гайку.

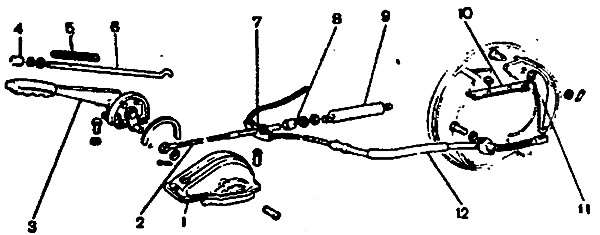

Рис. 6-24. Детали привода стояночного тормоза: 1 - чехол; 2 - передний трос, 3 - рычаг; 4 - кнопка; 5 - пружина тяги; 6 - тяга собачки; 7 - направляющая заднего троса; 8 - распорная втулка, 9 - оттяжная пружина; 10 - распорная планка; 11 - рычаг ручного привода колодок; 12 - задний трос
Выньте передние наконечники заднею троса из крон штейнов пола кузова, а оболочку троса из кронштейнов балки заднего моста, и снимите задний трос 12.
Снимите защитный чехол рычага, а затем рычаг в сборе и передний трос
Вынув шплинт и сняв упорную шайбу, отсоедините передний трос от рычага привода ручного тормоза.
Устанавливайте стояночный тормоз в последовательности, обратной снятию, с последующей его регулировкой (см. «Регулировка стояночного тормоза»). При установке смажьте консистентной смазкой ЛИТОЛ-24 или ЛСЦ-15 направляющую заднего троса, ось рычага стояночного тормоза и наконечник переднего троса.
