Поршень
Диаметр поршней различных классов, замеренный перпендикулярно к оси пальца на расстоянии 55 мм от днища поршня, мм.
- класс А — 81,965-81,975
- класс В — 81,975-81,985
- класс С — 81,985-81,995
- класс D — 81,995-82,005
- класс Е — 82,005-82,015
При изготовлении строго выдерживается масса поршней. Поэтому подбирать поршни по массе при сборке двигателя не требуется.
На рис. 9-1 показана маркировка поршней. Метки 2 в виде квадрата или треугольника относятся к ремонтным поршням. Треугольник соответствует увеличению диаметра на 0,4 мм, а квадрат — на 0,8 мм.

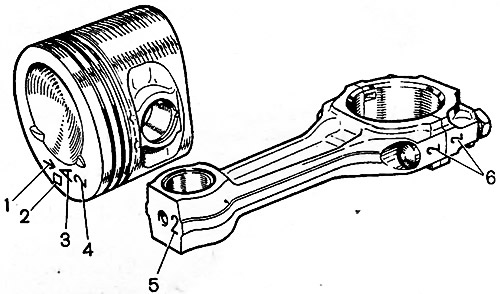

Рис. 9-1. Маркировка поршня и шатуна: 1 - стрелка для ориентирования поршня в цилиндре; 2 - ремонтный размер; 3 - класс поршня; 4 - класс отверстия для поршневого пальца; 5 - класс шатуна по отверстию для поршневого пальца; 6 - номер цилиндра
Стрелка 1 на днище поршня показывает как правильно ориентировать поршень при его установке в цилиндр. Она должна быть направлена в сторону привода распределительного вала.
Поршневой палец
Поршневой палец — стальной полый, плавающего типа, т.е. свободно вращается в бобышках поршня и втулке шатуна. Палец фиксируется в поршне двумя стальными стопорными кольцами.
Шатун
В верхнюю головку шатуна запрессована сталебронзовая втулка. По диаметру отверстия этой втулки шатуны подразделяются на три класса через 0,004 мм (так же, как и поршни). Номер 5 класса клеймится на верхней головке шатуна.
(Первоисточник опубликован на сайте: vazbook.ru)
По массе верхней и нижней головок шатуны подразделяются на классы (табл. 9-1), маркируемые краской на стержне шатуна. На двигатель должны устанавливаться шатуны одного класса по массе. Подгонять массу шатунов можно удалением металла с бобышек на головках до минимальных размеров 16,5 и 32,5 мм (рис. 9-2).

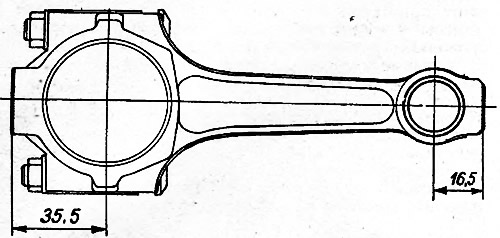

Рис. 9-2. Места, на которых допускается удалять металл, при подгонке массы верхней и нижней головок шатуна
Перед сборкой шатунно-поршневой группы подбирают палец к поршню и шатуну. У новых деталей класс отверстий под палец в шатуне и поршне должен быть идентичен классу пальца. У деталей бывших в эксплуатации подбор пальца к поршню и шатуну идентичен описанному в разделе II (см. главу «Поршни и шатуны»).

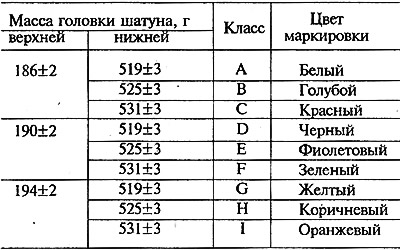

Таблица 9-1. Классы шатунов по массе верхней и нижней головок
