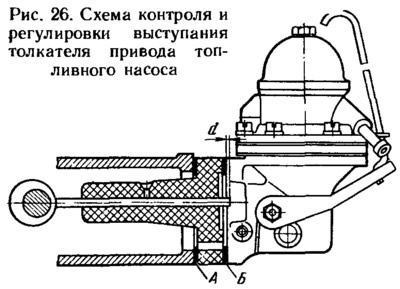

Перед установкой насоса проверяют выступание толкателя. Для правильной установки насоса используют две из трех нижеуказанных прокладок: А — толщиной 0,27—0,33 мм; Б — толщиной 0,70—0,80 мм; В — толщиной 1,10—1,30 мм. Установку выполняют в следующем порядке. Устанавливают теплоизоляционную проставку с толкателем, поставив под нее прокладку А (рис. 26), а на плоскость, соприкасающуюся с насосом, ставят прокладку Б. Замеряют размер d (максимальное выступание толкателя, устанавливаемое при медленном проворачивании коленчатого вала двигателя). Если размер d находится в пределах 0,8—1,3 мм, насос закрепляют. Если размер d меньше 0,8 мм, то вместо прокладки Б ставят вторую прокладку А; если размер d больше 1,3 мм, то прокладку Б заменяют прокладкой В. Еще раз проверяют размер d и закрепляют насос на двигателе. Под теплоизоляционной проставкой всегда должна стоять прокладка А. Прокладки А, Б и В взаимозаменяемы с соответствующими прокладками прежних моделей автомобилей.
