- ключ "на 10"
- шестигранники "на 5" и "на 8"
- две отвертки
- штангенциркуль
- микрометр
Снимите масляный насос (см. подраздел 10.8.2.).
![](https://www.vazbook.ru/img/vaz_1111/2224.jpg)

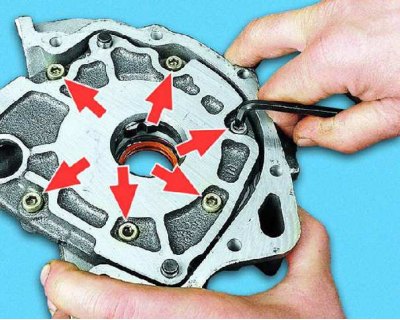

1. Отверните шесть болтов крепления крышки насоса.
![](https://www.vazbook.ru/img/vaz_1111/2225.jpg)

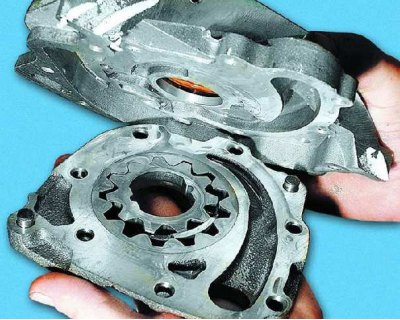

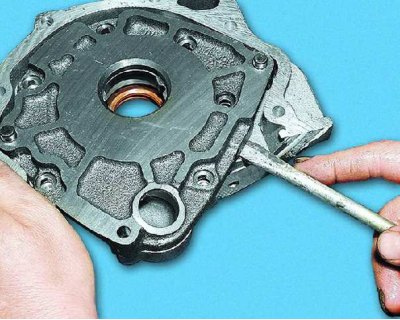

2. С помощью двух отверток приподнимите корпус насоса так, чтобы установочные штифты на корпусе вышли из отверстий в крышке насоса.
![](https://www.vazbook.ru/img/vaz_1111/2226.jpg)
3. Снимите корпус насоса с крышки.
![](https://www.vazbook.ru/img/vaz_1111/2227.jpg)

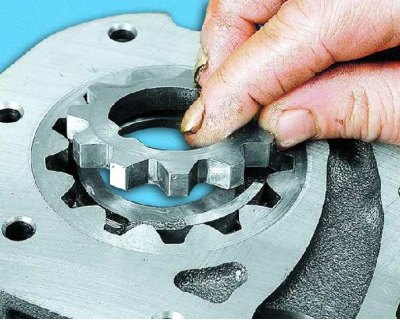

4. Выньте из крышки ведущую и...
![](https://www.vazbook.ru/img/vaz_1111/2228.jpg)

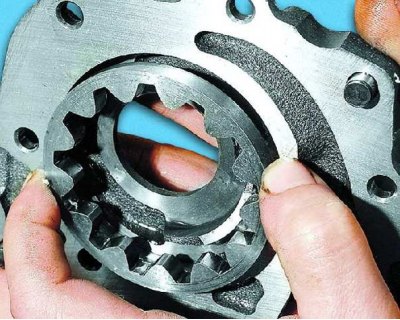

5. ...ведомую шестерни насоса.
![](https://www.vazbook.ru/img/vaz_1111/2229.jpg)

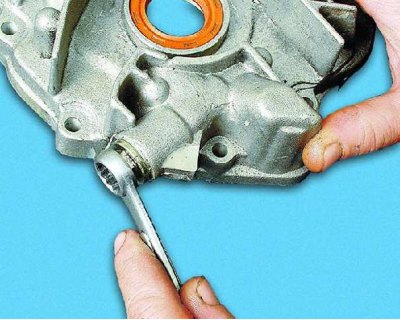

6. Выверните пробку редукционного клапана (обратите внимание: под пробкой установлено алюминиевое уплотнительное кольцо).
![](https://www.vazbook.ru/img/vaz_1111/2230.jpg)

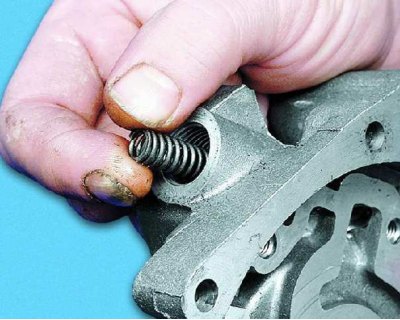

7. Выньте пружину редукционного клапана.
![](https://www.vazbook.ru/img/vaz_1111/2231.jpg)

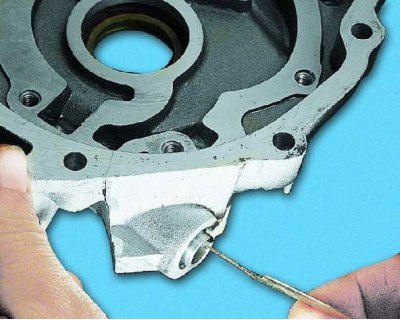

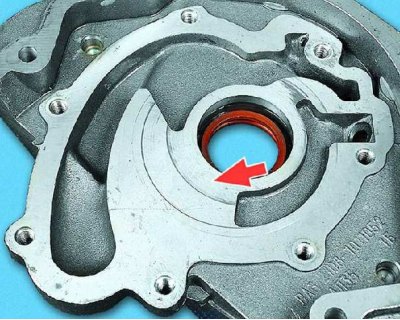

8. Выньте редукционный клапан, осторожно постучав корпусом о чистую деревянную доску. Если клапан не выходит, выньте его с помощью подходящего инструмента, прикладывая усилие только к его внутренней поверхности.
![](https://www.vazbook.ru/img/vaz_1111/2232.jpg)
9. Осмотрите алюминиевую крышку. В зоне прилегания шестерен не должно быть заметных следов износа, задиров и глубоких царапин. В противном случае замените крышку.
![](https://www.vazbook.ru/img/vaz_1111/2233.jpg)

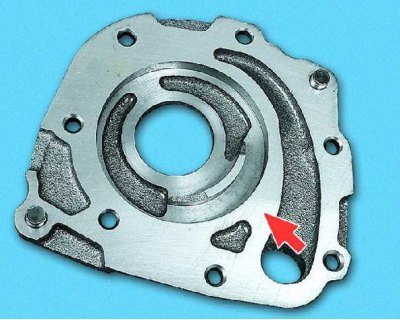

10. Осмотрите корпус насоса. На его рабочих поверхностях не должно быть заметных следов износа, задиров и глубоких царапин. В противном случае замените корпус.
![](https://www.vazbook.ru/img/vaz_1111/2234.jpg)

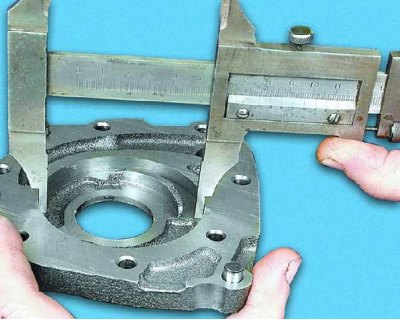

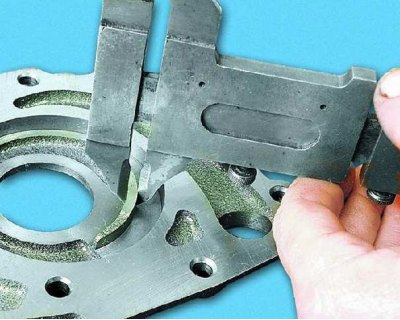

11. Измерьте диаметр гнезда ведомой шестерни на корпусе насоса. Замените корпус, если диаметр больше 75,1 мм.
![](https://www.vazbook.ru/img/vaz_1111/2235.jpg)
12. Измерьте в средней части ширину сегмента корпуса насоса. Если она меньше 3,4 мм, замените корпус.
![](https://www.vazbook.ru/img/vaz_1111/2236.jpg)

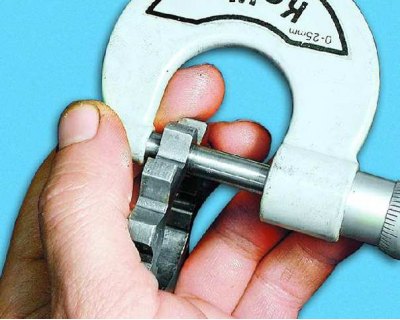

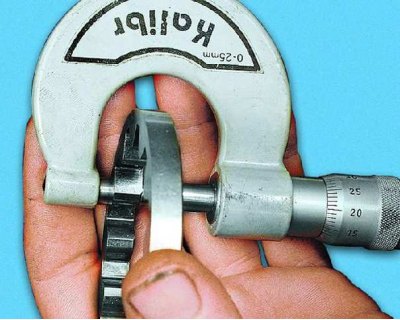

13. Измерьте толщину ведущей шестерни. Если она меньше 7,42 мм, замените шестерню.
![](https://www.vazbook.ru/img/vaz_1111/2237.jpg)
14. Измерьте толщину ведомой шестерни. Если она меньше 7,35 мм, замените шестерню.
![](https://www.vazbook.ru/img/vaz_1111/2238.jpg)

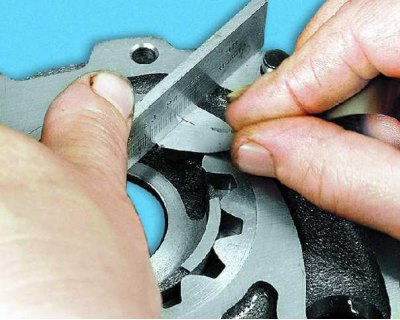

15. Для проверки осевых зазоров шестерен установите поочередно шестерни в корпус, поставьте металлическую линейку на корпус и измерьте щупом зазор между линейкой и шестерней. Предельно допустимый осевой зазор равен для ведущей шестерни 0,12 мм, а для ведомой – 0,15 мм. Если зазоры превышают указанные, замените шестерни.
![](https://www.vazbook.ru/img/vaz_1111/2239.jpg)

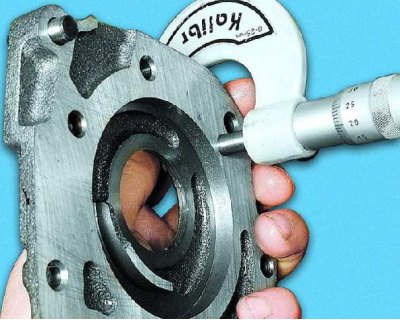

16. Более точно осевые зазоры шестерен можно рассчитать. Для этого измерьте микрометром толщину корпуса по наружным поверхностям и...
![](https://www.vazbook.ru/img/vaz_1111/2240.jpg)

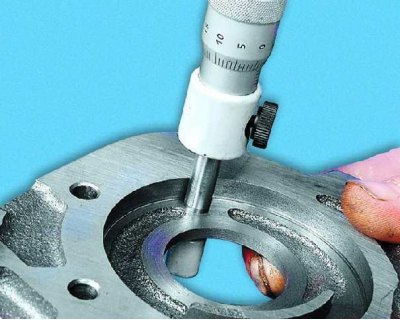

17. ...толщину корпуса в зоне гнезда под шестерни в нескольких местах (по фрезерованным поверхностям). Рассчитайте осевой зазор, вычтя толщину шестерен из среднеарифметического значения глубины гнезда.
![](https://www.vazbook.ru/img/vaz_1111/2241.jpg)

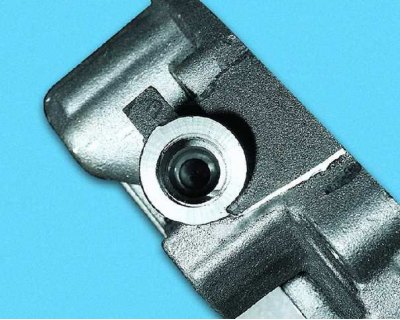

18. Осмотрите гнездо редукционного клапана. На его внутренней поверхности не должно быть задиров и глубоких царапин. В противном случае замените крышку.
![](https://www.vazbook.ru/img/vaz_1111/2242.jpg)

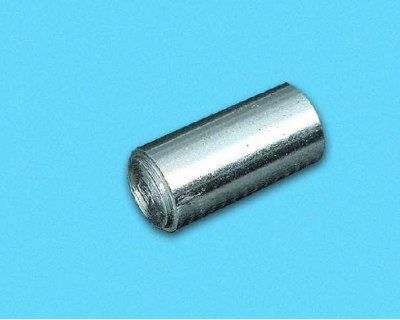

19. Замените редукционный клапан, если на нем есть задиры и глубокие царапины.
![](https://www.vazbook.ru/img/vaz_1111/2243.jpg)

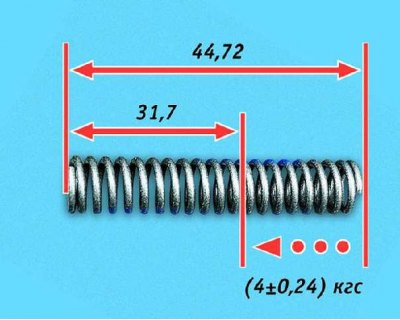

20. Замените погнутую, поломанную или треснувшую пружину редукционного клапана. Высота пружины в свободном состоянии должна составлять 44,72 мм, а под нагрузкой (4±0,24) кгс – 31,7 мм. В противном случае пружину замените.
![](https://www.vazbook.ru/img/vaz_1111/2244.jpg)

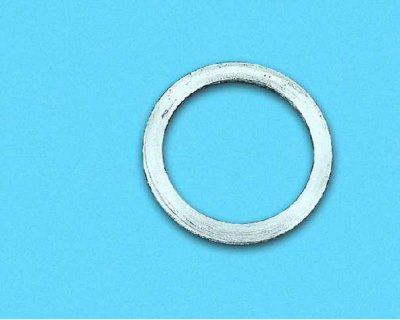

21. Замените сильно обжатое уплотнительное кольцо пробки редукционного клапана.
![](https://www.vazbook.ru/img/vaz_1111/2245.jpg)

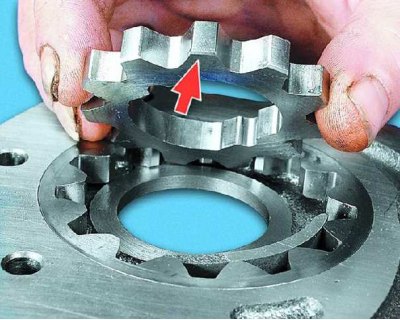

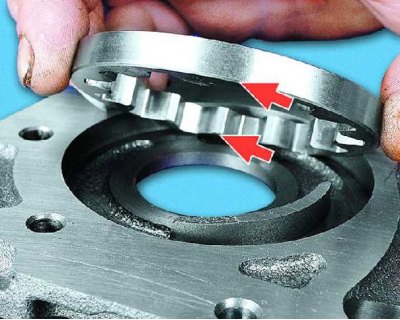

22. Установите ведомую шестерню в корпус насоса. При этом фаски на зубьях шестерни и по ее наружному радиусу должны быть обращены к корпусу.
![](https://www.vazbook.ru/img/vaz_1111/2246.jpg)
23. Установите ведущую шестерню в корпус насоса. При этом фаски на зубьях шестерни должны быть обращены к корпусу.
![](https://www.vazbook.ru/img/vaz_1111/2247.jpg)

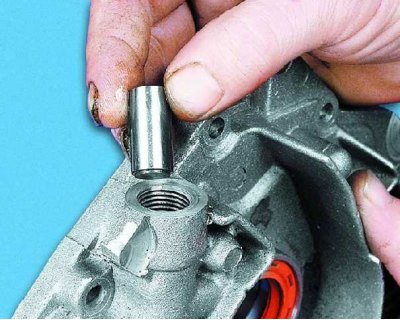

24. Установите на корпус крышку и заверните болты ее крепления. Смажьте моторным маслом редукционный клапан и установите его в гнездо донышком вниз. Затем установите пружину и заверните пробку с уплотнительным кольцом.
![](https://www.vazbook.ru/img/vaz_1111/2248.jpg)

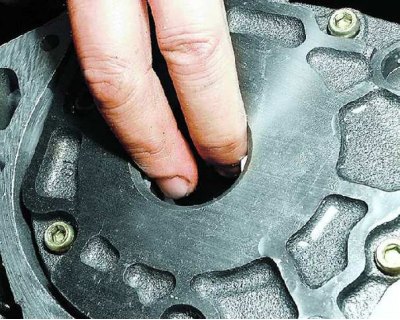

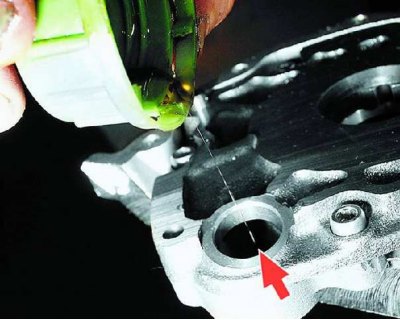

25. Через отверстие под маслоприемник залейте 10–20 г моторного масла в насос.
![](https://www.vazbook.ru/img/vaz_1111/2249.jpg)
26. Проверните шестерни насоса на несколько оборотов, чтобы смазать их рабочие поверхности. Шестерни должны проворачиваться легко, без заеданий.
