- ключи "на 10", "на 17"
- две отвертки
Отсоедините провод от клеммы "–" аккумуляторной батареи и слейте охлаждающую жидкость.
Установите поршень первого цилиндра в положение ВМТ (см. подраздел 10.1.).
Снимите натяжной ролик (см. подраздел 10.3.1.).
Снимите зубчатый шкив распределительного вала (см. подраздел 10.4.2., операции 1–5).
Основными дефектами водяного насоса являются течь охлаждающей жидкости из насоса и износ подшипника насоса (определяется по повышенному шуму при его работе).
Ремонт водяного насоса, как правило, к желаемому результату не приводит. Поэтому рекомендуется заменять насос в сборе.

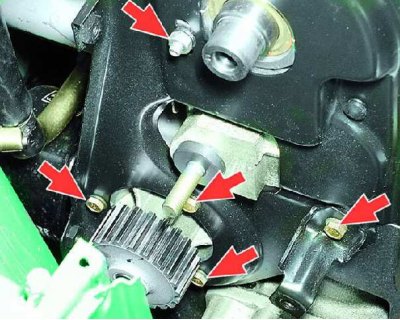

1. Отверните четыре болта и гайку крепления задней крышки ремня привода распределительного вала.

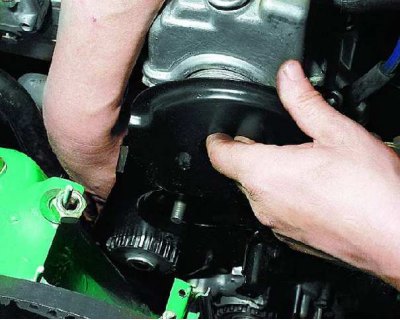

2. Снимите заднюю крышку ремня привода распределительного вала.

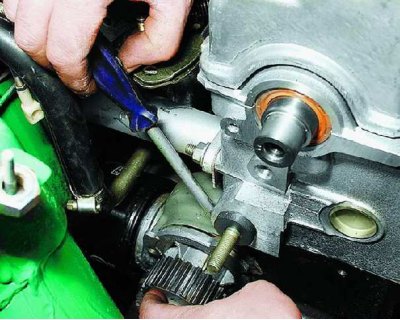

3. Вставив отвертку в паз, аккуратно отделите насос от блока и снимите его.

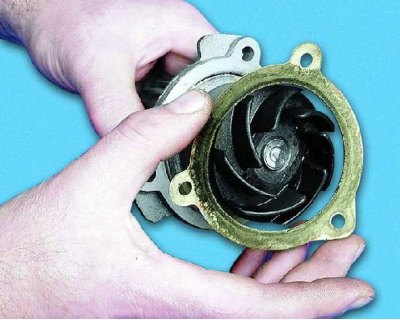

4. Снимите с насоса прокладку.

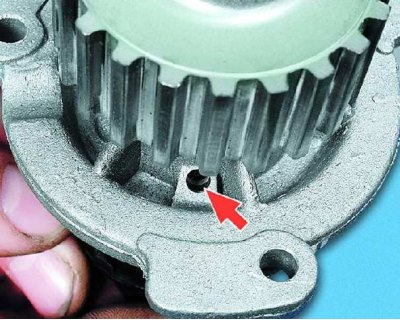

5. Замените водяной насос, если течет охлаждающая жидкость через дренажное отверстие (поврежден сальник насоса)...

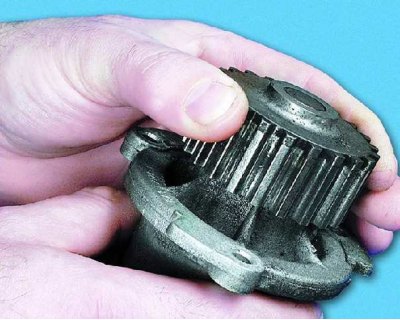

6....имеется заметный осевой люфт валика насоса (поврежден подшипник насоса)...

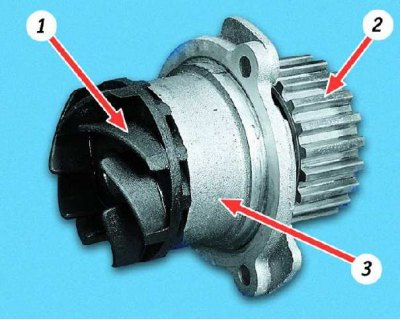

7....обнаружены трещины, сколы, выкрашивания на крыльчатке 1, зубчатом шкиве 2 и корпусе 3 насоса.

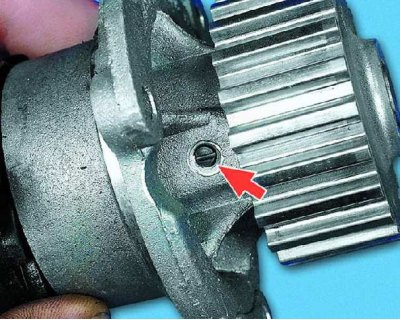

8. Проверьте затяжку стопорного винта подшипника насоса. При необходимости затяните винт.

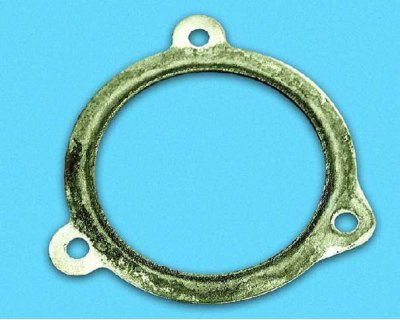

9. Замените поврежденную прокладку насоса.

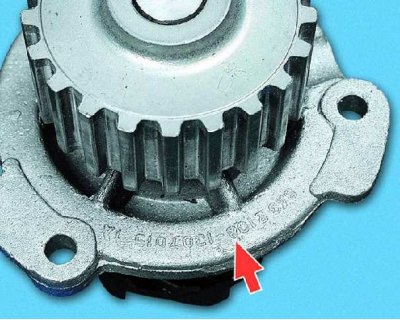

10. Установите насос в порядке, обратном снятию. При этом номер на насосе должен быть направлен вверх.

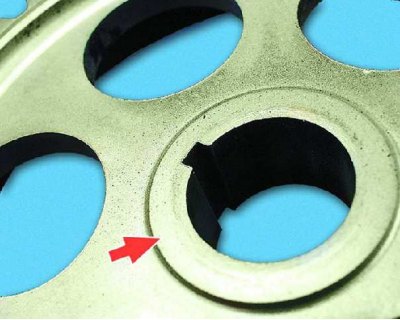

11. Установите остальные детали в порядке, обратном снятию. При этом шкив распределительного вала устанавливайте выступающей частью ступицы в сторону от двигателя. После этого проверьте совпадение меток ВМТ на шкиве распределительного вала и задней крышке ремня привода. Отрегулируйте натяжение ремня привода распределительного вала (см. подраздел 10.3.3.) и залейте охлаждающую жидкость.
