![](https://www.vazbook.ru/img/vaz_1111/2250.jpg)

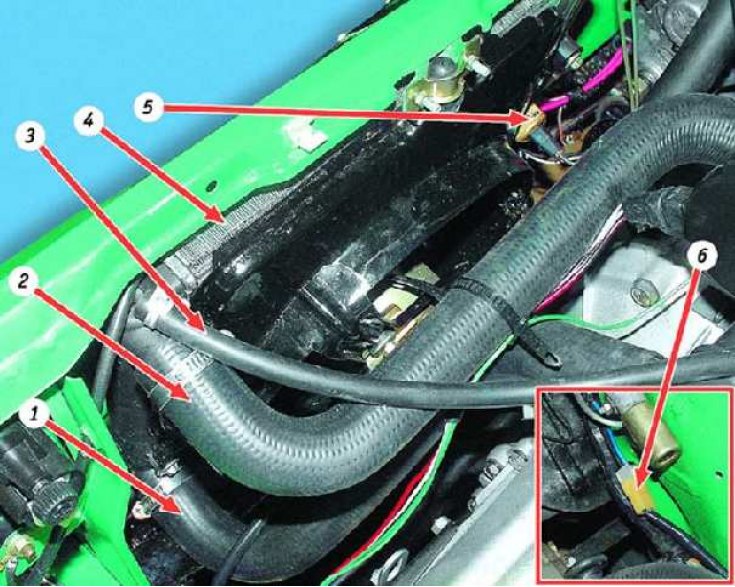

Установка радиатора на автомобиле: 1 - отводящий шланг радиатора; 2 - подводящий шланг радиатора; 3 - пароотводящий шланг; 4 - радиатор; 5 - датчик включения электродвигателя вентилятора; 6 - соединительная колодка проводов электродвигателя вентилятора
Вам потребуются:
- ключи "на 8", "на 10"
- отвертка
Отсоедините провод от клеммы "–" аккумуляторной батареи.
Слейте охлаждающую жидкость.
Радиатор подлежит замене при обнаружении течи охлаждающей жидкости из него.
В мастерской, оснащенной специальным оборудованием, радиатор можно проверить и отремонтировать.
Для проверки герметичности заглушите патрубки радиатора и опустите в ванну с водой, подведя к нему воздух под давлением 0,2 МПа (2 кгс/см2). В течение 30 с из радиатора не должны появляться пузырьки воздуха.
![](https://www.vazbook.ru/img/vaz_1111/2251.jpg)

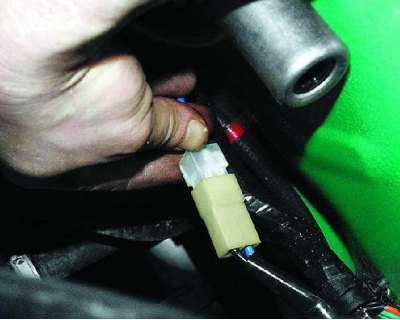

1. Разъедините колодку с проводами вентилятора и жгута проводов.
![](https://www.vazbook.ru/img/vaz_1111/2252.jpg)

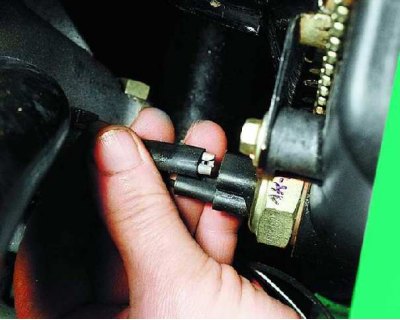

2. Отсоедините два провода от датчика включения электродвигателя вентилятора.
![](https://www.vazbook.ru/img/vaz_1111/2253.jpg)

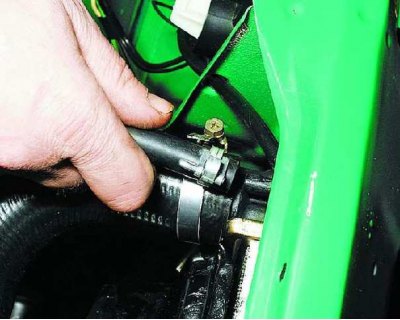

3. Ослабив затяжку хомутов, отсоедините от радиатора пароотводящий шланг...
![](https://www.vazbook.ru/img/vaz_1111/2254.jpg)

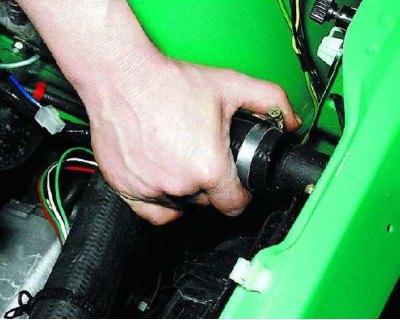

4. ...подводящий шланг и...
![](https://www.vazbook.ru/img/vaz_1111/2255.jpg)

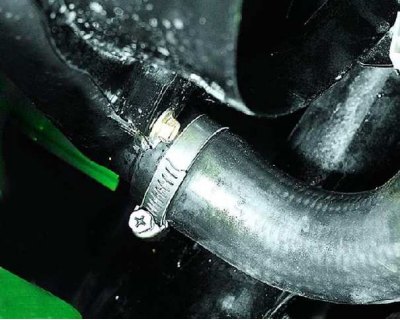

5. ...отводящий шланг.
![](https://www.vazbook.ru/img/vaz_1111/2256.jpg)

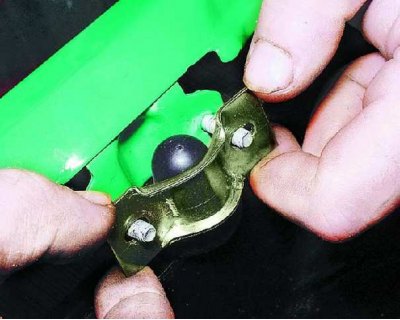

6. Отверните две гайки верхнего крепления кожуха, снимите крепежную скобу и демонтируйте вверх радиатор с кожухом вентилятора с автомобиля.
![](https://www.vazbook.ru/img/vaz_1111/2257.jpg)

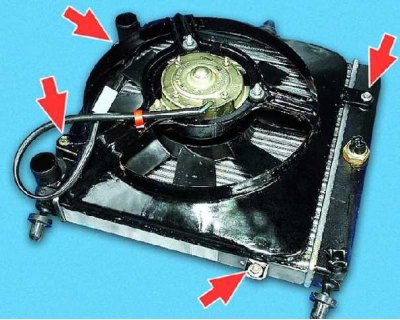

7. Отверните три болта и гайку крепления кожуха вентилятора к радиатору и снимите кожух с радиатора.
![](https://www.vazbook.ru/img/vaz_1111/2258.jpg)

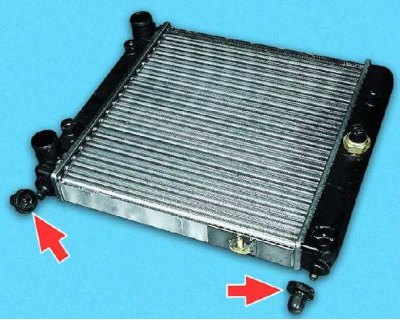

8. Снимите с радиатора две подушки нижнего крепления. Замените порванные или потерявшие упругость подушки.
![](https://www.vazbook.ru/img/vaz_1111/2259.jpg)

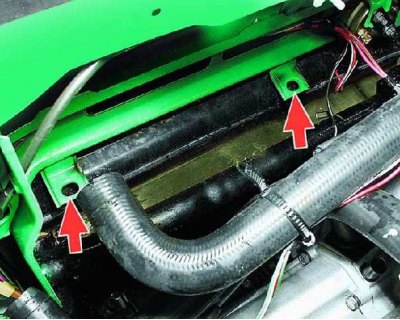

9. Установите на новый радиатор кожух вентилятора и подушки нижнего крепления. При установке радиатора на автомобиль сначала вставьте его подушками в отверстия на кронштейнах. Подсоедините к радиатору шланги и провода.
![](https://www.vazbook.ru/img/vaz_1111/2260.jpg)

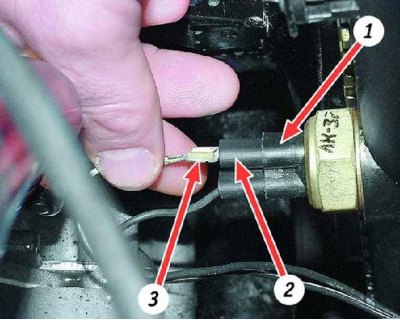

10. При подсоединении проводов к датчику включения электродвигателя вентилятора сначала вставьте в корпус 1 защитные резинки 2, а затем наконечники 3 проводов (порядок подсоединения проводов не имеет значения). Залейте охлаждающую жидкость.
