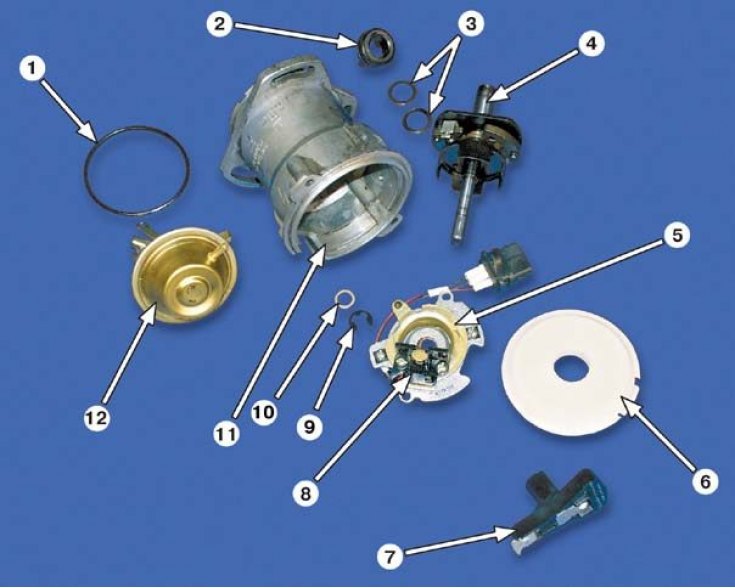

Размеркавальнік запальвання: 1 - ушчыльняльнае кольца; 2 - муфта; 3 - рэгулявальныя шайбы; 4 - валік з цэнтрабежным рэгулятарам; 5 - апорная пласціна; 6 - пылаахоўны экран; 7 - лятунок; 8 - датчык Хола; 9 - стопарная шайба; 10 - упартая шайба; 11 - корпус; 12 - вакуум-карэктар

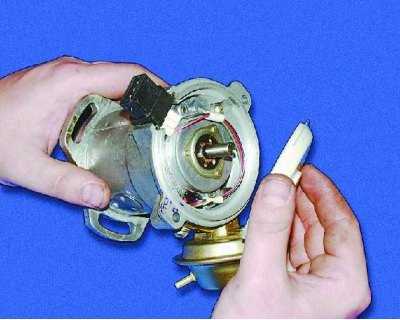

1. Зніміце лятунок, пацягнуўшы яго ўверх.

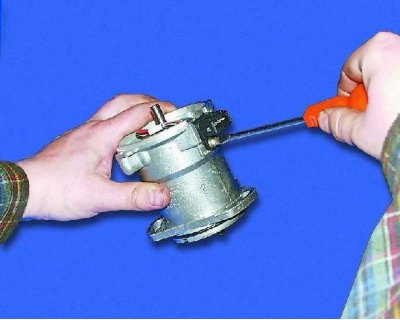

2. Зніміце пылаахоўны экран.
Тэкст скапіяваны з анлайн-партала: vazbook

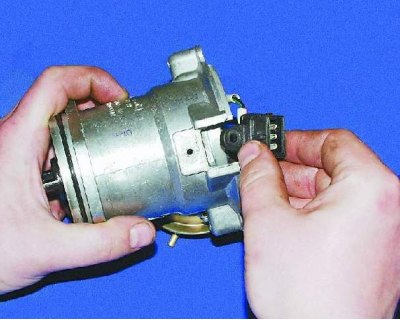

3. Адкруціце шрубу мацавання клемы правадоў нізкай напругі.

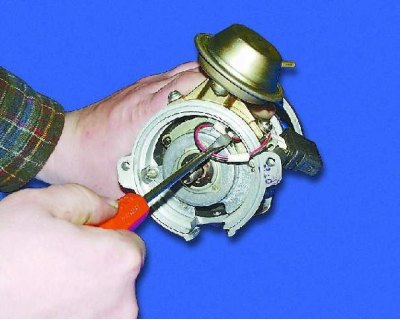

4. Выміце клему з корпуса размеркавальніка.

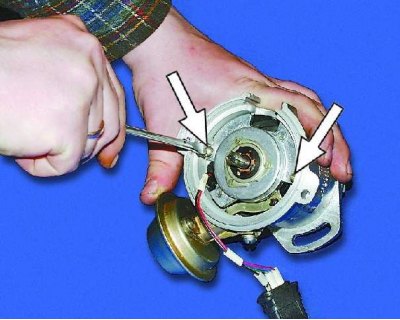

5. Расцісніце лапкі трымальніка адвёрткай і выміце провад з трымальніка.

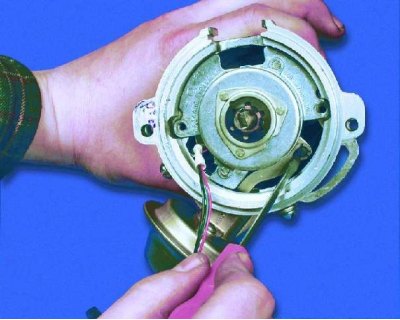

6. Адкруціце два шрубы мацавання апорнай пласціны датчыка Хола.

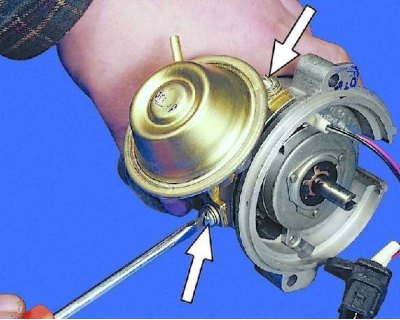

7. Зніміце стопорное кольца з штыфта апорнай пласціны.

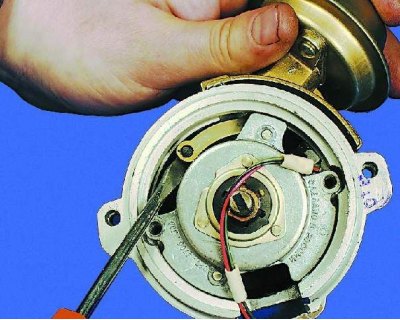

8. Адкруціце два шрубы мацавання вакуум-карэктара.

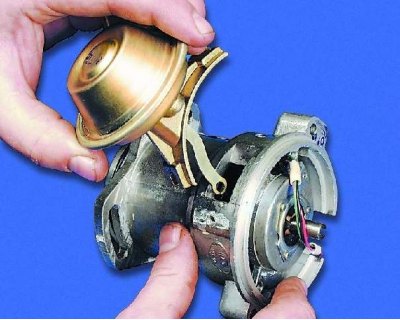

9. З дапамогай адвёрткі зніміце цягу вакуум-карэктара са штыфта апорнай пласціны.

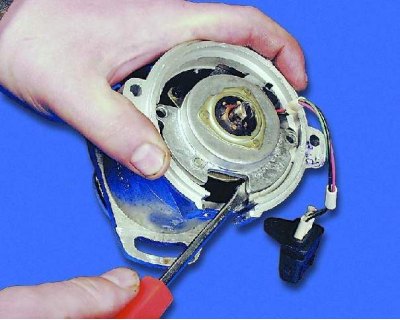

10. Зніміце вакуум-карэктар.

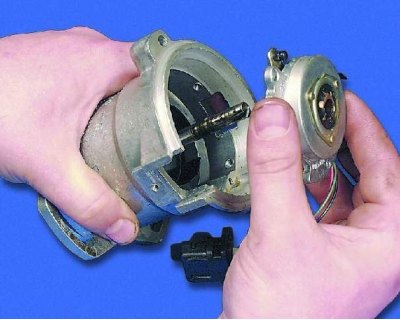

11. З дапамогай адвёрткі прыпадніміце апорную пласціну...

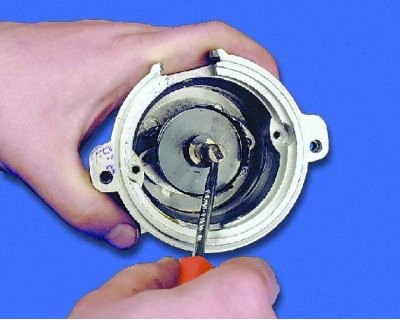

12....і зніміце яе.

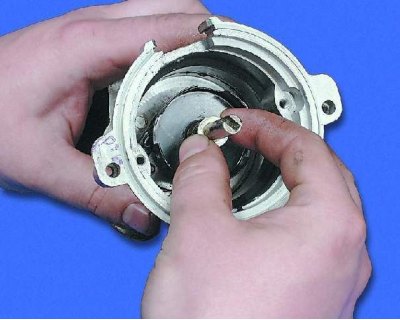

13. Зніміце стопорное кольца з валіка размеркавальніка.

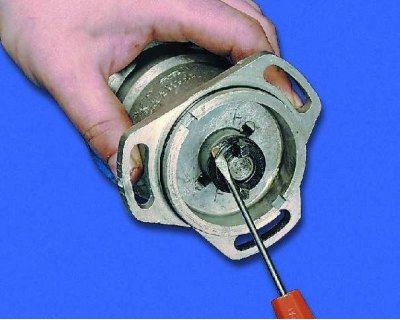

14. Зніміце ўпартую шайбу з валіка размеркавальніка.

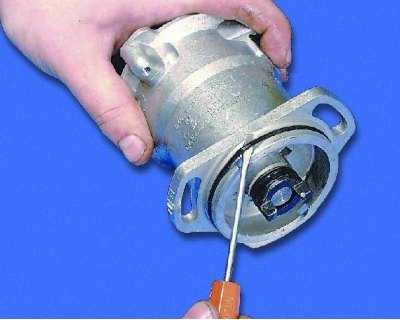

15. Зніміце спружыннае кольца, якое ўтрымлівае штыфт мацавання муфты.

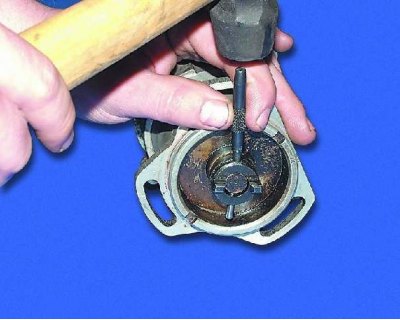

16. Падчапіце ўшчыльняльнае кольца адвёрткай і зніміце яго.

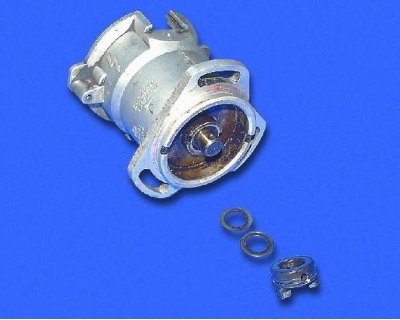

17. Выбіце штыфт мацавання муфты з дапамогай падыходнага бародка.

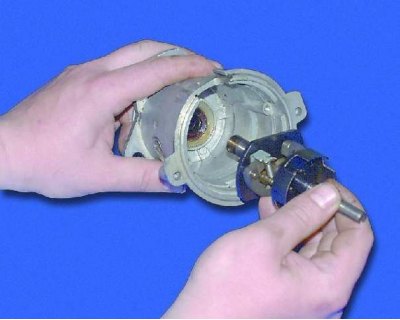

18. Зніміце муфту прывада размеркавальніка і рэгулявальныя шайбы.

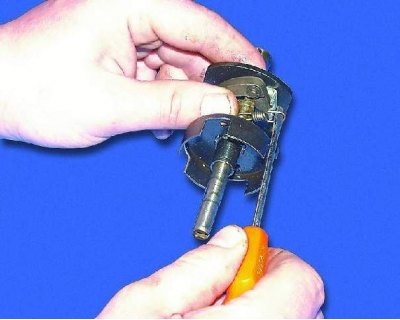

19. Выміце валік з цэнтрабежным рэгулятарам.

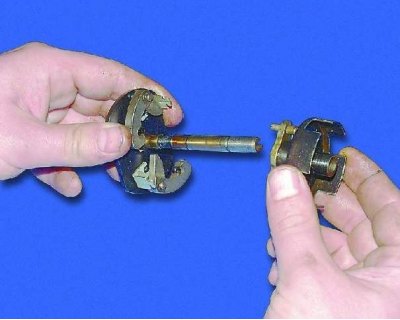

20. З дапамогай адвёрткі зніміце дзве спружыны грузікаў са стоек.

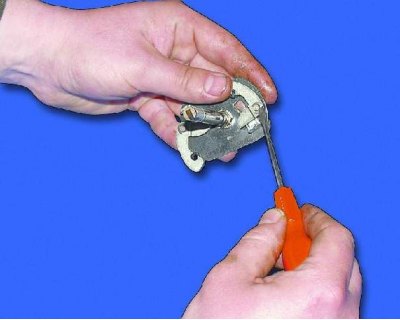

21. Зніміце вядзёную пласціну цэнтрабежнага рэгулятара з экрана.

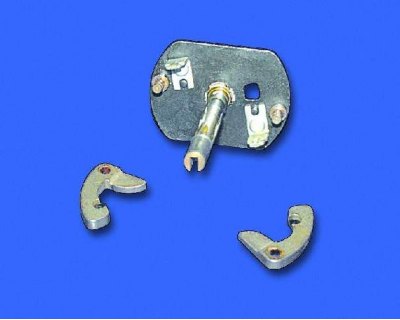

22. Зніміце стопарныя кольцы мацавання грузікаў.
23. Зніміце абодва грузіка з восяў.

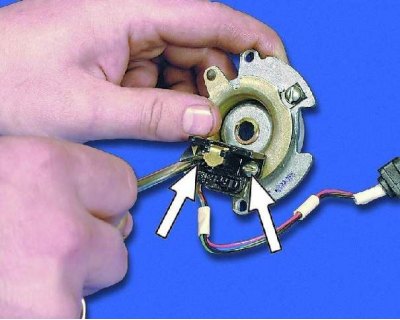

24. Адкруціце два шрубы мацавання і зніміце датчык Хола з апорнай пласціны.
На часткі размеркавальнікаў запальвання датчык Хола мацуецца да апорнай пласціны з дапамогай заклёпванняў. У гэтым выпадку датчык Хола замяняецца ў зборы з апорнай пласцінай.

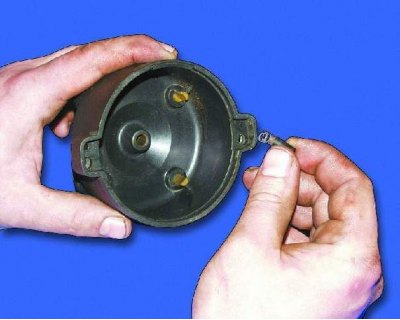

25. Выміце вугалёк з спружынай з вечка, калі яго трэба замяніць.
