Jegyzet. A csomagtérfedél eltávolítása munkaigényes munka – először el kell távolítania a fedél belsejében futó kábelköteget. Ehhez a munkához asszisztensre lehet szükség a burkolat eltávolításához és mozgatásához.
Eltávolítás
1. Készítse elő az autót a javítási munkákra.
2. Távolítsa el a három mennyezeti kárpittartót a csomagtérfedél leszerelésekor látható módon.
3. Négy csavar kicsavarása után hajlítsa hátra a jobb oldali csomagtérburkolatot, és válassza le a csomagtartófedél vezetékeinek jobb oldali ágának csatlakozóit.
4. Jelölje meg a vezetékek színét, és távolítsa el a vezetékvégeket a csatlakozóról, hasonlóan ahhoz, ahogy a VAZ 2112 ferdehátú csomagtartó fedelének eltávolításakor látható.
5. A csavar kicsavarása után távolítsa el a díszburkolatot a hátsó oszlopról (a rátétet két tartó tartja).
Jegyzet. Nem kell eltávolítani a fedelet, csak távolítsa el az állványtól, hogy ki tudja húzni a vezetékeket.
6. Az állványon lévő vezetékek szigetelőszalaggal vannak rögzítve, távolítsa el.
7. Hasonlóképpen elengedjük a bal hátsó oszlop mentén lefektetett vezetékeket.
8. Távolítsa el a légterelőt a csomagtérfedélről.
9. Távolítsa el a csomagtérfedél borítását.
10. Válassza le a vezetékcsatlakozót (1) a bal hátsó lámparészről és a huzalvéget (2) a hátsó ablakfűtőelemről.

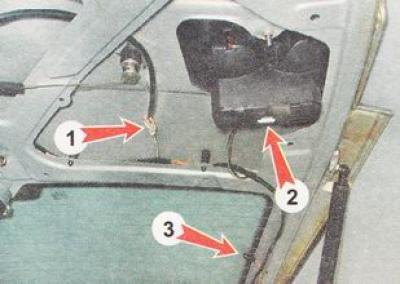

11. Válassza le a vezetékcsatlakozót a jobb hátsó lámparészről (2), a vezeték hegyét (3) a fűtésről, és válassza le a motor-reduktor vezetékcsatlakozóját (1).
12. Válassza le a vezetékcsatlakozót (2) a hátsó ablaktörlőről, és válassza le a vezetékcsatlakozót (1) a rendszámtábla lámpáiról.

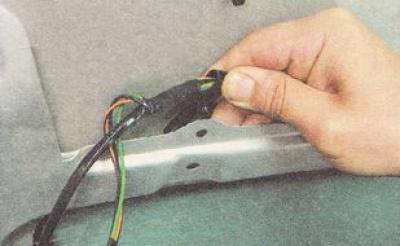

13. Távolítsa el a kábelköteg-tartókat a lyukakból.

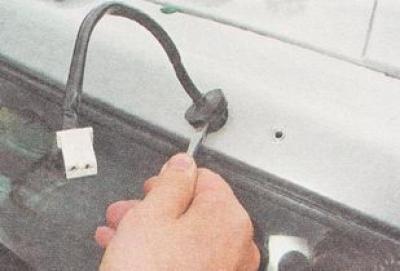

14. Csavarhúzóval nyomja be a tömítést a csomagtérfedél lyukába, és a nyíláson keresztül húzza be a kábelköteget a csatlakozóval együtt a fedélbe.
15. Csavarhúzóval távolítsa el az alátétcső tömítését a fedél nyílásából.
16. Távolítsa el a tömítést az alátétcsőről.
Az eredeti megtalálható a weboldalon: www.VazBook.ru
17. Húzza be az alátétcsövet a csomagtérfedél belsejébe.

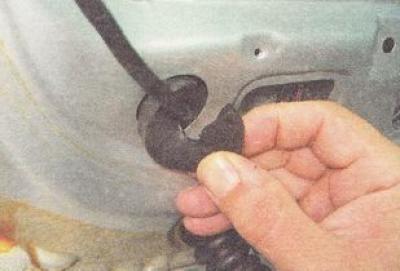

18. Távolítsa el a tömítést a fedél belső oldalán lévő lyukból...
...és húzza ki a kábelköteg bal oldali ágát a csomagtérfedél belső üregéből.
19. Hasonló módon távolítsa el a kábelköteg jobb oldali ágát.
20. 10 mm-es dugókulcs segítségével csavarja ki a jobb és bal zsanért rögzítő két csavart.
Jegyzet. A csomagtartó fedelét célszerű egy asszisztens segítségével le- és mozgatni.
21. Távolítsa el a csomagtartó fedelét a zsanérokkal együtt.
Telepítés
A csomagtartó fedelét és az összes korábban eltávolított alkatrészt fordított sorrendben szereljük fel az autóra. A burkolatokat vékony pengéjű hornyos csavarhúzóval helyezzük be a lyukakba.
