Tartalomjegyzék: Eltávolítás ↓ Telepítés ↓
Eltávolítás
1. Készítse elő az autót a javítási munkákra.
2. Távolítsa el a vezeték kivezetését az akkumulátor negatív pólusáról.
3. Távolítsa el a csomagtérfedél borítását.

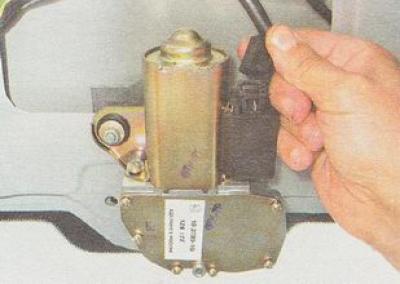

4. A bilincsek összenyomásával válassza le a vezeték csatlakozóját az ablaktörlő motor reduktoráról.
5. Emelje fel a díszburkolatot.
6. Egy 10 mm-es csavarkulccsal lazítsa meg az ablaktörlő kar rögzítőanyáját. Az anyát több meneten hagyjuk.

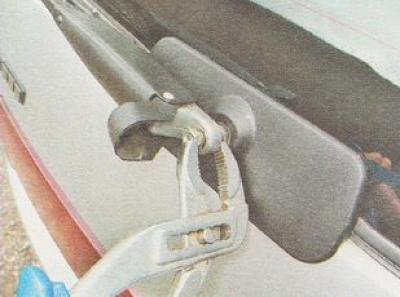

7. Csúszó fogó segítségével lazítsa meg a kar rögzítését a motor reduktor tengelyén.

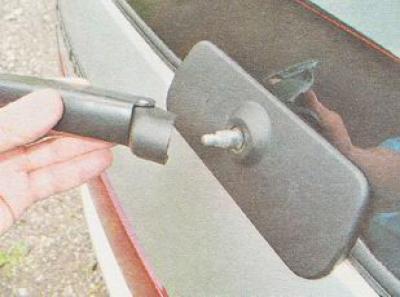

8. Az csavar lecsavarása után vegye le az ablaktörlő kart a tengelyről.

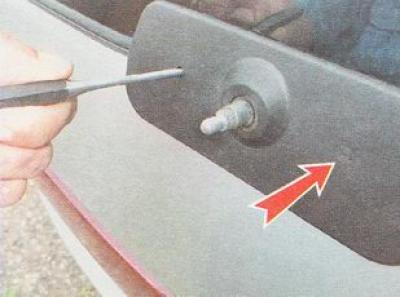

9. Egy lyukasztó segítségével toljon be két távtartó rudat a dekoratív ablaktörlő burkolat rögzítéséhez.
Jegyzet. A jobb oldali rúd nekifekhet a hajtóműves motornak. A csomagtérfedél belsejéből csavarhúzóval fel kell csavarni a jobb oldali rudat, és el kell távolítani. Ne veszítsd el a rudakat!
10. Távolítsa el a fedelet.

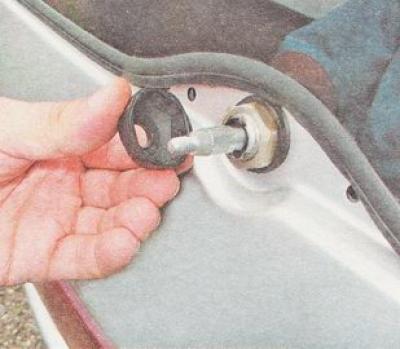

11. Távolítsa el az csavar védőburkolatát.

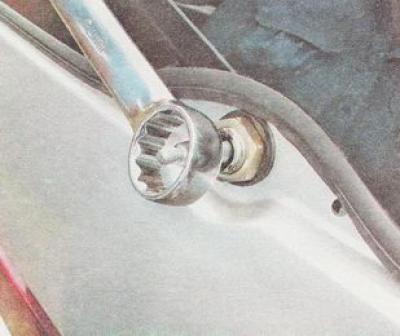

12. Az ajtó kívülről egy 24 mm-es villáskulccsal csavarja ki a motor reduktor rögzítőanyáját.

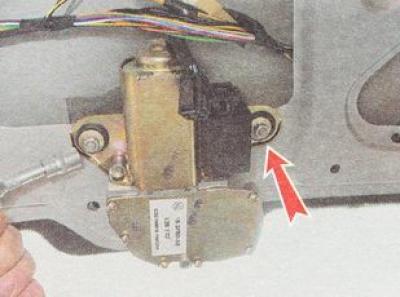

13. Egy 10 mm-es dugókulcs segítségével csavarja ki a hajtóműves motort rögzítő két anyát a csomagtérfedél belsejéből.

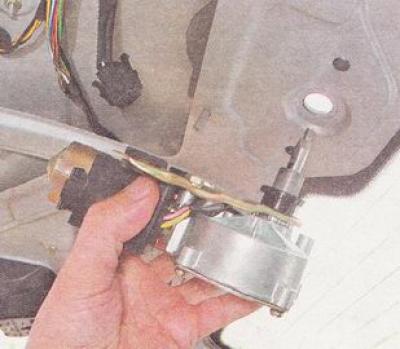

14. Távolítsa el a motor reduktor tengelyét a csomagtérfedél nyílásából, és távolítsa el a motor reduktort a távtartó hüvelyrel és a gumi tömítő tömítéssel együtt.

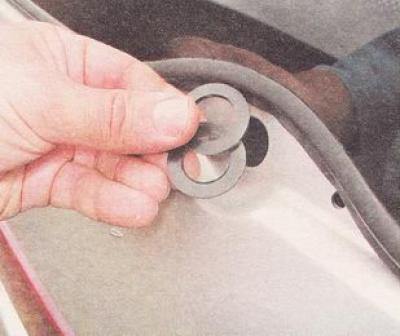

15. Az ajtó kívülről távolítsa el a műanyag alátétet és a gumi tömítő tömítést.
Telepítés
Az ablaktörlőt és az összes korábban eltávolított alkatrészt fordított sorrendben szereljük be.
A távtartó rudakat az ajtó elülső oldalán lévő ablaktörlő díszburkolatának furataiba vezetjük.
