Megjegyzés: A működés a bal oldali fényszórón látható. A jobb oldali blokkfényszóró eltávolítása hasonlóan történik. A lucfenyő fényszóróval végzett munka kényelme érdekében kiveheti az akkumulátort, a megfelelő fényszóróval való munkához pedig az ablakmosó tartályt.
Visszavonás
1. Felkészítjük az autót a munkára (cm. "Az autó felkészítése karbantartásra és javításra").
2. Távolítsa el a hűtő belső burkolatát (cm. "Radiátor burkolata - ki- és beszerelés").

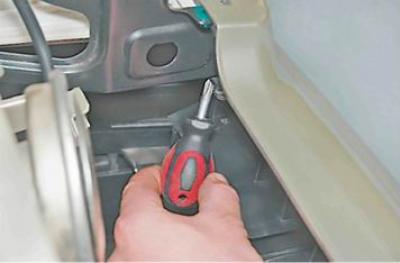

3. A kialakított nyíláson keresztül egy Phillips csavarhúzóval csavarja ki az önmetsző csavart a fényszórókárpit és a hűtőborítás belső részének rögzítéséhez.
4. Távolítsa el a bal első irányjelzőt (cm. "Első irányjelző - ki- és beszerelés").

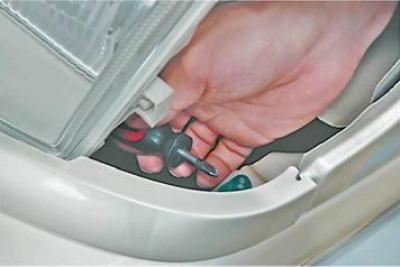

5. A keletkező nyíláson keresztül csavarja ki a fényszórókárpit külső részének rögzítéséhez szükséges önmetsző csavart.
6. A fényszóró hidraulikus korrektor munkahengerének reteszelését megnyomva forgassa el a hengert az óramutató járásával ellentétes irányba, vegye ki a fényszóróházból.

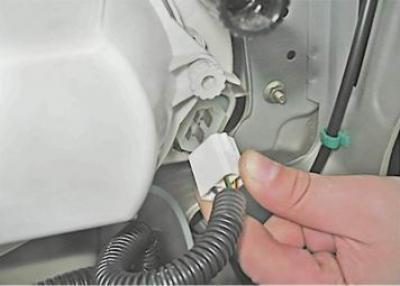

7. Válassza le a kábelköteg blokkot a fényszóróról.
8. 10 mm-es dugókulcs segítségével csavarja ki a fényszórót rögzítő három anyát.
9. Egy Phillips csavarhúzóval csavarja ki a fényszórórögzítő csavart, és vegye le a fényszórót.
10. A két reteszt kioldása után távolítsa el a fényszóró burkolatát.
Telepítés
Szerelje fel a fényszórót fordított sorrendben.
