В качестве электродвигателя вентилятора отопителя используется электродвигатель МЭ255 с возбуждением от постоянных магнитов. Устройство двигателя отопителя приведено на рис. 6.10. Коммутация выводов переключателя отопителя приведена в табл. 6.3.

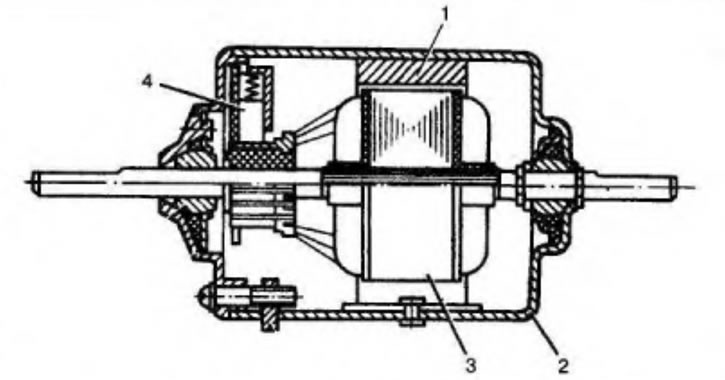

Рис. 6.10. Электродвигатель отопителя 51.3730: 1 - постоянный магнит; 2 - корпус; 3 - якорь; 4 - щетка
Схема соединений электрооборудования отопителя приведена на рис. 6.11.

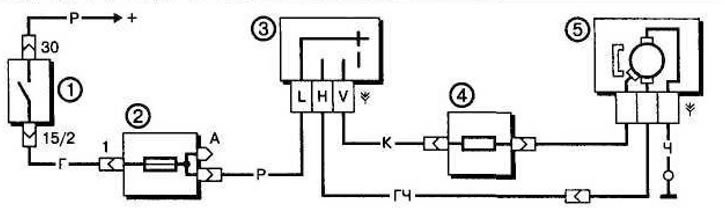

Рис. 6.11. Схема соединений электрооборудования отопителя: 1 - выключатель зажигания; 2 - блок предохранителей; 3 - переключатель отопителя; 4 - дополнительный резистор; 5 - двигатель отопителя
Смотрите оригинал на интернет-ресурсе (VAZBOOK)
Таблица 6.3. Коммутация выводов переключателя отопителя
| Режим работы отопителя | Положения переключателя |
| I — малая скорость вентилятора | L—V |
| II — большая скорость вентилятора | L—Н |
