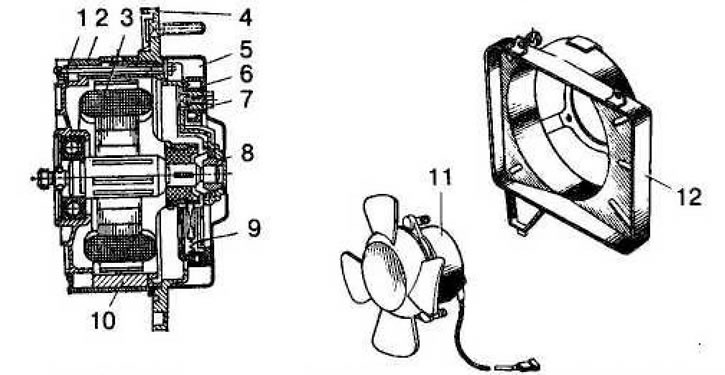

Рис. 6.12. Электродвигатель МЭ272 вентилятора системы охлаждения двигателя: 1 - стяжной болт; 2 - корпус; 3 - якорь; 4 - крышка; 5 - кожух; 6 - щеткодержатель; 7 - болт крепления щеткодержателя; 8 - втулка подшипника якоря; 9 - щетка; 10 - постоянный магнит (полюс); 11 - вентилятор с двигателем в сборе; 12 - кожух вентилятора

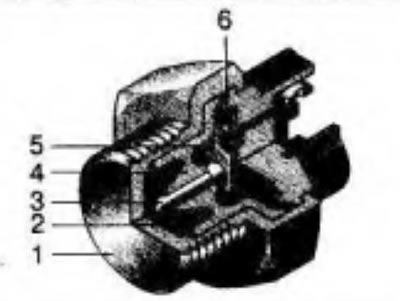

Рис. 6.13. Датчик ТМ 108 включения вентилятора: 1 - корпус; 2 - термобиметаллическая пластина; 3 - толкатель; 4 - направляющая толкателя; 5 - подвижный контакт; 6 - неподвижный контакт

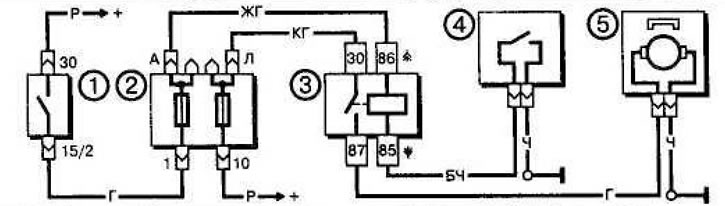

Рис. 6.14. Схема соединений электродвигателя вентилятора охлаждения двигателя: 1 - выключатель зажигания; 2 - блок предохранителей; 3 - реле включения вентилятора; 4 - датчик; 5 - электродвигатель
