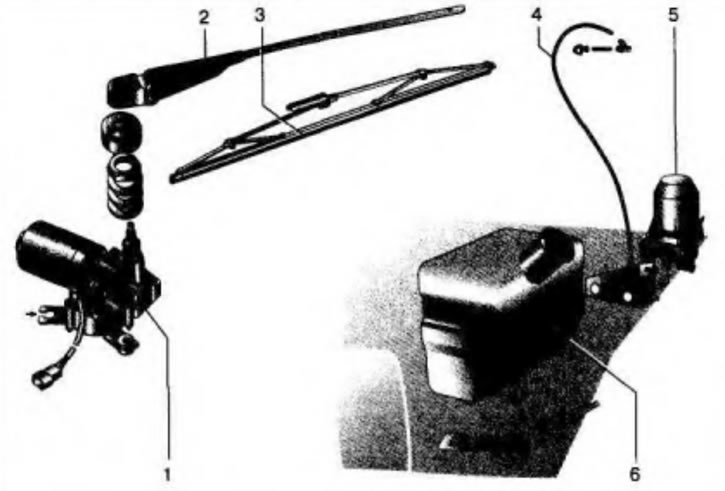

Рис. 6.8. Очиститель и омыватель заднего стекла: 1 - мотор-редуктор очистителя; 2 - рычаг; 3 - щетка; 4 - трубопровод; 5 - мотонасос омывателя; 6 - бачок
Схема соединений очистителя и омывателя заднего стекла приведена на рис. 6.9.
Рис. 6.9. Схема соединений очистителя, омывателя и элемента обогрева заднего стекла: 1 - блок предохранителей; 2 - переключатель очистителя и омывателя заднего стекла; 3 - электродвигатель омывателя; 4 - электродвигатель очистителя; 5 - элемент обогрева; 6 - реле включения обогрева; 7 - выключатель обогрева; 8 - выключатель зажигания
Обогрев заднего стекла
На некоторых автомобилях «Ока» установлен обогрев заднего стекла. Обогрев включается выключателем, который подает напряжение бортовой сети автомобиля на обмотку вспомогательного реле. Реле срабатывает и своими контактами подключает элемент обогрева заднего стекла к бортовой сети.
Схема соединений обогрева заднего стекла приведена на рис. 6.9.
