Общий вид и устройство стеклоочистителя и стеклоомывателя показан на рис. 6.3 и 6.4. Коммутация выводов переключателя стеклоочистителя приведена в табл. 6.2.

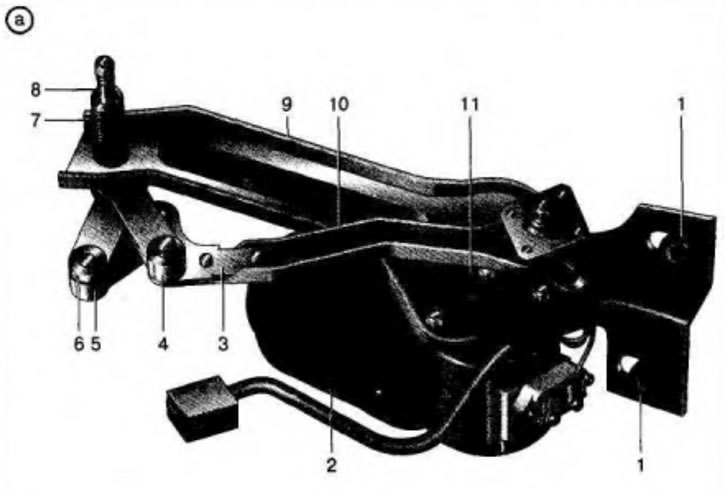

Рис. 6.3.а. Общее устройство стеклоочистителя: 1 - резиновая втулка; 2 - электродвигатель; 3 - наконечник промежуточного рычага; 4 - качающийся рычаг; 5 - шатун; 6 - рычаг; 7 - штуцер оси рычага; 8 - ось рычага; 9 - кронштейн привода; 10 - промежуточный рычаг; 11 - кривошип

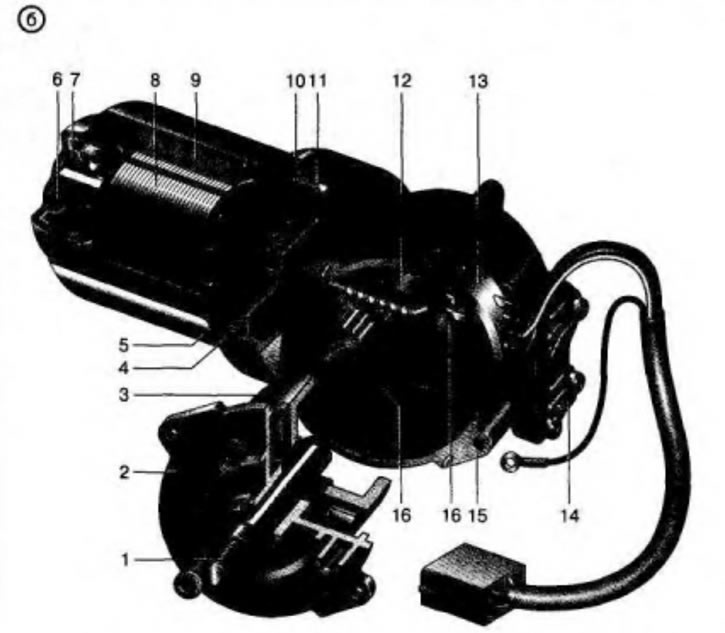

Рис. 6.3.б. Электродвигатель стеклоочистителя: 1 - выходной вал мотор-редуктора; 2 - крышка; 3 - ведомая шестерня; 4 - щеткодержатель; 5 - корпус; 6 - втулка вала якоря; 7 - войлочное кольцо; 8 - якорь; 9 - постоянный магнит; 10 - пластина крепления редуктора; 11 - траверса; 12 - промежуточная шестерня; 13 - колодка с контактами концевого выключателя; 14 - термобиметаллический предохранитель; 15 - картер редуктора; 16 - блок шестерен
Информацию можно прочесть на сайте VAZBOOK.RU

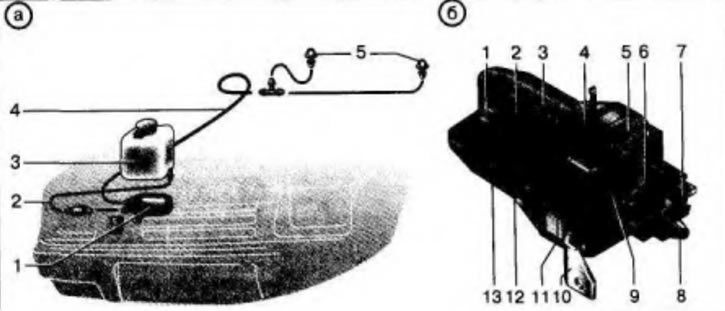

Рис. 6.4. Стеклоомыватель: а - общее устройство: 1 - мотонасос; 2 - трубка; 3 - бачок; 4 - комплект трубопроводов; 5 - жиклер омывателя; б - устройство электродвигателя мотонасоса: 1 - втулка вала якоря; 2 - якорь; 3 - наружный магнитопровод; 4 - щеткодержатель; 5 - крышка насоса; 6 - ведущая шестерня; 7 - всасывающий патрубок; 8 - нагнетающий патрубок; 9 - сальник; 10 - кронштейн крепления; 11 —корпус насоса; 12 - корпус электродвигателя; 13 - постоянный магнит
Алгоритм управления электродвигателем стеклоочистителя должен обеспечивать его непрерывную работу с малой и большой частотой вращения в зависимости от погодных условий, периодическое включение электродвигателя с перерывами в 3...5 с, а также укладку щеток при отключении стеклоочистителя в крайнее положение так, чтобы они не нарушали обзор.
На рис. 6.5 представлены схемы управления стеклоочистителем с приводом от электродвигателя с постоянными магнитами. В схему управления приводом входит двухпозиционный переключатель SA и концевой выключатель SQ. При положении I переключателя SA питание подается на электродвигатель М. При этом электродвигатель работает в непрерывном режиме.

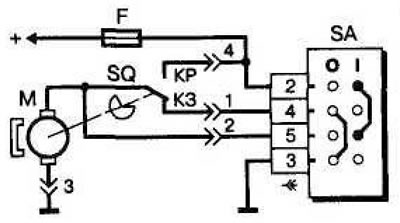

Рис. 6.5. Схема управления стеклоочистителем с возбуждением от постоянных магнитов: М - электродвигатель стеклоочистителя; F - предохранитель; SQ - концевой выключатель; КР - нормально разомкнутые контакты; КЗ - нормально замкнутые контакты; SA - переключатель режимов стеклоочистителя
Для остановки привода переключатель SA переводится в положение «О». Однако электродвигатель М при этом сразу не останавливается, получая питание через размыкающий контакт КР концевого выключателя SQ. После укладки рычагов стеклоочистителя в крайнее положение концевой выключатель SQ срабатывает, разрывая размыкающий контакт КР, и электродвигатель отключается от сети питания. При этом замыкается замыкающий контакт выключателя SQ и основные щетки электродвигателя оказываются соединенными накоротко. Возникает режим динамического торможения, ускоряющий остановку двигателя.
Прерывистый режим работы стеклоочистителя осуществляется при управлении электродвигателем с помощью специального реле РС514 (рис. 6.6).

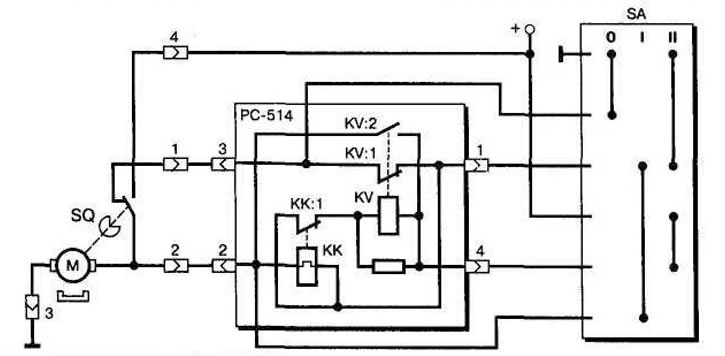

Рис. 6.6. Схема управления стеклоочистителем с реле РС514: М - электродвигатель стеклоочистителя; SQ - концевой выключатель; КК - термореле; KV - электромагнитное реле; SA - переключатель режимов стеклоочистителя
При переключении переключателя SA в положение II к сети питания подключается реле РС514. Через размыкающиеся контакты KK:1 теплового реле КК напряжение бортовой сети подается на обмотку реле KV, которое срабатывает, и замкнувшиеся контакты KV:2 обеспечивают подачу напряжения на двигатель стеклоочистителя М. Двигатель начинает работать. Одновременно к бортовой сети подключается биметалливое реле КК. Двигатель останавливается и в таком положении находится до тех пор, пока не остынет биметаллическая пластина теплового реле КК. По остывании пластины замыкаются контакты КК:1, реле KV срабатывает, и двигатель М начинает работать. Процесс повторяется с частотой 9...17 циклов в мин.
Схема соединений стеклоочистителя и омывателя ветрового стекла приведена на рис. 6.7. Включение стеклоомывателя происходит при переводе переключателя в нефиксированное положение. При этом напряжение бортовой сети подается через предохранитель «1» на двигатель стеклоомывателя.

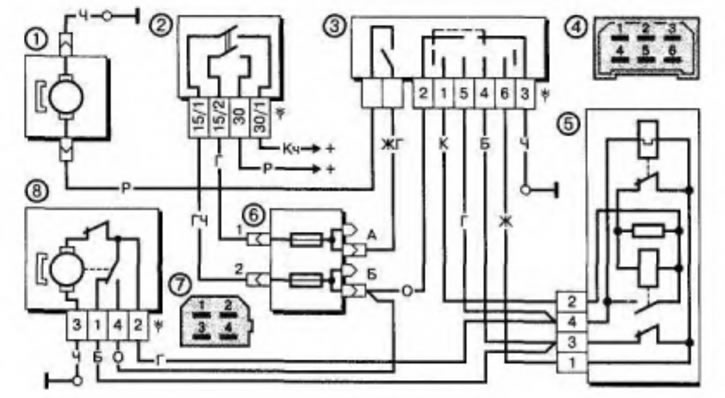

Рис. 6.7. Схема соединений стеклоочистителя: 1 - электродвигатель омывателя; 2 - выключатель зажигания; 3 - переключатель стеклоочистителя и омывателя; 4 - условная нумерация штекеров в колодке переключателя; 5 - реле прерывистой работы стеклоочистителя; 6 - блок-реле предохранителей; 7 - условная нумерация штекеров в колодках реле и электродвигателя очистителя ветрового стекла; 8 - электродвигатель стеклоочистителя
Таблица 6.1. Комплектация стеклоочистителя
| Наименование элемента | Обозначение элемента |
| Стеклоочиститель | 45.5205 |
| Электродвигатель стеклоочистителя | 80.3730 (МЭ255) |
| Реле прерывистой работы | РС-514 |
| Переключатель стеклоочистителя | 123.3709 |
Таблица 6.2. Коммутация выводов переключателя стеклоочистителя
| Положение переключателей стеклоочистителей | Коммутация выводов |
| I — постоянный режим стеклоочистителя | 2—5 |
| II — прерывистый режим стеклоочистителя | 2—1 |
| III — омыватель и стеклоочиститель (нефиксированное положение) |
