В стеклоочистителях возможны следующие характерные отказы.
А. Двигатель стеклоочистителя не работает на всех режимах
Подобная ситуация может возникнуть в результате перегорания предохранителя из-за повышенного сопротивления движению рычагов или короткого замыкания в цепях, неисправности переключателя режимов работы, обрыва или короткого замыкания проводов и, наконец, неисправности двигателя. Все эти неисправности, пользуясь контрольной лампой и данными табл. 6.4, можно найти по схеме, приведенной на рис. 6.16.

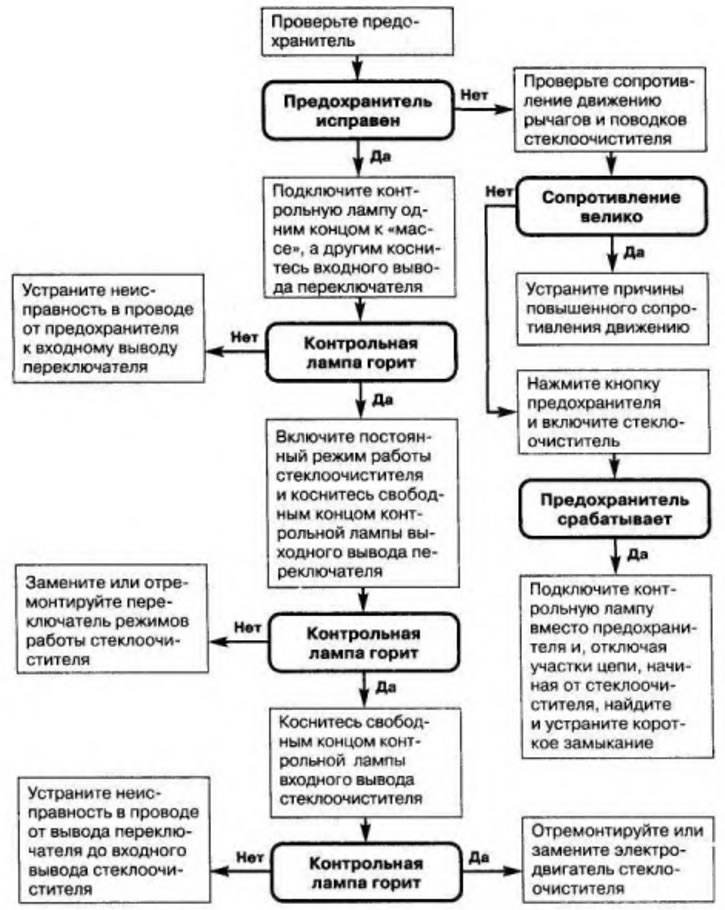

Рис. 6.16. Двигатель стеклоочистителя не работает на всех режимах

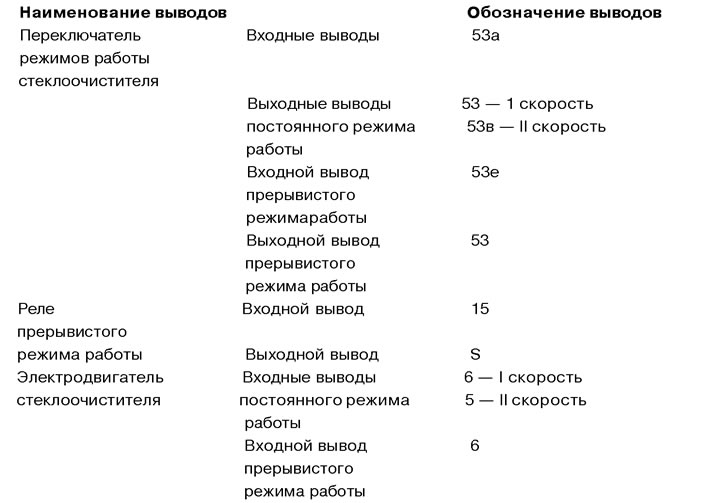

Таблица 6.4. Обозначение выводов системы управления стеклоочистителя
Б. Двигатель стеклоочистителя не работает в прерывистом режиме
Это возможно, если неисправно реле прерывистой работы стеклоочистителя либо возник обрыв или короткое замыкание в проводах. Пользуясь схемой, приведенной на рис. 6.17, с помощью контрольной лампы можно быстро найти неисправность.

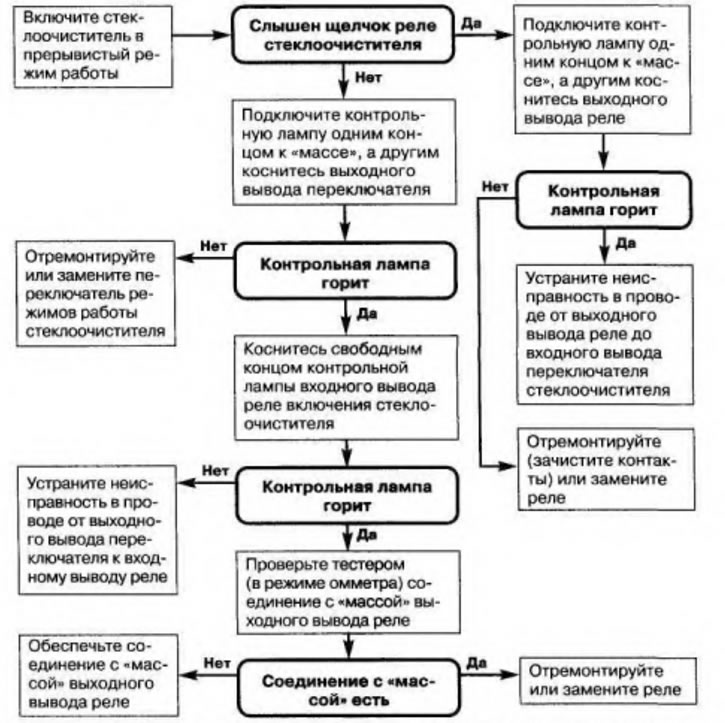

Рис. 6.17. Двигатель стеклоочистителя не работает в прерывистом режиме
Источник находится на веб-сайте [VazBook]
В. Якорь электродвигателя вращается с низкой частотой
Причинами являются загрязнение или окисление коллектора, задевание якоря за статор или заедание в подшипниках, а также неисправности в обмотках. Поиск этих неисправностей можно провести в последовательности по схеме на рис. 6.18.

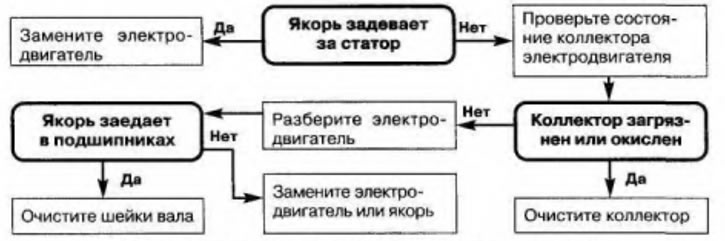

Рис. 6.18. Якорь электродвигателя вращается с низкой частотой
Г. Двигатель стеклоочистителя не останавливается при работе в прерывистом режиме
В этом случае возможны две неисправности: неразмыкание контактов концевого выключателя кулачком шестерни редуктора или отказ реле прерывистой работы стеклоочистителя (схема на рис. 6.19).

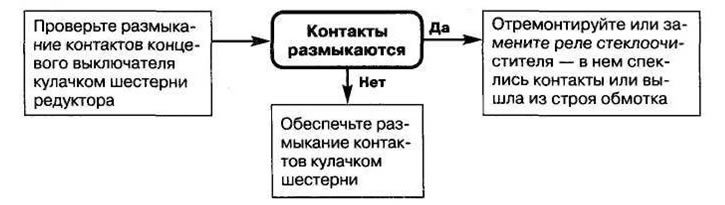

Рис. 6.19. Двигатель стеклоочистителя не останавливается при работе в прерывистом режиме
Д. Двигатель стеклоочистителя работает, но щетки неподвижны
Причинами могут быть слабое крепление кривошипа на оси шестерни редуктора или поломка зубьев шестерни. Проверьте сначала крепление кривошипа на оси шестерни редуктора, и если оно нормально, то замените шестерню редуктора.
