Неисправности вентилятора системы охлаждения двигателя

Неисправности электрических цепей вентиляторов охлаждения двигателя проявляются в том, что электродвигатель вентилятора либо не включается, либо не выключается.

А. Вентилятор системы охлаждения не выключается

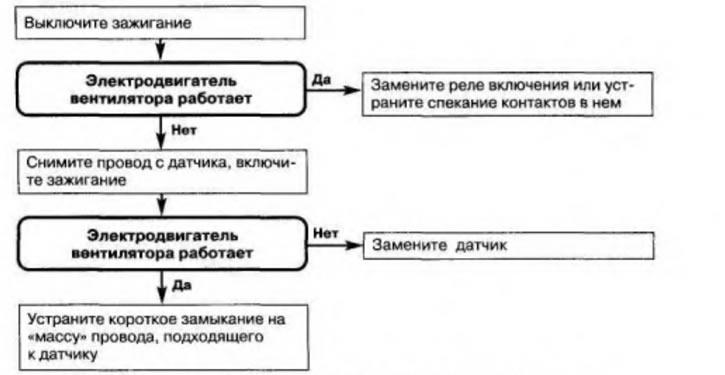

Вентилятор может не выключаться из-за короткого замыкания в датчике спекания контактов реле либо замыкания на «массу» провода, соединяющего датчик и реле включения. Найдите неисправность по схеме (рис. 6.25).

Б. Вентилятор системы охлаждения не включается

[Исходник можно найти на сайте: www.vazbook.ru]

В этом случае причинами могут быть: неисправности реле (обрыв обмотки и подгорание контактов), обрыв в датчике, неисправности электродвигателя, перегорание предохранителей либо обрыв или короткое замыкание в соединительных проводах.

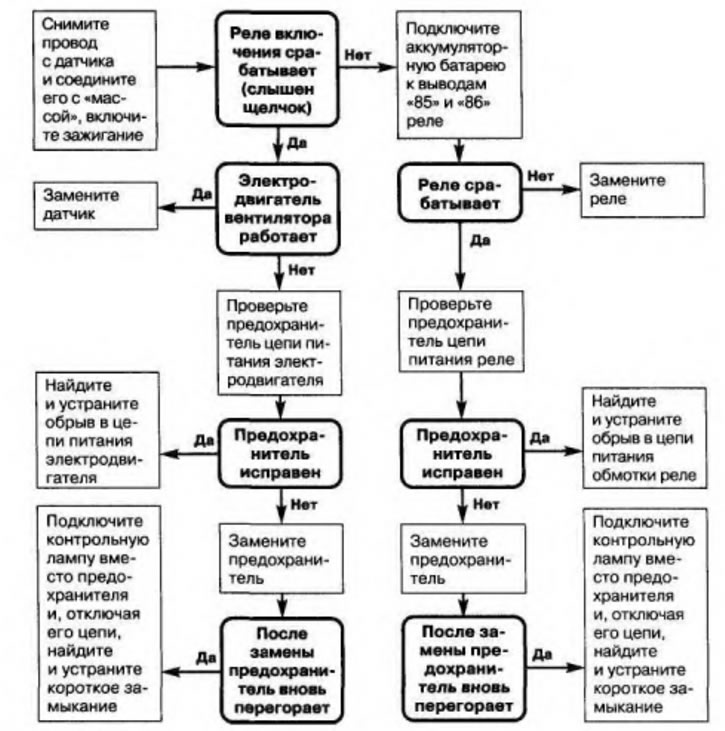

Найдите неисправность по схеме (рис. 6.26), пользуясь тестером.
