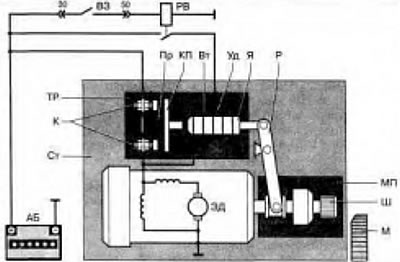

Рис. 1.1. Принципиальная схема системы пуска: АБ — аккумуляторная батарея; ВЗ — выключатель зажигания; СТ — стартер; ТР — тяговое реле; РВ — реле включения стартера, ЭД — электродвигатель стартера; МП — механизм привода; Вт — втягивающая обмотка тягового реле; Уд — удерживающая обмотка тягового реле; КП — контактная пластина (диск); К — контакты тягового реле; Я — якорь тягового реле; Пр — возвратная пружина тягового реле; Р — рычаг привода; Ш — шестерня привода; М — маховик коленчатого вала двигателя; «30», «50» — выводы выключателя зажигания
При повороте ключа зажигания в положение «пуск» замыкаются выводы «30» и «50» выключателя зажигания ВЗ. Напряжение аккумуляторной батареи АБ подается на обмотку реле включения РВ. Контакты реле включения РВ замыкаются, и напряжение батареи подается на втягивающую Вт и удерживающую Уд обмотки тягового реле ТР. По обмоткам протекает ток. При этом возникает магнитное поле, которое обеспечивает втягивание стального якоря Я тягового реле ТР внутрь обмоток. При движении якоря рычаг Р перемещает шестерню Ш механизма привода МП вперед до зацепления с венцом маховика М коленчатого вала. В момент зацепления шестерни Ш с венцом маховика М контактная пластина КП замыкает контакты К тягового реле ТР, и на электродвигатель стартера ЭД подается напряжение аккумуляторной батареи АБ. Якорь электродвигателя, вращаясь, обеспечивает проворачивание коленчатого вала двигателя. После пуска ключ зажигания возвращается в положение «зажигание». При этом выводы «30» и «50» выключателя зажигания ВЗ размыкаются, реле РВ обесточивается, якорь Я тягового реле ТР размагничивается и под действием возвратной пружины Пр отбрасывается в исходное положение.
При отбрасывании якоря Я в исходное положение контактная пластина КП размыкает контакты К, электродвигатель стартера ЭД отключается от аккумуляторной батареи АБ, а рычаг Р выводит шестерню Ш из зацепления с венцом маховика М коленчатого вала двигателя.
Элементы системы пуска
Комплектация системы пуска автомобилей «Ока» приведена в табл.
[Статья взята с онлайн-ресурса: www.VAZbook.ru]
| Наименование элемента | Тип элемента |
| Аккумуляторная батарея | 6СТ-44АЗ (6СТ-35А, 6iCT-36A) |
| Стартер | 39.3708 |
| Выключатель зажигания | 2108-3704 (KZ813) |
| Реле включения стартера | 113.3747 |
