Габаритный свет обеспечивается лампами, установленными в фарах (см. рис. 4.3) и задних фонарях 43.3716 (рис. 4.8). Противотуманный свет обеспечивается задними противотуманными фонарями 241.3716-01 (рис. 4.9).
Рис. 4.8. Задний фонарь 43.3716: 1 - световозвращатель; 2 - рассеиватель; 3 - основание (корпус) фонаря; 4 - винт крепления фонаря к кузову; 5 - лампа света заднего хода; 6 - лампа указателя поворота; 7 - лампа сигнала торможения
Рис. 4.9. Задний противотуманный фонарь 2412.3716: 1 - кронштейн крепления; 2 - корпус; 3 - лампа; 4 - патрон лампы; 5 - рассеиватель
Лампы освещения номерного знака установлены в фонарях 12.3717 (рис. 4.10) Схема соединения приборов наружного освещения приведена на рис. 4.11.

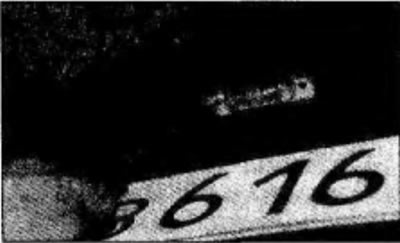

Рис. 4.10. Фонарь освещения номерного знака 12.3717

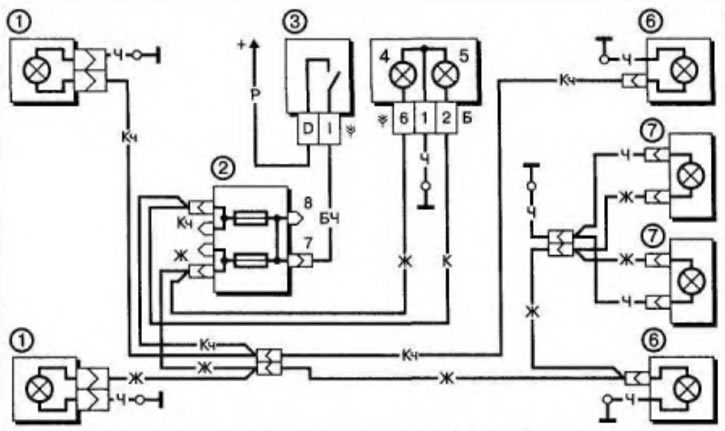

Рис. 4.11. Схемы соединений приборов наружного освещения: 1 - передние лампы габаритного света; 2 - блок предохранителей; 3 - выключатель наружного освещения; 4 - лампа сигнализации включения габаритного света; 5 - лампа освещения комбинации приборов; 6 - задние лампы габаритного света; 7 - лампы фонарей освещения номерных знаков
