Световые сигнализаторы заднего хода и торможения

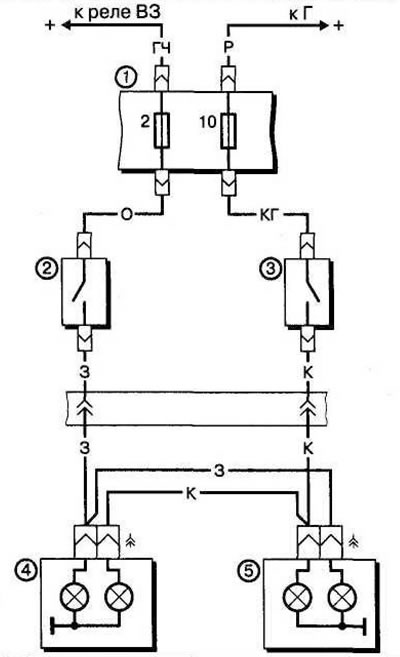

Сигнализация заднего хода и торможения осуществляется с помощью ламп, установленных в задних фонарях автомобилей (см. рис. 4.8) и включаемых соответствующими выключателями: торможения 15.3720 (рис. 4.20) и заднего хода 55.3710 (рис. 4.21). Схемы соединений сигнализаторов заднего хода и торможения приведены на рис. 4.22.

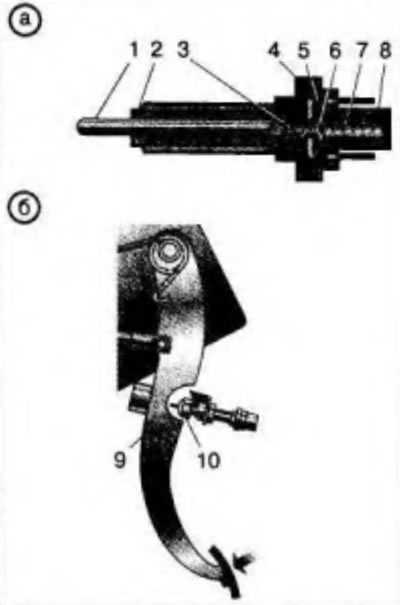

Рис. 4.20. Выключатель фонарей сигнала торможения 15.3720: а - устройство; б - размещение; 1 - кнопка; 2 - штуцер; 3 - пружина 4 - колпачок; 5 - вывод; 6 - подвижной контакт; 7 - пружина толкателя; 8 - изолирующее основание; 9 - педаль тормоза: 10 - выключатель 15.3720

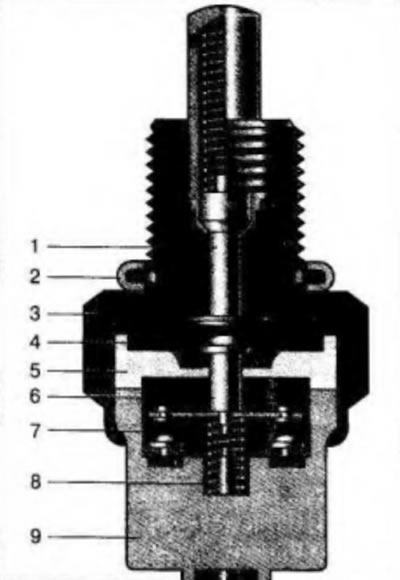

Рис. 4.21. Выключатель фонаря света заднего хода 55.3710: 1 - приводной шток (кнопка); 2 - уплотнительное кольцо; 3 - корпус; 4 - мембрана; 5 - вставка; 6 - изолирующий плунжер; 7 - подвижный контакт; 8 - пружина подвижного контакта; 9 - основание выключателя
