Диагностика неисправностей систем освещения и сигнализации

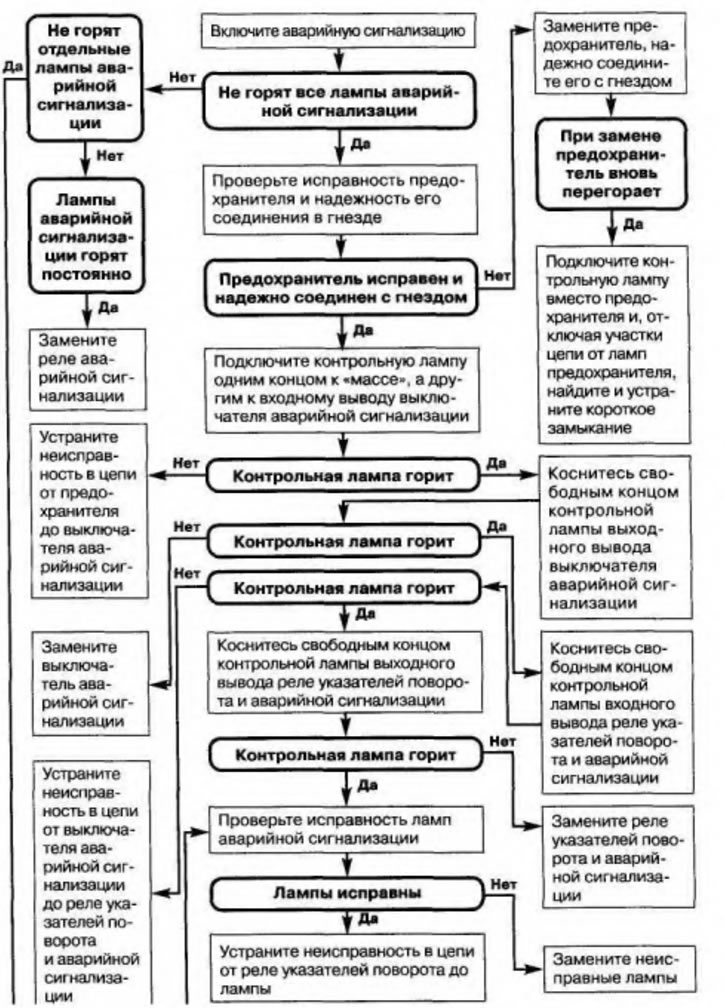

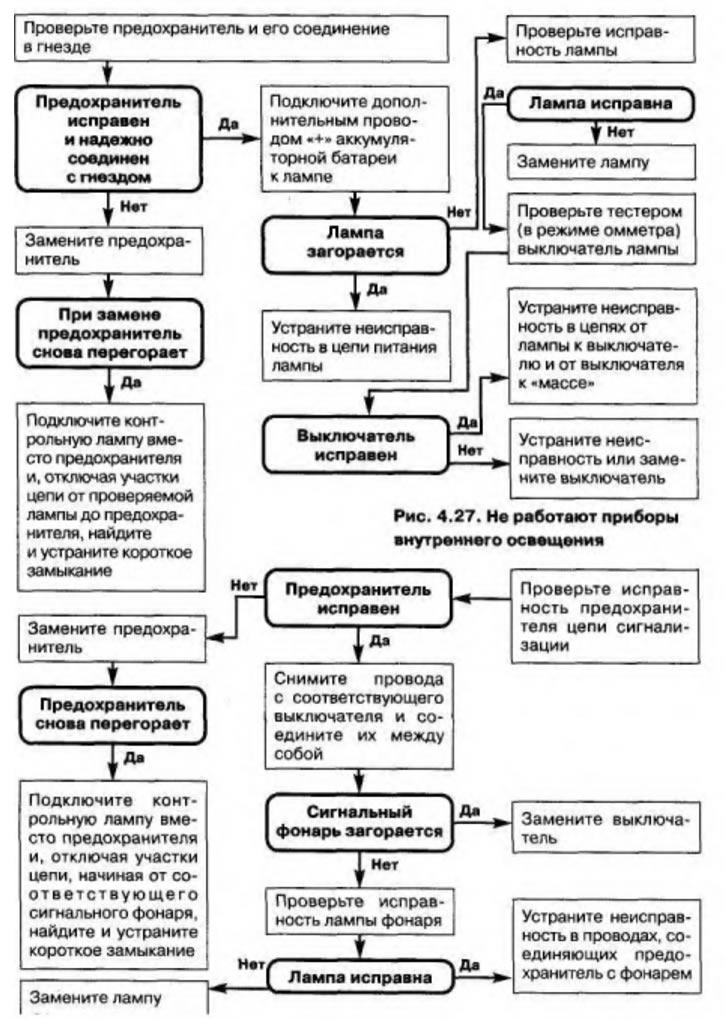

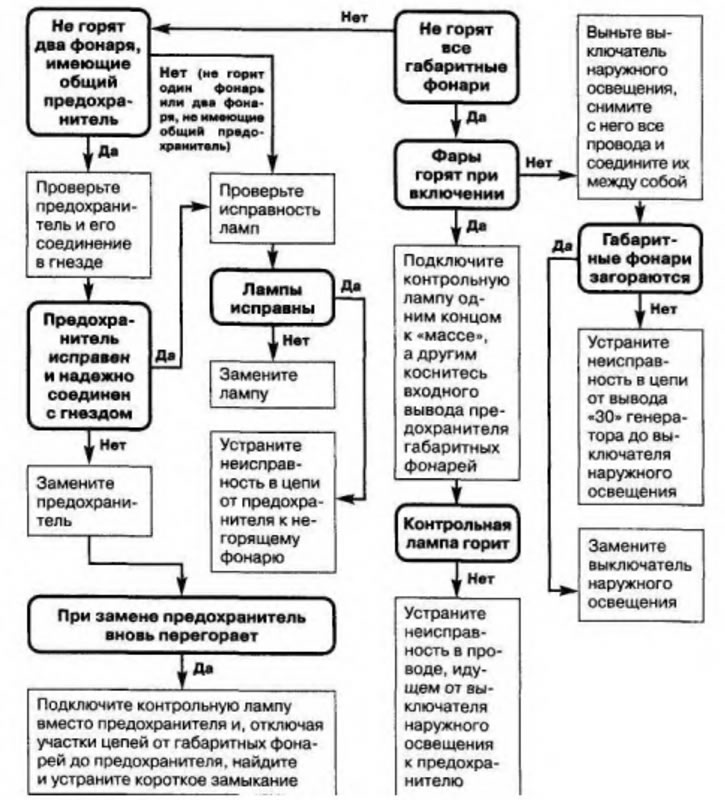

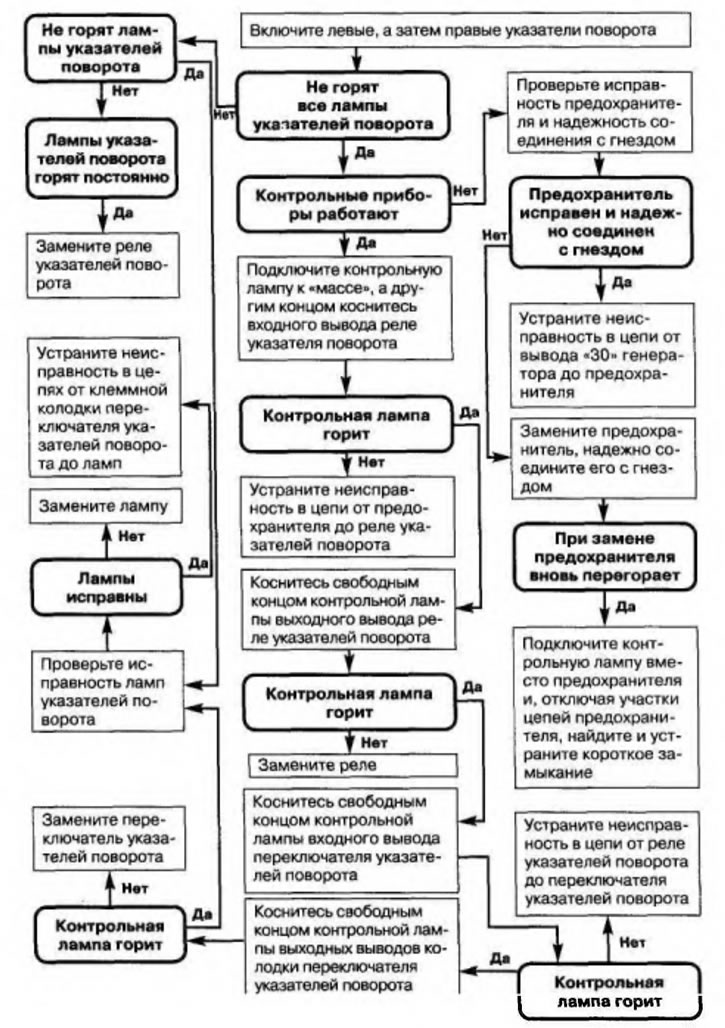

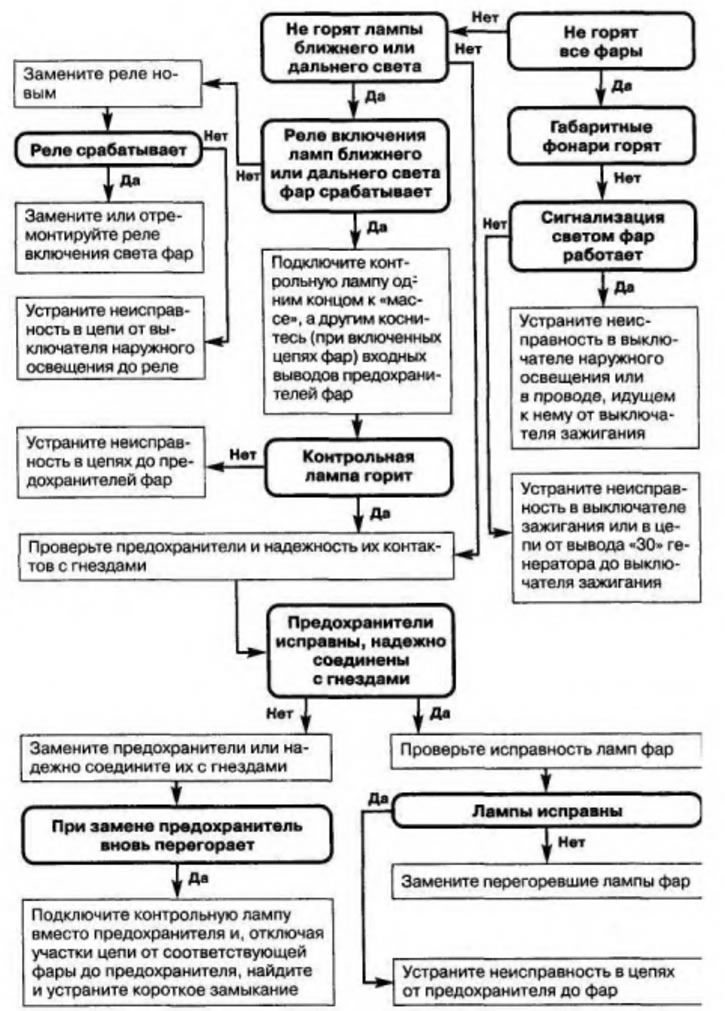

Неисправности систем освещения и световой сигнализации проявляются в том, что в них не работают те или иные приборы. Причинами неисправностей могут быть как перегорание ламп и предохранителей, так и обрывы, короткие замыкания проводов, дефекты выключателей, переключателей и реле. Неисправности можно легко найти, пользуясь алгоритмами, приведенными на рис. 4.23—4.27 и табл. 4.1—4.4. Для работы желательно иметь под рукой тестер, контрольную лампу и два куска провода длиной около 1 м.

Таблица 4.4. Обозначения выводов

Наименование выводов	Переключатель 123.3709	Прерыватель 231.3747	Выключатель 24.3710
Входной вывод	7 (свет фар) и 4 (поворот)	1	8
Выходной вывод	1,2 (свет фар) и 5,8 (поворот)	2	4
