Условные графические обозначения элементов электрооборудования

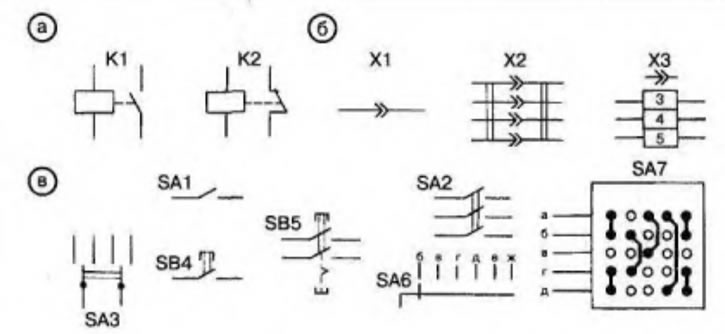

На рис. П.1 приведены условные графические изображения часто встречающихся элементов электрооборудования. Обозначения реле показаны на рис. П.1,а. Обмотка реле изображается прямоугольником с присоединенными к нему линиями электрической связи, символизирующими выводы. Обозначение контактов располагается напротив одной из узких сторон символа обмотки и соединяется с ним линией механической связи. Буквенный код реле — буква К. На рис. П.1,а приведены обозначения К1 с нормально разомкнутым контактом (при срабатывании реле контакт замыкается) и реле К2 с нормально замкнутым контактом (при срабатывании реле контакт размыкается).



Обозначения штекерных соединителей и штепсельных разъемов (буквенный код — X) приведены на рис. П.1,б. Штырь соединителя (например, XI) обозначается стрелкой с углом раскрыва 90 градусов, гнездо — «рогаткой». Принадлежность штырей или гнезд к одному много контактному соединителю, обозначенному на рис. П.1,б как Х2, показывается на схемах линией механической связи. Часто для упрощения схем многоконтактные соединители (например, ХЗ) обозначаются в виде пронумерованных прямоугольников с соответствующими символами (гнезда, штыря или того и другого вместе, см. рис.) над ними.



Выключатели и переключатели (см. рис. П.1,в) на электрических схемах изображаются на основе символов нормально разомкнутых контактов. Буквенный код выключателей и переключателей содержит две буквы. Первая буква обозначает тип коммутируемой цепи: S, если выключатель стоит в цепи управления, сигнализации и т.д., или Q, если выключатель установлен в цепи питания. Вторая буква характеризует способ управления: кнопочные выключатели и переключатели обозначаются буквой В (SB), остальные — буквой A (SA).

Если в выключателе несколько контактов, то символы подвижных контактов располагают параллельно и соединяют линией механической связи (например, выключатель SA2). В двухпозиционных переключателях, имеющих нейтральное положение (например, переключатель SA3), символ подвижного контакта изображается между символами неподвижных контактов, а возможность поворота его в обе стороны обозначают точкой. Отличительной особенностью кнопочных выключателей и переключателей является символ кнопки, соединенный с обозначением подвижного контакта линией механической связи. Если нужно показать, что кнопочный выключатель фиксируется в нажатом состоянии, используются специально предназначенные для этого символы контактов с фиксацией (см. рис. П.1, выключатель SB5). В противном случае используют изображение, приведенное для выключателя SB4.

В многопозиционных переключателях (например, SA6) в исходном положении подвижный контакт «а» соединен с неподвижным контактом «б». При переключении подвижный контакт «а» поочередно соединяется с неподвижными контактами «в», «г«и т.д.

Многопозиционные переключатели со сложной коммутацией цепей чаще всего изображаются так, как изображен переключатель SA7 (см. рис. П.1, в), который имеет пять положений, обозначенных цифрами. В положении «1» соединяются между собой цепи «а» и «б», «г«и «д», в положении «2» цепи «б» и «г», в положении «3» — «а» и «в», в положении «4» — цепи «а» и «д», в положении «5» — цепи «а» и «б», «г» и «д».
