На автомобилях «Ока» нет измерителя давления масла в системе смазки, а есть только датчик и контрольная лампа, сигнализирующая об аварийном давлении масла. В качестве манометра можно использовать штатный указатель уровня топлива. Для этого надо вывернуть датчик аварийного давления масла и на его место установить штуцер, применяемый на автомобилях ВАЗ-2106. Подобный штуцер можно изготовить и самостоятельно (рис. 7.5). В штуцер вворачивают штатный датчик аварийного давления масла и дополнительно — датчик давления ММ393-А, устанавливаемый на ВАЗ-2106. Дополнительный датчик надо соединить с указателем уровня топлива с помощью переключателя (рис. 7.6). Теперь указатель уровня топлива в положении I переключателя будет показывать уровень топлива в баке, а в положении II — давление масла, причем деление шкалы, обозначенное «4/4» будет соответствовать давлению масла 8 кгс/см2, а деление «1/2» — давлению 4 кгс/см2.

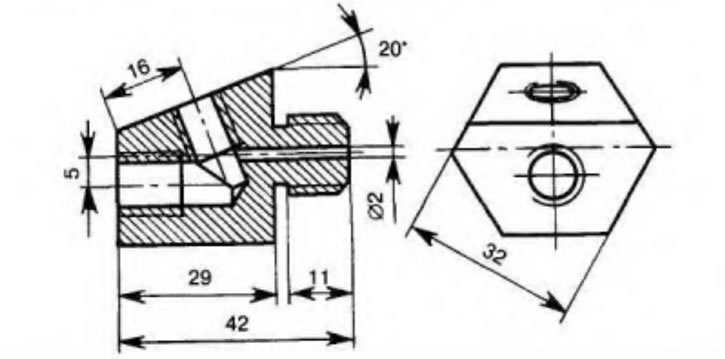

Рис. 7.5. Штуцер для установки датчика давления масла

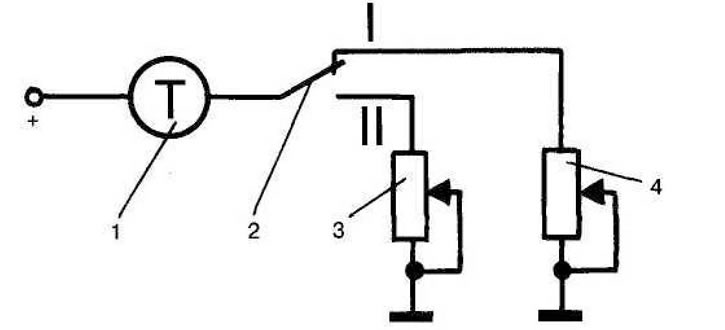

Рис. 7.6. Подключение дополнительного датчика для измерения давления масла: 1 - указатель уровня топлива; 2 - переключатель; 3 - дополнительный датчик давления масла; 4 - датчик уровня топлива
