Предупреждение. Перед тем как снять топливный модуль бензонасоса с автомобиля ознакомьтесь с правилами по технике безопасности при работе с системой питания (см. "Меры безопасности при обслуживании и ремонте системы питания").
Снятие
1. Сбрасываем на автомобиле давление в топливопроводе (см. "Топливопровод - сброс давления").
Предупреждение. Следует сбросить давление из топливопровода, даже если автомобиль не эксплуатировался продолжительное время. После сброса давления в трубках топливопровода остается небольшое количество топлива.
2. Удаляем скопившуюся пыль на топливном модуле.
3. Наносим проникающую смазку на шпильки с гайками.

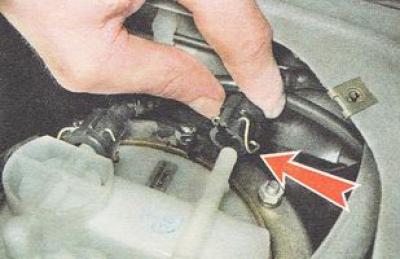

4. Нажав на пружинный фиксатор, отсоединяем наконечник трубки топливопровода от выходного (нагнетающего) патрубка топливного модуля бензонасоса.

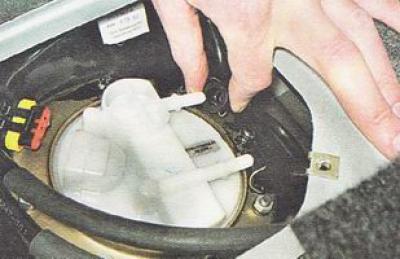

5. Аналогично отсоединяем наконечник двух трубок топливопровода от входного патрубка топливного модуля бензонасоса.

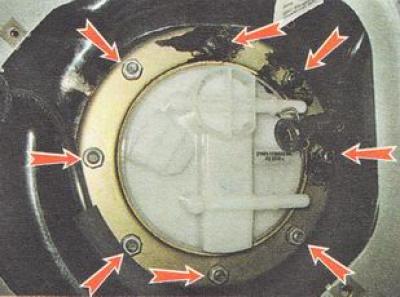

6. Торцовым ключом на 10 мм отворачиваем восемь гаек крепления прижимного кольца топливного модуля. Под гайками установлены пружинные шайбы.

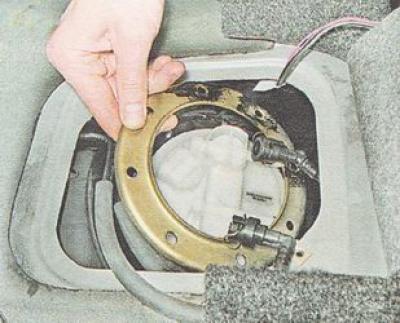

7. Снимаем прижимное кольцо.
8. Под ним установлено дистанционное кольцо и резиновая уплотнительная прокладка. Поврежденную уплотнительную прокладку заменяем.

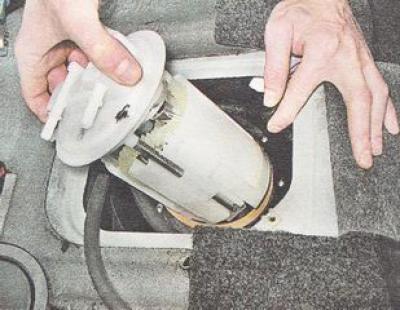

9. Вынимаем топливный модуль из бензобака.
Предупреждение. Снимая топливный модуль, не погните рычаг датчика указателя уровня топлива. Для этого слегка наклоните модуль бензонасоса и аккуратно выведите поплавок из отверстия топливного бака.
Соединение топливного модуля с бензобаком уплотнено резиновой прокладкой.
10. Выливаем бензин из корпуса топливного модуля бензонасоса в емкость объемом около 1 л.
11. Устанавливаем на автомобиль все снятые детали в последовательности, обратной снятию.

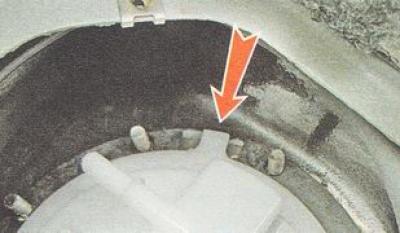

Предупреждение. При установке модуля бензонасоса в топливный бак убедитесь что, выступ на его крышке совпал с вырезом в дистанционном кольце.

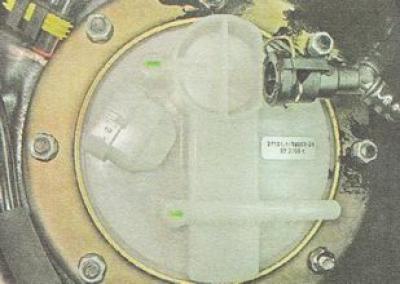

Тройник топливопровода должен быть подсоединен к входному патрубку топливного модуля.
При подтекании топлива заменяем уплотнительные кольца в негерметичных соединениях.
После подсоединения трубок топливопровода и разъемы жгута проводов включаем зажигание на 5 с и проверяем герметичность соединений.
