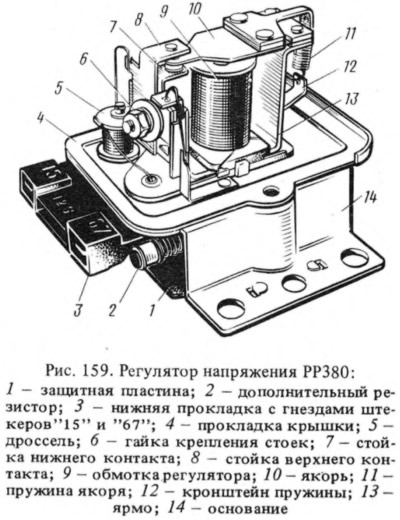

Когда напряжение генератора возрастает до 13,2—14,3 В, якорь регулятора начинает вибрировать, размыкая и замыкая верхние контакты. В цепь обмотки возбуждения генератора то включается, то выключается дополнительный резистор. Это 1-я ступень регулирования.
При дальнейшем повышении напряжения генератора (с увеличением частоты вращения ротора) начинает замыкаться и размыкаться нижняя пара контактов. Это 2-я ступень регулирования. При замыкании нижних контактов оба конца обмотки возбуждения замыкаются на массу и она обесточивается.
Техническая характеристика регулятора напряжения:
- Регулируемое напряжение при температуре регулятора и окружающей среды (50±3)°С, В:
- на 2-й ступени — 14,2±0,3
- на 1-й ступени ниже чем на второй не более, чем на — 0,7
- Сопротивление между штекером "15" и "массой", Ом — 27,7±2
- Сопротивление между штекерами "15" и "67" при разомкнутых контактах, Ом — 5,65±0,3
- Воздушный зазор между якорем и сердечником, мм — 1,4±0,07
- Расстояние между контактами 2-й ступени, мм — 0,45±0,1
