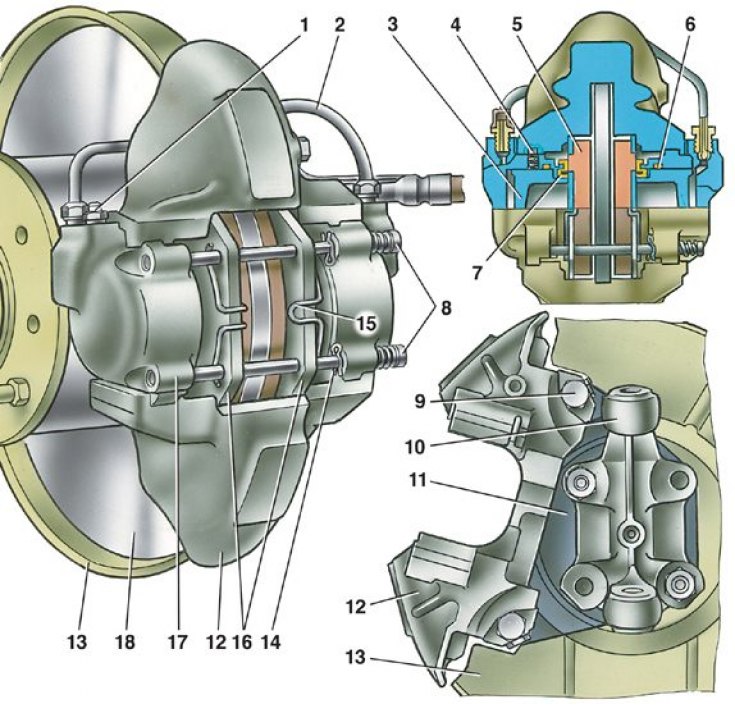

Тормозной механизм переднего колеса
1 – штуцер для прокачки привода тормозного механизма передних тормозов; 2 – соединительная трубка рабочих цилиндров; 3 – поршень колесного цилиндра; 4 – фиксатор колесного цилиндра; 5 – накладка тормозной колодки; 6 – уплотнительное кольцо; 7 – пылезащитный колпачок; 8 – пальцы крепления колодок; 9 – болт крепления суппорта к кронштейну; 10 – поворотный кулак; 11 – кронштейн крепления суппорта; 12 – суппорт; 13 – защитный кожух; 14 – шплинт; 15 – прижимная пружина колодки; 16 – тормозные колодки; 17 – колесный цилиндр; 18 – тормозной диск

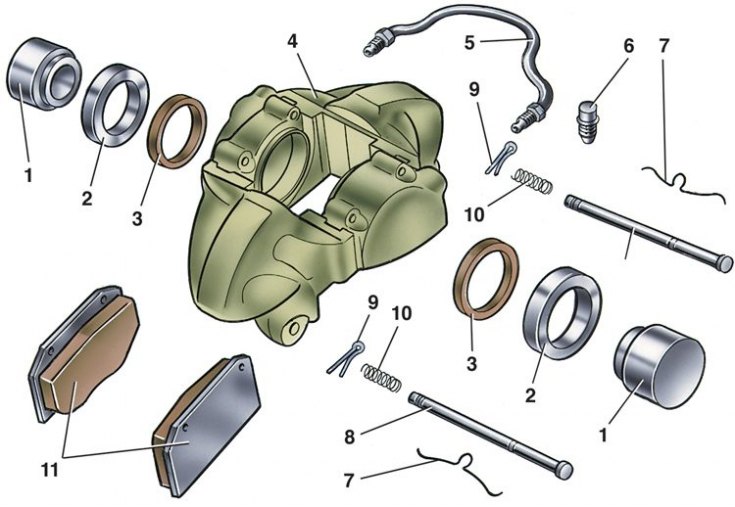

Детали суппорта тормозного механизма переднего колеса
1 – поршень; 2 – пылезащитный колпачок; 3 – уплотнительное кольцо; 4 – суппорт с цилиндрами; 5 – соединительная трубка колесных цилиндров; 6 – штуцер выпуска воздуха; 7 – прижимная пружина колодки; 8 – пальцы крепления тормозных колодок; 9 – шплинты; 10 – пружины; 11 – тормозные колодки
Тормозной механизм переднего колеса дисковый. Он состоит из показанных на рис. Тормозной механизм переднего колеса и Детали суппорта тормозного механизма переднего колеса суппорта 12 (4) в сборе с рабочими цилиндрами 17, тормозного диска 18, двух тормозных колодок 16 (11), соединительных пальцев 8 (8) и трубопроводов.
Суппорт крепится к кронштейну 11 двумя болтами 9, которые стопорятся отгибанием на грань болтов стопорных пластин. Кронштейн 11 в свою очередь крепится к фланцу поворотного кулака 10 вместе с защитным кожухом 13 и поворотным рычагом. В суппорте выполнен радиусный паз, через который проходит тормозной диск 18 и два поперечных паза для размещения тормозных колодок 16. В приливах суппорта имеются два окна с направляющими пазами, в которых установлены два противолежащих цилиндра 17. Для фиксации цилиндров относительно суппорта в цилиндре установлен пружинный фиксатор 4, входящий в боковой паз суппорта.
В каждом цилиндре расположен поршень 3 (1), который уплотняется резиновым кольцом 6 (3). Оно расположено в канавке цилиндра и плотно обжимает поверхность поршня. Полость цилиндра защищена от загрязнения резиновым колпачком 7 (2).
Рабочие полости цилиндров соединены между собой трубопроводом 2 (5). Во внешний цилиндр ввернут штуцер 1 (6) для прокачки контура привода передних тормозов, во внутренний – штуцер шланга для подвода тормозной жидкости.
Поршень 3 упирается в тормозные колодки 16, которые установлены на пальцах 8 и поджимаются к ним пружинами 15 (7). Пальцы 8 удерживаются в цилиндре шплинтами 14 (9).
Тормозной диск 18 крепится к ступице колеса двумя установочными штифтами.
