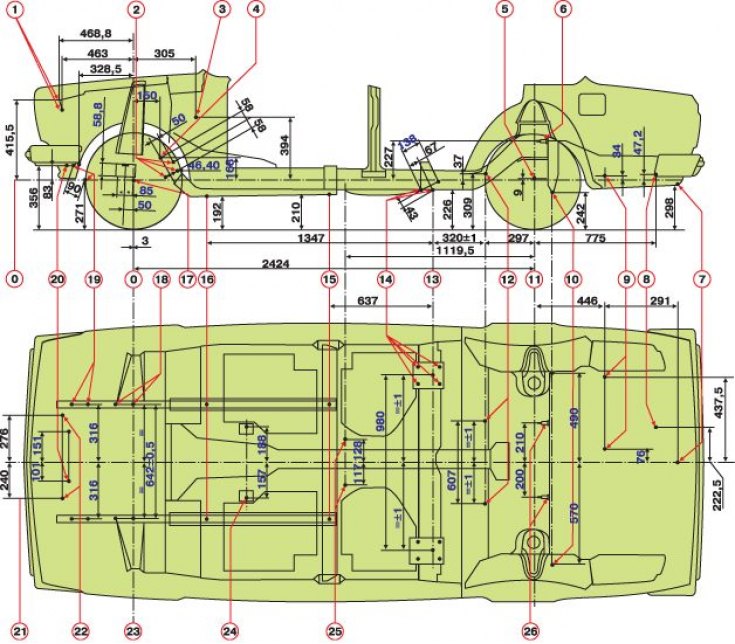

Основные размеры проверки точек крепления агрегатов
0 – базовая линия; 1 – верхнее крепление радиатора; 2 – крепление картера рулевого механизма и маятникового рычага; 3 – ось педалей тормоза и сцепления; 4 – центр рулевого механизма; 5 – центр колеса; 6 – крепление амортизаторов задней подвески; 7 – центр заднего технологического отверстия центрального усилителя пола багажника; 8 – заднее крепление глушителя выпуска газов; 9 – переднее крепление глушителя; 10 – крепление поперечной штанги задней подвески; 11 – ось задних колес; 12 – оси болтов крепления верхних продольных штанг задней подвески; 13 – оси болтов крепления нижних продольных штанг к кронштейнам кузова; 14 – крепление кронштейнов нижних продольных штанг; 15 – центр заднего технологического отверстия переднего лонжерона; 16 – центр технологического отверстия переднего лонжерона; 17 – центр колеса; 18 – точки крепления поперечины передней подвески; 19 – крепление стабилизатора поперечной устойчивости; 20 – нижнее крепление радиатора; 21 – ось автомобиля; 22 – верхнее крепление радиатора; 23 – ось передних колес; 24 – крепление задней подвески двигателя; 25 – крепление опоры карданного вала; 26 – крепление амортизаторов задней подвески

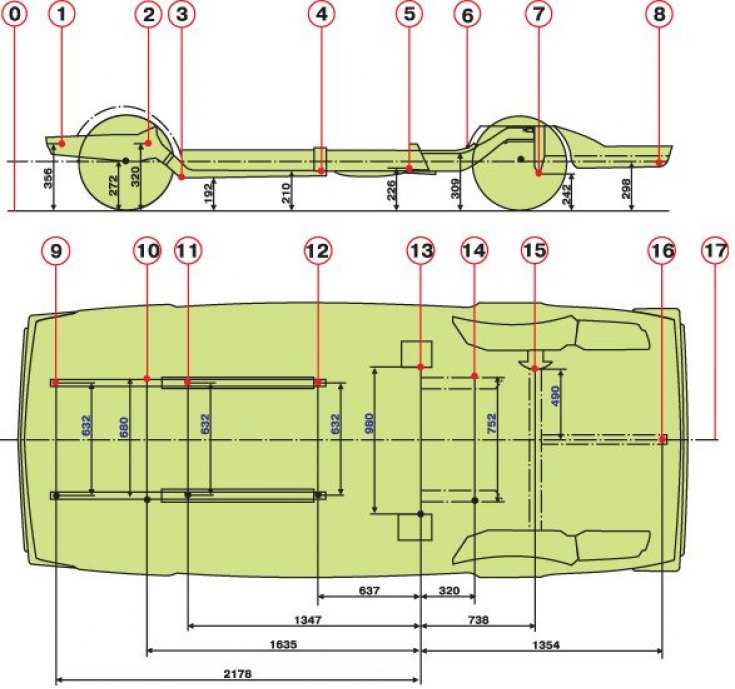

Контрольные точки проверки пола кузова
0 – линия отсчета; 1 – пересечение осей передних болтов крепления стабилизатора поперечной устойчивости с поверхностями лонжеронов; 2 – центр осей нижних болтов крепления картера рулевого механизма и кронштейна маятникового рычага; 3 – пересечение центров передних технологических отверстий переднего пола с поверхностями лонжеронов; 4 – пересечение задних технологических отверстий лонжеронов переднего пола с поверхностями лонжеронов; 5 – центр осей болтов крепления нижних продольных штанг; 6 – центр осей крепления верхних продольных штанг; 7 – пересечение оси болта крепления поперечной штанги с кронштейном кузова; 8 – пересечение центра заднего технологического отверстия центрального усилителя заднего пола с поверхностью усилителя; 9 – центр осей передних болтов крепления стабилизатора поперечной устойчивости; 10 – пересечение центров осей нижних болтов крепления картера рулевого механизма и кронштейна маятникового рычага с поверхностями брызговиков лонжеронов; 11 – центры передних технологических отверстий лонжеронов переднего пола; 12 – центры задних технологических отверстий лонжеронов переднего пола; 13 – пересечение осей болтов крепления нижних продольных штанг с наружными поверхностями кронштейнов кузова; 14 – пересечение осей болтов крепления верхних продольных штанг с наружными поверхностями средних лонжеронов; 15 – пересечение оси болта крепления поперечной штанги с кронштейном кузова; 16 – центр заднего технологического отверстия центрального усилителя заднего пола; 17 – продольная ось автомобиля

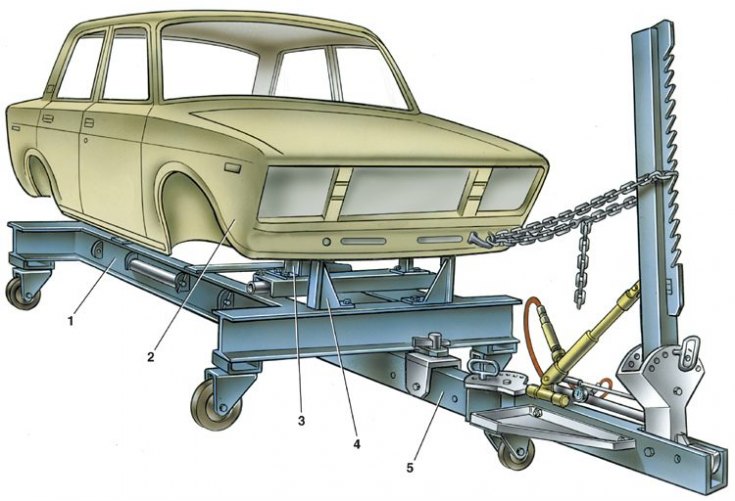

Установка для ремонта и контроля кузовов с приспособлением для правки
1 – рама установки: 2 – кузов автомобиля; 3 – кронштейн крепления поперечины передней подвески; 4 – кронштейн крепления стабилизатора поперечной устойчивости; 5 – приспособление для правки со стрелой и гидравлическим устройством

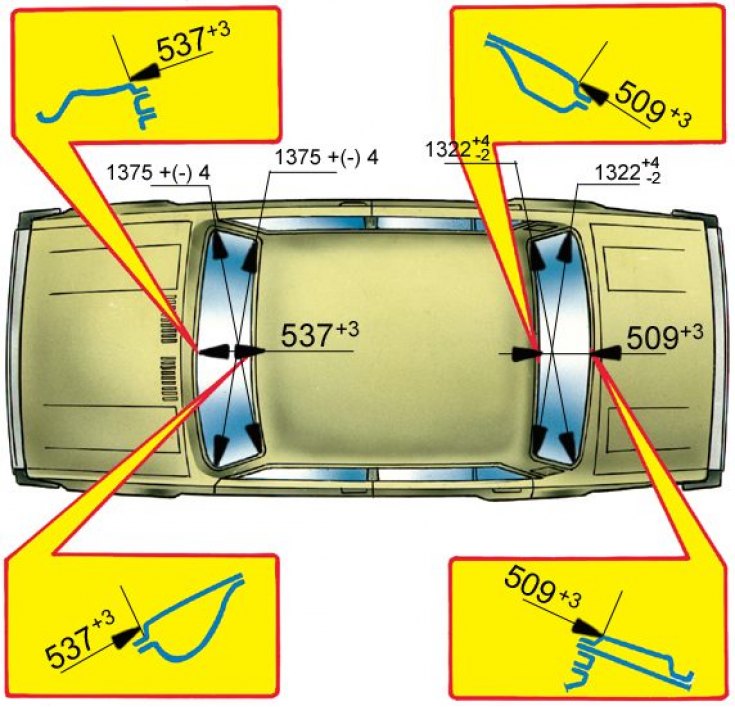

Справочные линейные размеры проемов ветрового и заднего окон
Значительная часть ремонтных работ кузовов приходится на аварийные автомобили, которые в большинстве случаев требуют проверки геометрии точек крепления узлов и агрегатов шасси автомобиля.
Для контроля геометрии точек крепления узлов шасси, показанных на рис. Основные размеры проверки точек крепления агрегатов и рис. Контрольные точки проверки пола кузова, а также для выполнения сложного ремонта с одновременным контролем используется установка для ремонта и контроля кузовов в сочетании с приспособлениями для правки (см. рис. Установка для ремонта и контроля кузовов с приспособлением для правки).
Приспособление для правки закрепляется на раме со стороны деформированной части кузова.
Повреждения кузова могут быть самими различными. Поэтому правила ремонта в каждом отдельном случае должны быть своими, наиболее подходящими для этих повреждений.
Почти во всех случаях повреждений необходимо снимать некоторые детали, чтобы обнаружить повреждения, выправить и выверить остов. В случаях серьезных повреждений убирают все легкосъемные внутренние обивочные части, чтобы облегчить измерения, контроль и установку гидравлических или винтовых домкратов для устранения перекосов и прогибов.
Правкой необходимо восстановить первоначальные линейные размеры остова кузова.
Диагональные размеры проемов окон должны составлять для ветрового окна (см. рис. Справочные линейные размеры проемов ветрового и заднего окон) 1375±4 мм, для заднего – 1322+4 (1322–2) мм. Расстояния между фланцами проемов окон по оси автомобиля должны быть равными соответственно для ветрового окна 537 мм³, для заднего – 509 мм³.
Разница диагональных размеров проема ветрового окна, а также проемов заднего окна, капота, крышки багажника одного кузова не должна превышать 2 мм.
Наиболее часто при ремонте остова требуется замена крыльев, панелей крыши, передка и задка. Методы замены и ремонта этих деталей можно взять за основу при ремонте и других деталей каркаса. Необходимо также знать расположение сварных швов.
