Устанавливаем распределительный вал в положение, соответствующее концу такта сжатия 4-го цилиндра (см. Регулировка зазора между рычагами и кулачками распределительного вала).

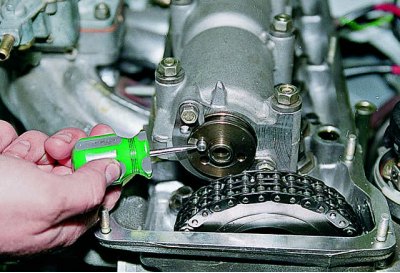

Ключом «на 13» ослабляем затяжку колпачковой гайки натяжителя цепи. Упираясь монтажной лопаткой в башмак натяжителя, отжимаем шток натяжителя и фиксируем его, затянув колпачковую гайку (шланг радиатора снят для наглядности).

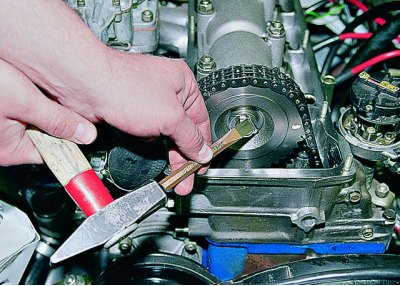

Отгибаем край стопорной шайбы болта крепления звездочки распределительного вала.

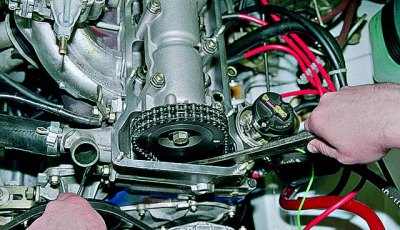

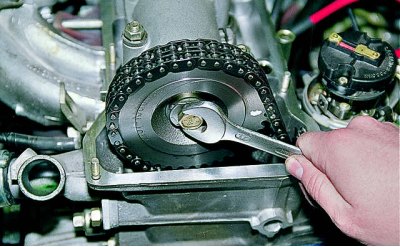

Включаем передачу и ключом «на 17» отворачиваем болт звездочки.
Снимаем болт вместе с шайбами.

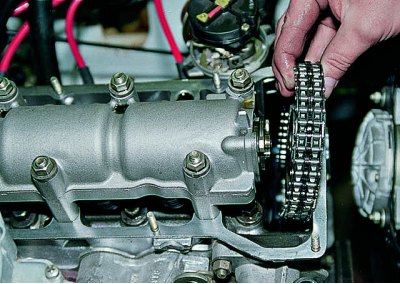

Снимаем звездочку вместе с цепью распределительного вала и укладываем в головку блока. Чтобы цепь не перескочила, привязываем ее к звездочке.

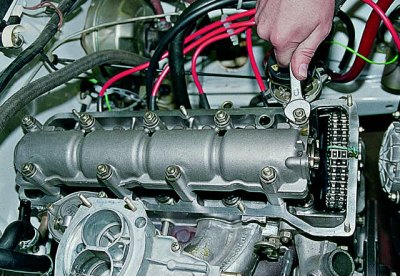

Ключом «на 13» отворачиваем девять гаек крепления корпуса подшипников распределительного вала.
(Текст скопирован с онлайн-портала: www.VAZbook.ru)

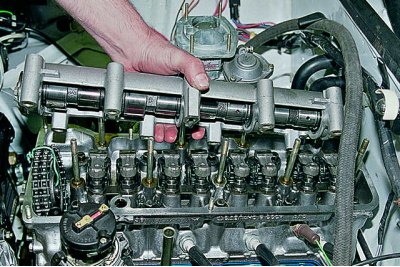

Снимаем корпус в сборе с распределительным валом со шпилек.

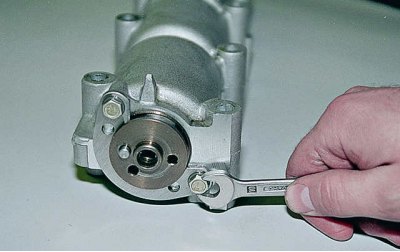

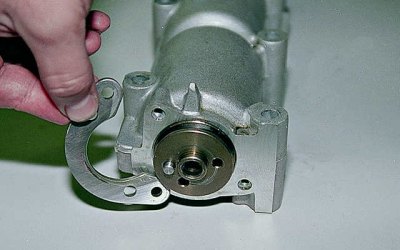

Ключом «на 10» отворачиваем два болта крепления упорного фланца к корпусу...
...и снимаем фланец.

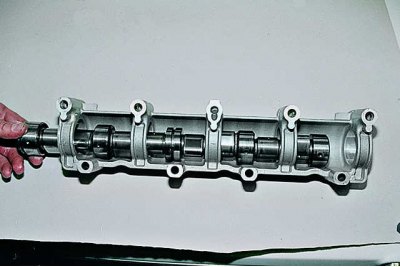

Извлекаем распределительный вал из корпуса.

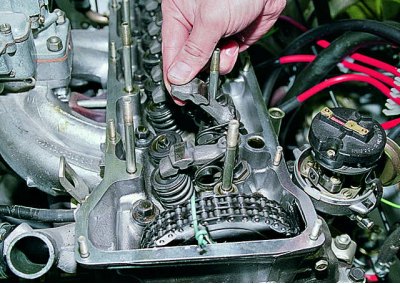

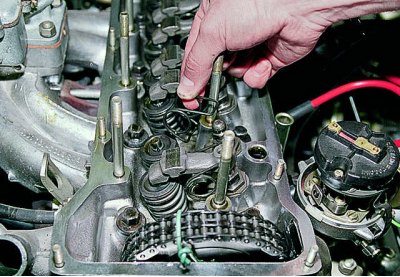

Приподнимаем рычаг клапана, освобождаем его от пружины. Снимаем рычаг.
Снимаем пружину рычага.
Устанавливаем распределительный вал в обратной последовательности, при этом его шпонка должна находиться с левой стороны (при взгляде спереди).
Затягиваем гайки крепления корпуса подшипников в очередности, указанной на рисунке.

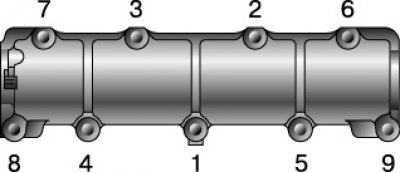

Порядок затягивания гаек крепления корпуса подшипников распределительного вала.
