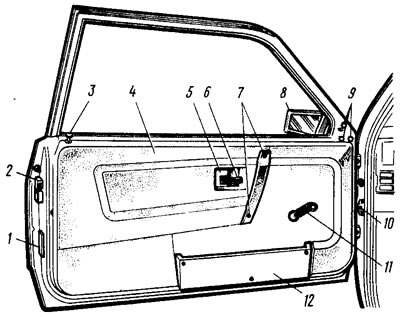

Рис. 159. Передняя дверь: 1 - катафот; 2 - наружный замок двери; 3 - кнопка выключения замка; 4 - обивка двери; 5 - облицовка внутренней ручки; 6 - внутренняя ручка двери; 7 - винты крепления подлокотника; 8 - наружное зеркало заднего вида; 9 - винты крепления зеркала заднего вида; 10 - ограничитель открывания двери; 11 - ручка стеклоподъемника; 12 - карман обивки двери
Ограничитель открывания двери
Плоский стержень ограничителя одним концом крепится пальцем к стойке кузова, второй конец имеет штифт, ограничивающий максимальное открывание. Стержень с обеих сторон имеет выштамповки. К стержню с двух сторон прижимаются стальные ролики, которые вставляются в сухарь, изготовленный из полиамида. Ролики за выштамповки стержня фиксируют открытое положение двери.
Стеклоподъемник. Крепится на внутренней панели двери гайками к приварным болтам. Трос 3 (рис. 160) охватывает два ролика 4. установленных на верхнем и нижнем кронштейнах направляющей трубы стеклоподъемника В корпусе привода 6 трос наматывается на барабан. На ведущем валике располагается пружинный тормоз, препятствующий самопроизвольному опусканию стекла. Ручка стеклоподъемника крепится на шлицевом конце ведущего валика с помощью облицовки ручки, которая при установке на ручку входит в кольцевую проточку валика. Обойма опускного стекла крепится двумя болтами к пластине подъема стекла.

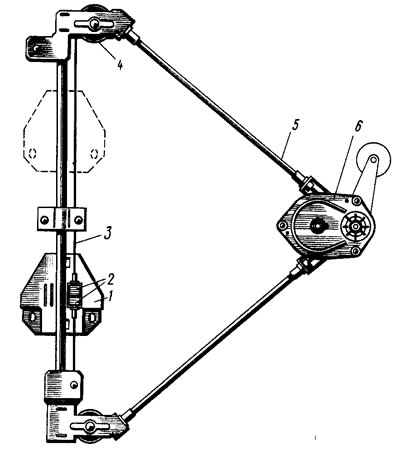

Рис. 160. Стеклоподъемник двери: 1 - пластина крепления опускного стекла; 2 - пружины выбора слабины троса при его вытяжке; 3 - трос; 4 - ролик; 5 - оболочка троса; 6 - механизм привода стеклоподъемника
Замок передней двери
Замок роторного типа (рис. 161); при закрывании двери на храповик 22 действует палец фиксатора 21, закрепленного на стойке кузова. Храповик 22 поворачивается, и собачка 20 под действием пружины запирает его за первый или второй зуб, обеспечивая предварительное или полное закрывание двери. Неполное закрывание двери легко определить по стуку пальца фиксатора в храповике или по имеющемуся перемещению двери при ее подтягивании. Храповик и собачка устанавливаются на осях наружного замка. Наружный замок вместе с внутренним замком крепятся двумя винтами к заднему торцу двери. Палец 19 привода замка концом входит во внутренний замок.

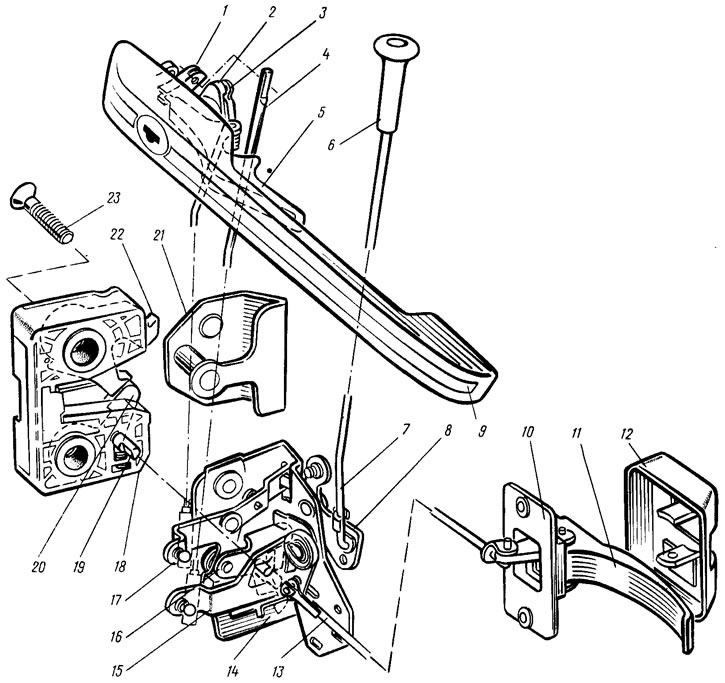

Рис. 161. Замок передней правой двери: 1 - поводок клавший; 2 - поводок выключи геля замка; 3 - тяга выключения; 4 - тяга наружного привода; 5 - клавиша, 6 - кнопка выключения замка; 7 - тяга кнопки выключения; 8, 17 - рычаги выключения; 9 - наружная ручка; 10 - кронштейн внутренней ручки; 11 - внутренняя ручка двери; 12 - облицовка внутренней ручки; 13 - тяга внутреннего привода; 14 - корпус внутреннего замка; 15 - рычаг наружного привода; 16 - промежуточный рычаг; 18 - корпус наружного замка; 19 - палец привода замка; 20 - собачка; 21 - фиксатор; 22 - храповик; 23 - винт крепления замка
К наружной панели двери через уплотнительную прокладку крепится двумя гайками наружная ручка 9 двери с подпружиненной клавишей 5 и выключателем замка. Поводки 1 и 2 клавиша и выключателя тягами соединяются с рычагом 15 наружного привода и промежуточным рычагом 17 выключателя замка.
При нажатии на клавишу 5 ее поводок 1 давит на тягу 4 и действует на рычаг 15 наружного привода, который, в свою очередь, давит на палец промежуточного рычага 16. Промежуточный рычаг нажимает на палец 19 привода замка. Палец отводит собачку 20 и освобождает храповик 22. Под действием сжатого уплотнителя дверь открывается.
При оттягивании внутренней ручки двери 11 тяга 13 внутреннего привода поворачивает рычаг внутреннего привода, который вторым плечом нажимает на промежуточный рычаг 16, через палец 19 освобождает собачку и храповик — дверь открывается.
Для предотвращения доступа в салон снаружи предусматривается выключение замка. При нажатии на кнопку 6 выключения замка тяга 7 кнопки поворачивает двухплечий рычаг 8. который плечом действует на рычаг 17. Последний отводит промежуточный рычаг 16 в сторону, чем исключает возможность воздействия на палец 19 и собачку и, следовательно, не дает освободить храповик 22 замка. Выключение замка может быть осуществлено и выключателем замка. При повороте ключа выключателя поводок 3 через тягу воздействует непосредственно на рычаг 17 выключения замка.
