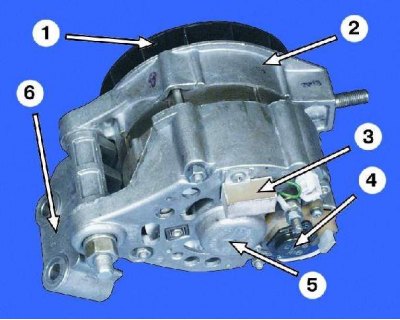

1 – крыльчатка вентилятора; 2 – генератор; 3 – конденсатор; 4 – регулятор напряжения в сборе с щеткодержателем; 5 – маркировка генератора; 6 – кронштейн
Перед началом: отсоедините провод от клеммы "–" аккумуляторной батареи.
Примечание. Генератор надо снимать вместе с кронштейном, так как вынуть болт крепления генератора к кронштейну мешает лонжерон кузова.

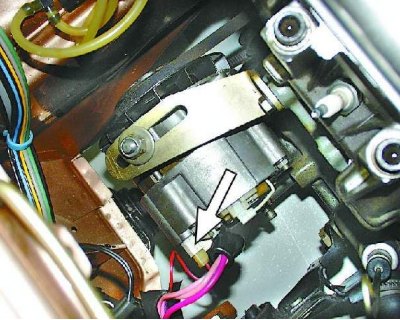

1. Отсоедините колодку с проводом от клеммы генератора.

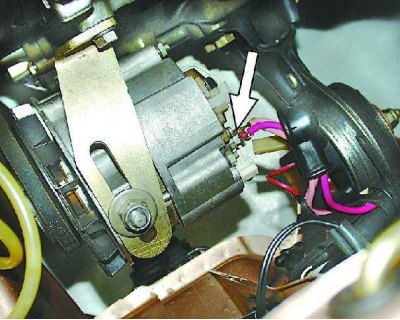

2. Сдвиньте резиновый чехол, отверните гайку и отсоедините провода от клеммы "30" генератора.

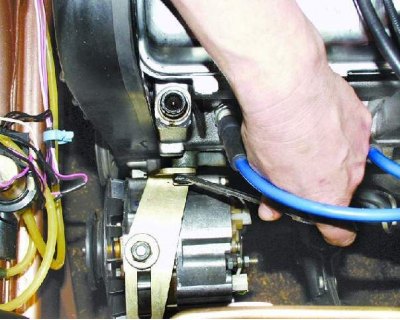

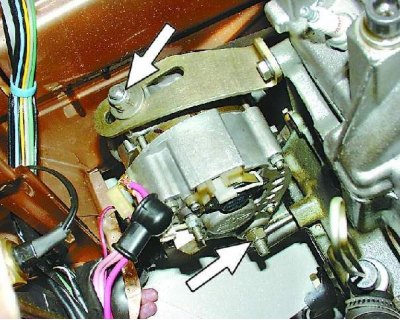

3. Ослабьте регулировочную гайку и нижнюю гайку крепления генератора.

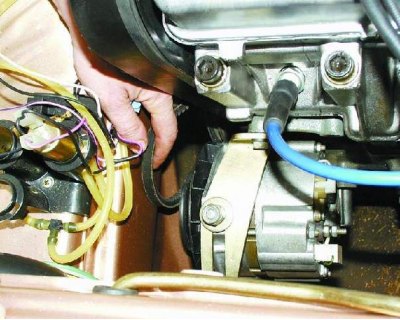

4. Переместите генератор к двигателю и снимите ремень.
5. Отверните болт крепления регулировочной планки.
Оригинал можно увидеть на сайте vazbook

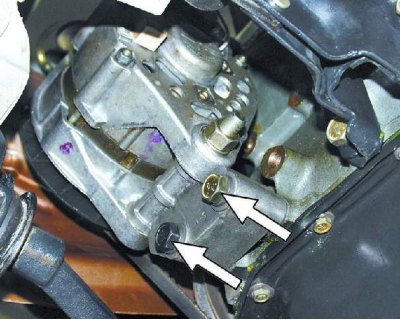

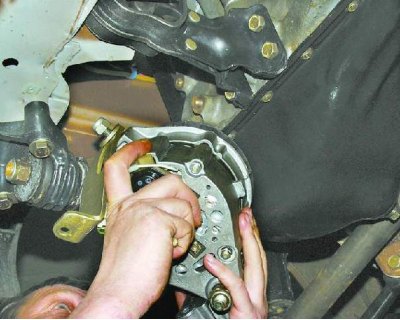

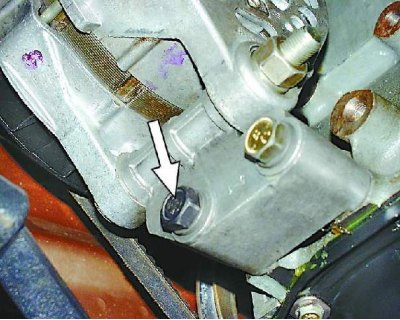

6. Снизу моторного отсека отверните два болта крепления кронштейна, придерживая генератор.
7. Снимите генератор с автомобиля.
8. Установите генератор в обратном порядке. При креплении кронштейна генератора более длинный болт устанавливается ближе к приводу генератора! После установки отрегулируйте натяжение ремня (см. подраздел 11.13.).
