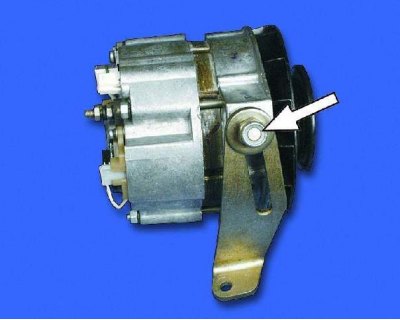

1. Отверните гайку и снимите регулировочную планку.
2. Отверните гайку крепления и выньте поджимную втулку.
3. Выньте болт и снимите кронштейн с генератора.

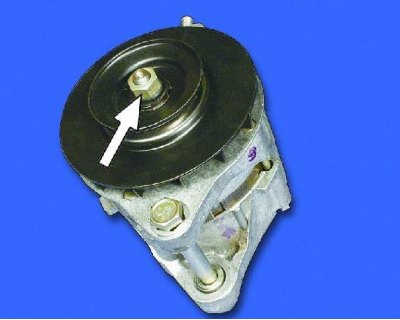

4. Отверните гайку крепления, удерживая шкив от проворачивания (см. примечание), и снимите шкив вместе с крыльчаткой вентилятора. Выньте из вала якоря сегментную шпонку.
Примечание. Завод-изготовитель рекомендует удерживать шкив от проворачивания специальным приспособлением. Если приспособления нет, можно сделать так:

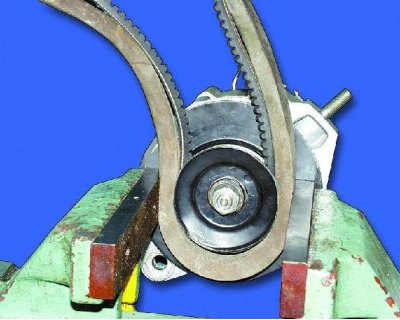

1. Наденьте на шкив ремень генератора и сверху на него наденьте еще один ремень большего сечения, чтобы не замять шкив.
2. Зажмите шкив с ремнями в тиски и отверните гайку крепления.

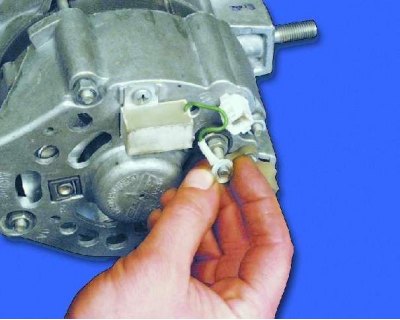

5. Отверните гайку и отсоедините провод конденсатора от клеммы "30" генератора.
6. Отверните винт и снимите конденсатор.

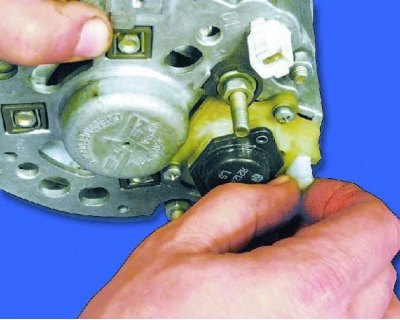

7. Отсоедините колодку с проводом от щеткодержателя.

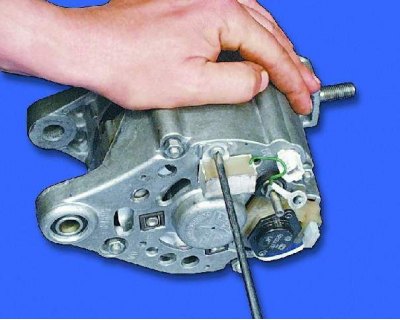

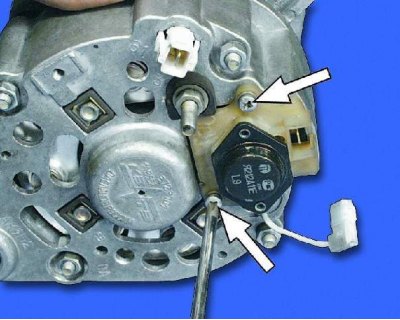

8. Отверните два винта крепления щеткодержателя.
Первоисточник опубликован на сайте: vazbook.ru

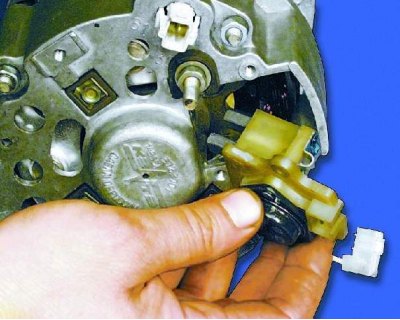

9. Выньте щеткодержатель с регулятором напряжения.

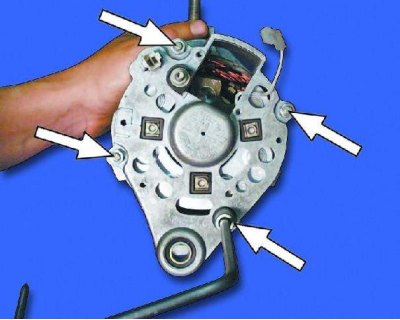

10. Отверните четыре гайки крепления...

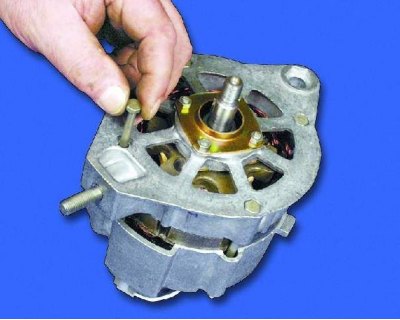

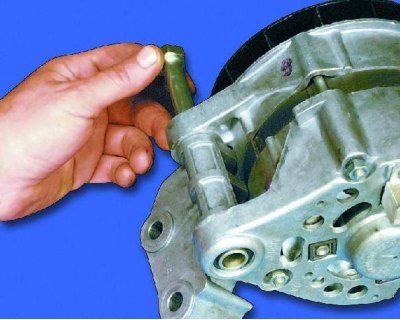

11....и выньте четыре стяжных болта.

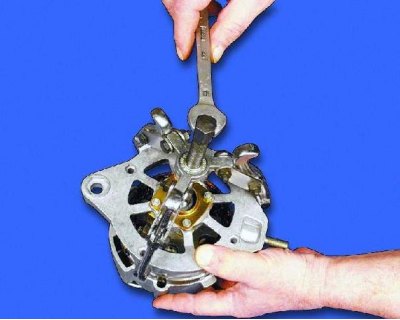

12. С помощью съемника снимите с вала якоря крышку со стороны привода.

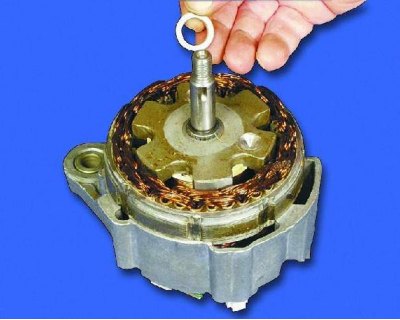

13. Снимите распорную втулку с вала якоря.

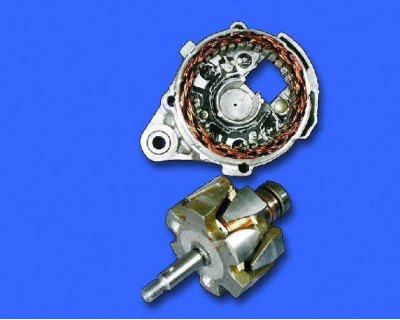

14. Выньте якорь из крышки со стороны коллектора.

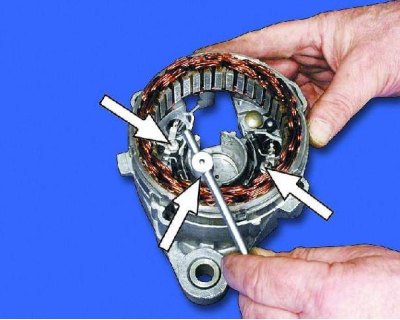

15. Отверните три гайки крепления и отсоедините выводы статора от выпрямительного блока.

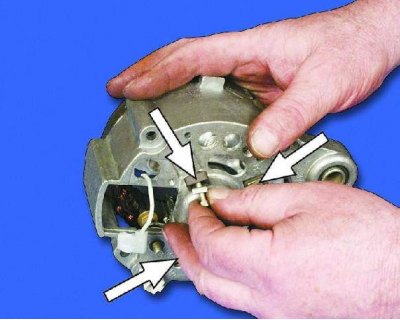

16. Выньте три болта крепления выпрямительного блока и выводов статора с изолирующими колодками.

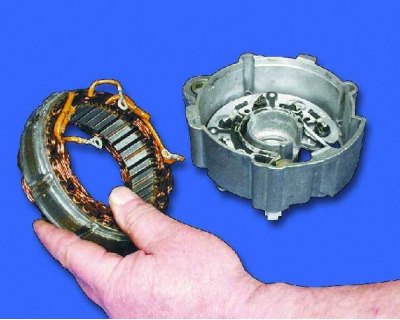

17. Выньте статор из крышки.

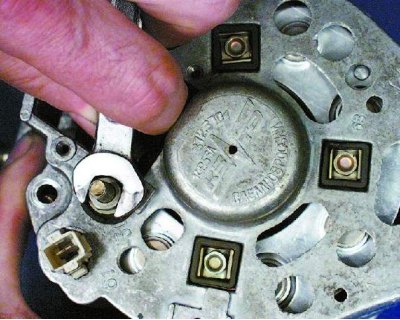

18. Отверните гайку крепления клеммы "30".

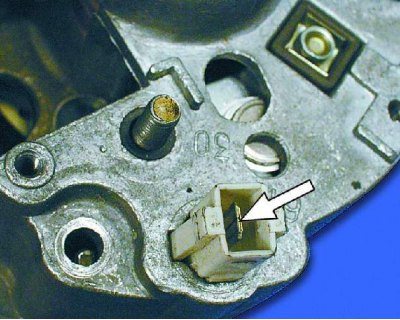

19. Отожмите отверткой выступ на штекере внутри колодки и протолкните штекер с проводом внутрь крышки. При этом пластмассовая колодка остается на крышке.

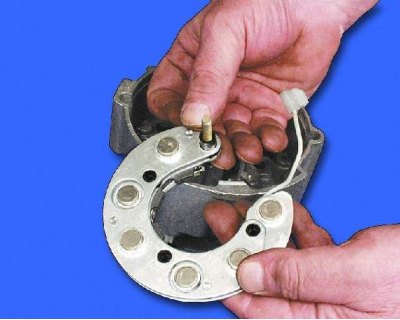

20. Выньте выпрямительный блок из крышки.

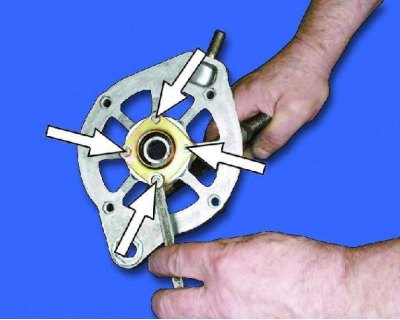

21. Для замены подшипника в крышке со стороны привода отверните четыре гайки крепления, выньте болты...

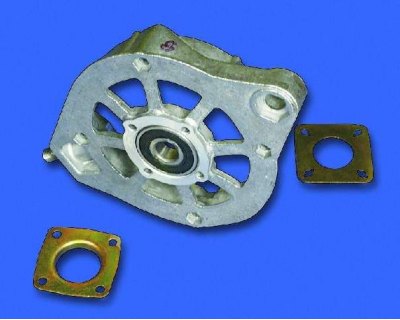

22....и снимите внутреннюю и наружную шайбы крепления подшипника. Затем с помощью подходящей оправки выпрессуйте подшипник из крышки. Новый подшипник запрессовывайте заподлицо с поверхностью крышки. Усилие надо прикладывать только к наружному кольцу подшипника.

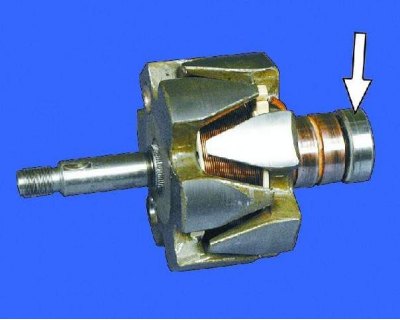

23. Чтобы заменить подшипник со стороны коллектора, спрессуйте его съемником с вала якоря. Напрессуйте новый подшипник до упора, прилагая усилие только к внутреннему кольцу подшипника.
