1 - радиатор; 2 - пробка сливного отверстия радиатора; 3 - расширительный бачок; 4 - подводящий шланг радиатора; 5 - отводящий шланг; 6 - пароотводящий шланг (к расширительному бачку); 7 - кожух с вентилятором
Внимание! Перед началом работы отсоедините провод от клеммы "–" аккумуляторной батареи.
Внимание! Снятие и установка радиатора выполняется на холодном двигателе.

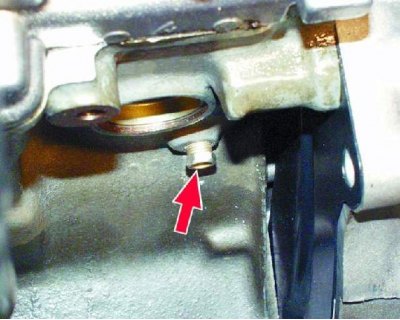

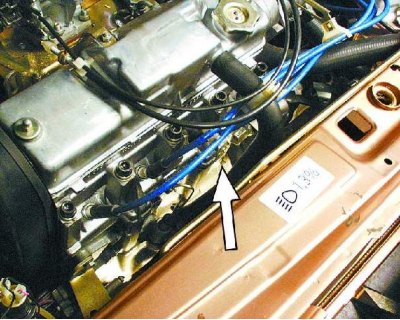

Расположение пробки сливного отверстия охлаждающей жидкости на блоке цилиндров.
Если вы снимаете вентилятор вместе с радиатором, то операции 6 и 9 выполнять не надо.
Одной из возможных причин перегрева двигателя может быть засорение радиатора. В этом случае промойте радиатор водой.
Проверьте герметичность радиатора. Для проверки заглушите патрубки радиатора, подведите к нему воздух под давлением 0,2 МПа (2 кгс/см²) и опустите радиатор в ванну с водой на 1 мин. Если появились пузырьки воздуха, то радиатор негерметичен и его надо заменить.
1. Отверните болты крепления защиты картера и снимите ее.

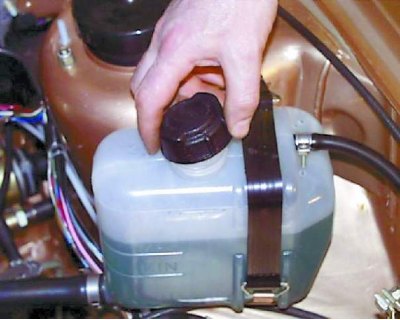

2. Отверните пробку расширительного бачка и откройте кран отопителя.
3. Установите под сливное отверстие емкость, отверните пробку сливного отверстия в блоке цилиндров и слейте из блока охлаждающую жидкость.
4. Установите емкость под сливное отверстие, отверните пробку сливного отверстия радиатора и слейте охлаждающую жидкость из радиатора.

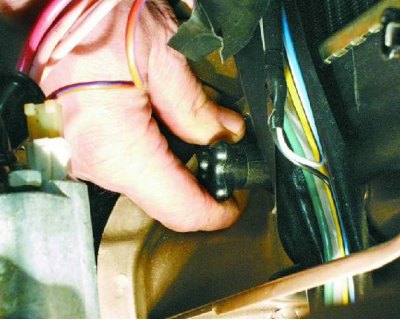

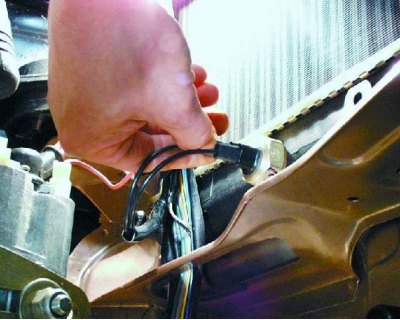

5. Отсоедините провода от датчика включения электровентилятора.

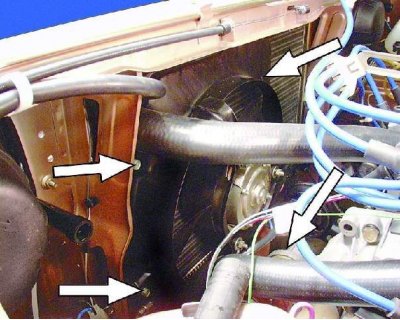

6. Отверните два болта и две гайки крепления кожуха электровентилятора.

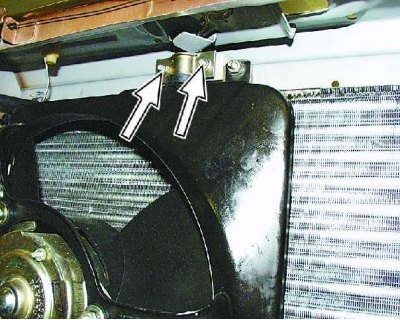

7. Отверните две гайки крепления и снимите кронштейн.

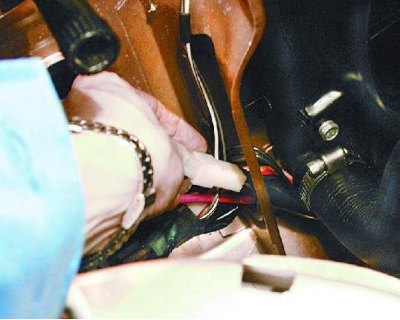

8. Отсоедините колодку с проводами от электродвигателя вентилятора.
9. Наклоните кожух с электровентилятором в сторону двигателя и выньте его из моторного отсека.

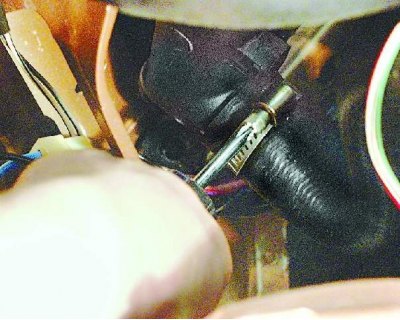

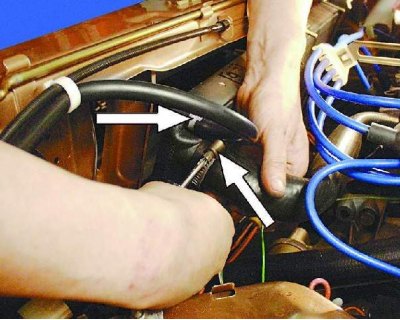

10. Ослабьте хомуты крепления и отсоедините два верхних шланга от радиатора.

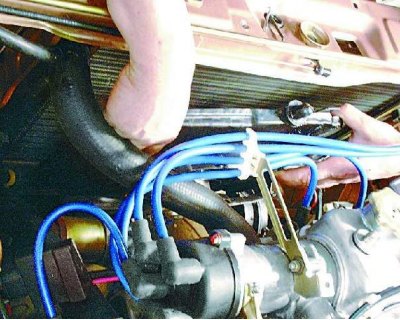

11. Отсоедините нижний шланг от радиатора.

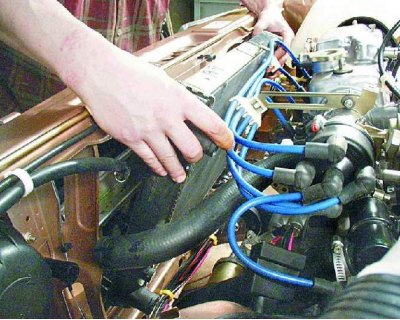

12. Наклоните радиатор в сторону двигателя и выньте его из моторного отсека.
