Примечание. Шлифовать корпус и крышку масляного насоса нужно на станции технического обслуживания, имеющей специальное оборудование.

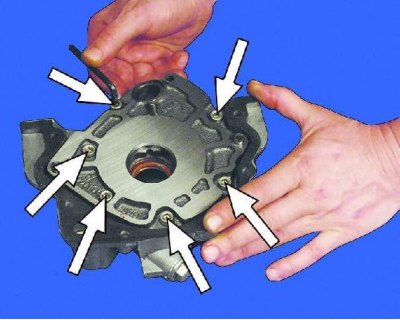

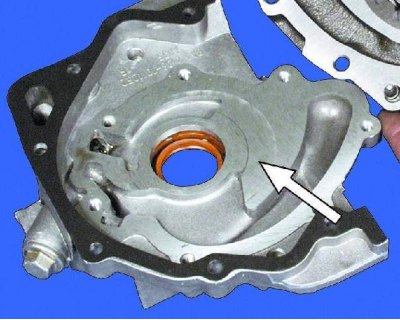

1. Отверните шесть болтов крепления крышки и снимите ее с корпуса насоса.

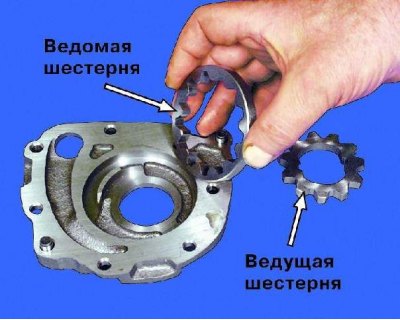

2. Выньте из корпуса шестерни насоса.

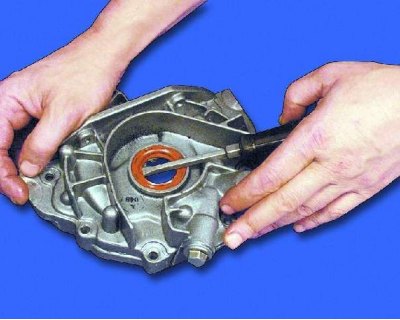

3. Выньте с помощью отвертки передний сальник коленчатого вала из корпуса насоса.
Примечание. Предельно допустимый осевой зазор шестерен масляного насоса, мм:
- ведущая – 0,12;
- ведомая – 0,15.
4. Осмотрите крышку. Поверхность крышки со следами износа от шестерен профрезеруйте не более 0,2 мм .

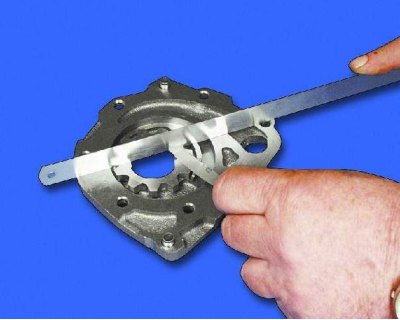

5. Установите ведущую шестерню в корпус насоса. Поставьте металлическую линейку на корпус насоса и измерьте щупом зазор между линейкой и шестерней.

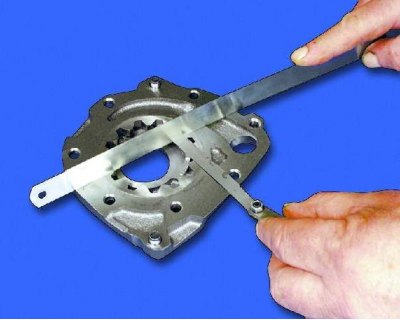

6. Аналогичным образом измерьте осевой зазор ведомой шестерни. Если зазоры превышают предельно допустимые (см. примечание), прошлифуйте поверхность корпуса, сопрягающуюся с крышкой.

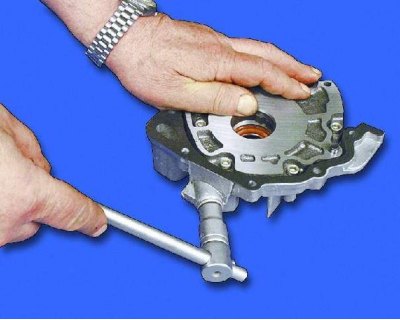

7. Выверните пробку редукционного клапана из крышки масляного насоса и выньте плунжер с пружиной.

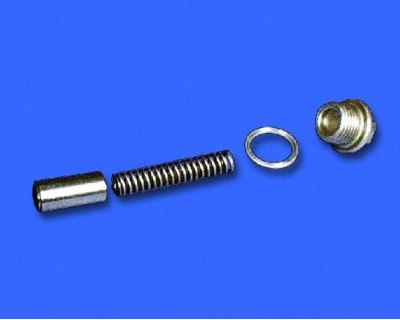

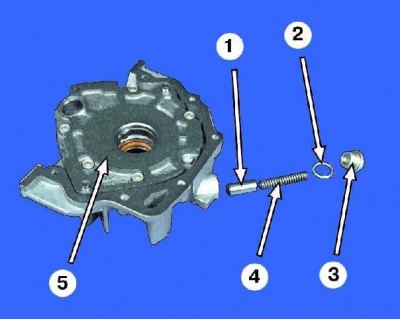

Детали редукционного клапана: 1 – плунжер; 2 – уплотнительное кольцо; 3 – пробка; 4 – пружина; 5 – масляный насос
8. Измерьте пружину. Ее длина в свободном состоянии должна быть 44,72 мм. Если длина меньше, замените пружину. Плунжер с глубокими царапинами и забоинами надо заменить. Проверьте плунжер: он должен легко перемещаться в отверстии крышки. Если есть заедания, замените плунжер и (или) крышку.

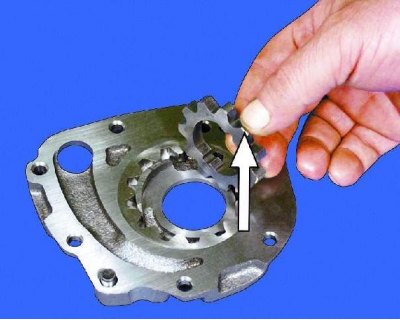

9. Смажьте все детали масляного насоса моторным маслом и соберите насос в порядке, обратном сборке. Установите шестерни так, чтобы фаска на вершинах зубьев была направлена внутрь корпуса.

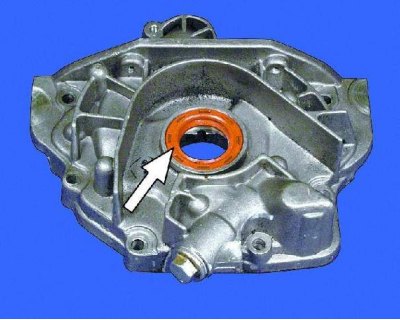

10. Запрессуйте сальник в крышку насоса, как показано на фотографии (сторона сальника с пружиной должна быть обращена внутрь насоса).
